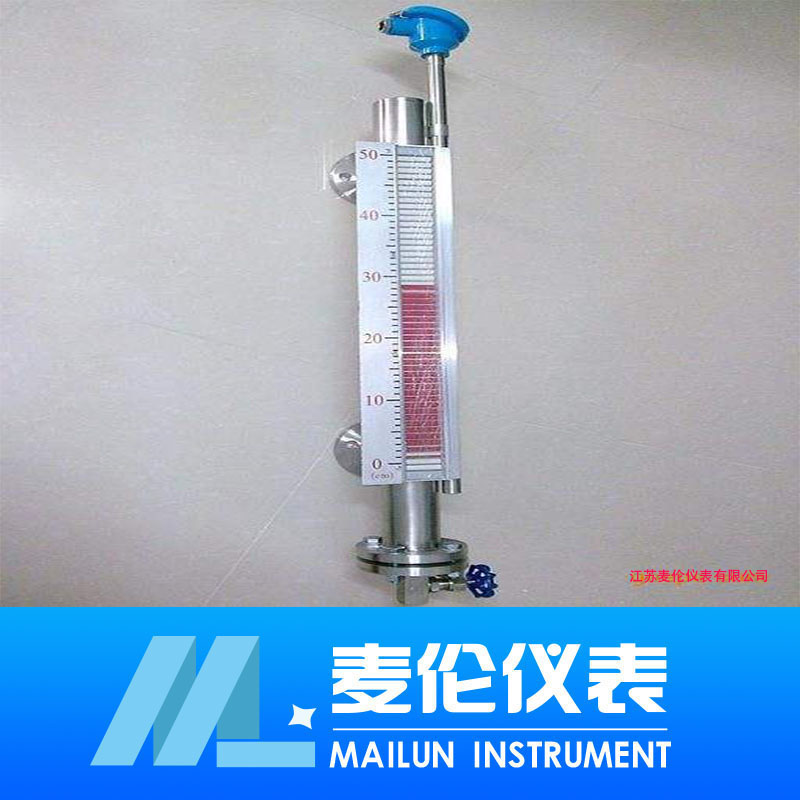

带远传磁翻板液位计
磁翻板带远传液位计可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位,全过程测量无盲区、显示醒目,读数直观,并且测量范···
订购热线:181-5507-8261
![](http://www.jsmlyb.com/images/weixin.jpg)
![立即咨询](http://www.jsmlyb.com/picture/buynowsmalls.gif)
磁翻板带远传液位计可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位,全过程测量无盲区、显示醒目,读数直观,并且测量范围大,配上液位报警、控制开关,可实现液位或界位的上下限报警和控制,配上液位变送器可将液位界位信号转换成二线制4~20mADC的标准信号,实现远距离检测、指示、记录与控制。**应用于石油、化工、制药、食品等行业的各种塔、罐、槽、球形容器和锅炉设备内介质的液位、界位指示。
磁翻板带远传液位计的工作原理
以浮子内磁钢驱动双色薄片的翻转来指示液位的一种新型仪表。磁翻板液位计的主体内磁浮子随液位的升降而上下运动,同时驱使主体外指示器内的双色薄片翻转,有液位时转示红色、无液位时转示白色。红色和白色色带间的界线即代表液位高度。在指示器左侧配有醒目的刻度标尺。
从而使液位的指示显得更加清晰
磁翻板带远传液位计的技术参数
1、测量范围:侧装0-200mm、0-18000mm;顶装:0 - 200mm 、0 - 6000mm
超过以上数据请特殊注明要求。
2、测量精度:±10mm
3、介质密度:≥0.5g/cm3
4、工作压力:1.0,1.6,2.5,4.0MPa
5、工作温度:A=80℃,B=120℃,C=300℃
6、介质粘度:≤0.4Pa.S(在介质条件下,L对粘度大或低温时易结晶介质要选用加热夹套)
7、测量界位比重差:≥0.15g/cm3
8、本厂出厂连接法兰尺寸:DN20P N2.5(公制管)
9、连接法兰采用化工部1998年发布的HG20592-20635-97法兰标准。若采用其它法兰标准请用户在订货时注明。法兰连接孔分布形状:正方形。
![](/uploads/210510/1-210510162R5550.jpg)
磁翻板带远传液位计厂家选型表
注明:如果有综合的类型要求,可以组合成新的型号:比如高温高压带报警开关加药装置磁翻板液位计,那么型号就是ML-UHZ-A,后面具体型号请参阅选型手册上的选型表。
*近炎热的夏季到来,很多现场反映磁翻板液位计故障问题比较集中,但是根据派人到现场以及现场电话沟通后得知,很多故障甚至所谓的“质量问题”都是人为导致的,但是作为生产厂家不能在**次出现问题的时候就因为不是自己责任而推卸。但是我们一定要给大家再重复说明下,关于磁翻板柱液位计安装前以及安装时的几点注意事项。
1、一般磁翻板液位计运输的时候都是木箱包装,内部卡紧,但是即便这样,即便是选择的好运输伙伴,也不能百分百保证运输的完美无损坏,所以在开箱前一定要检查木箱是否完好,如果有一定损伤,一定联系厂家或者一定要小心开箱,以免在开箱过程中无意损坏本来没有损伤的液位计,比如面板被划伤,因为面板是在开箱过程中zui容易受到锤子或者其他硬工具的损伤的。
2、在安装地点尽量不要多次激烈碰摔液位计,导致内部浮子或者其他部位的损伤。
3、由于运输过程中,物体是振动和移动的,在螺栓固定之前,尽量先用出厂配套的“子弹头”磁铁把翻板内的翻柱从头至尾给他顺一遍,保证磁性翻转的一致性。
4、调试时应先打开上部引管阀门,然后缓慢开启下部阀门,让介质平稳进入主导管(运行中应避免介质急速冲击浮子,引起浮子剧列波动,影响显示准确性),观察磁性红白球翻转是否正常,然后关闭下引管阀门,打开排污阀,让主导管内液位下降,据此方法操作三次,确属正常,即可投入运行(腐蚀性等特殊液体除外)
5、磁翻板液位计安装位置,应避开或远离物料介质进出口处,避免物料流体局部区域的急速变化,影响液位测量的准确性
6、磁翻板液位计安装必须垂直,以保证磁性浮子在主导管内上下运动自如。
7、对于特别材质的,比如PP材质。这些容易因为安装力度过大导致破裂的也需要注意。如果罐体上下法兰的平面度不是一个平面或者不平齐,那么在上下端法兰对接的时候,使劲的拧紧螺栓就会照成液位计法兰与液位计钢管处的小腿部分出现裂缝甚至断裂,这就是zui近有客户反应这个地方漏水。(出厂前都经过试压试水的,而这种原因导致的这地方漏水偶尔因为客户的这些鲁莽操作才导致问题发生)
8、磁翻板液位计筒体周围不容许有导磁体靠近,否则会直接影响液位计正常工作。
9、磁翻板液位计筒体内不应有固体杂质和磁杂质进入,以免对浮子造成卡阻及减弱浮力。
10、根据介质情况,可定期打开排污阀清洗主导管,清除管内沉积物质。
11、当配有远传配套仪表时需做到如下几条: 远传配套仪表上感应面应面向和紧贴主导管; 应使远传配套仪表紧贴液位计主导管,并用不锈钢抱箍固定(禁用铁质); 远传配套仪表零位应与液位计零位指示处在同一水平线上; 远传配套仪表与显示仪表或工控机之间的连线zui好单独穿保护管敷设或用屏蔽二芯电缆敷设; 接线盒进线孔敷设后,要求密封良好,以免雨水、潮气等侵入而使远传配套仪表不能正常工作,接线盒在检修或调试完成后应及时盖上。 磁翻板液位计它是由本体、翻板箱(由红、白双色磁性小翻板组成)、浮子、法兰盖等组
购买磁翻板液位计需要提供哪些参数
很多的经销商在向选购江苏麦伦仪表有限公司磁翻板液位计的时候,经常会出现缺少参数的情况,一般都是根据客户要求订制的产品,所以必须要知道准确的磁翻板液位计参数,本文就磁翻板液位计的订货须知简单的介绍一下。
1、型号:具体的型号可以在我们公司的网站上查到
2、介质温度:测量液体的zui低、zui高温度是多少
3、介质密度:如果不知道密度,可以告诉我们介质的名称,混合液体要知道由哪几种液体组成。
4、工作压力:zui高压力是多少
5、测量范围:也可称为公称长度,也就是两个法兰的中心距离,或者看一下已经使用的产品的标尺刻度是多少。
6、法兰标准:法兰的公称通径,使用zui多的法兰是DN20或DN25
7、接液材质:如不知道用哪种材质,可以向我们咨询
7、特殊要求:请在订货前详细注明,如是否要带远传、保温夹套等等。
我们将继续秉承“创新、务实、优质服务”的企业精神,恪守“用人品铸产品、以质量谋生存、依科技育新品、靠信誉 求发展”的质量方针,并时刻铭记“真诚面对每一位用户”这一企业生存之本,不断地追求产品的高技术、高质量,与广大客户携手合作,建立共享共赢的关系。
江苏麦伦仪表有限公司,正凭借着强大的发展势头,以永不止步的创新精神,以中国品牌的称号冲出世界。
如果您对产品不了解,不知道如何选型,可以查看磁翻板液位计选型手册详细版本,如果还是不明白,可以直接电话联系我们销售顾问。
磁翻板带远传液位计的工作原理
以浮子内磁钢驱动双色薄片的翻转来指示液位的一种新型仪表。磁翻板液位计的主体内磁浮子随液位的升降而上下运动,同时驱使主体外指示器内的双色薄片翻转,有液位时转示红色、无液位时转示白色。红色和白色色带间的界线即代表液位高度。在指示器左侧配有醒目的刻度标尺。
从而使液位的指示显得更加清晰
磁翻板带远传液位计的技术参数
1、测量范围:侧装0-200mm、0-18000mm;顶装:0 - 200mm 、0 - 6000mm
超过以上数据请特殊注明要求。
2、测量精度:±10mm
3、介质密度:≥0.5g/cm3
4、工作压力:1.0,1.6,2.5,4.0MPa
5、工作温度:A=80℃,B=120℃,C=300℃
6、介质粘度:≤0.4Pa.S(在介质条件下,L对粘度大或低温时易结晶介质要选用加热夹套)
7、测量界位比重差:≥0.15g/cm3
8、本厂出厂连接法兰尺寸:DN20P N2.5(公制管)
9、连接法兰采用化工部1998年发布的HG20592-20635-97法兰标准。若采用其它法兰标准请用户在订货时注明。法兰连接孔分布形状:正方形。
![](/uploads/210510/1-210510162R5550.jpg)
磁翻板带远传液位计厂家选型表
类型 | 型号 | 适用范围及用途 |
普通型侧装型 | ML-UHZ-P | 普通型浮子液位计是一种就地显示仪表,**应用于石油、化工、电力、轻工、环保等部门,对开口或承压容器中的液位进行连续显示。 |
顶装型 | ML-UHZ-D | 适用于各种地下流动介质储罐,可在地面上显示液位。不适合于强烈振动和强磁的工作场合(工作压力≤1.6MPa;测量范围≤2m)。 |
4-20mA远传型 | ML-UHZ-C | 适用于现场观察不方便需要在现场地面观察甚至远传输出到控制室观察、声光报警以及控制泵的关闭 |
带报警开关 | ML-UHZ-K | 带上下限(高低位)报警开关,开关量输出,一般用于声光报警或者控制泵阀的开关。 |
防腐型 | ML-UHZ-F | 特别适合于具有腐蚀性、毒性的液位测量指示(工作压力≤1.6MPa;测量范围≤2m)。 |
高温型常压型 | ML-UHZ-T | 适用于温度150℃-450℃、过程压力在0-2.5Mpa(2.5-4MPa属于中压)的密闭容器内,测量液体介质的液位情况。 |
高压型常温型 | ML-UHZ-Y | 适用于温度为100℃以下(100-150℃属于中温)、过程压力4Mpa-10MPa(10-20MPa特殊定制)的密闭容器内,测量液体介质的液位情况。 |
高温高压型 | ML-UHZ-H | 适用于温度高于200℃、过程压力高于10Mpa(20Mpa以下)的密闭容器内,测量液体介质的液位情况。 |
蒸汽夹套伴热 | ML-UHZ-Q | 适用于测量粘度比较大,温度比较高或比较低的液体介质(该仪表需要使用伴热装置)。也是常见措施 |
电加热伴热 | ML-UHZ-V | 电加热磁翻板液位计是在基型的主体外安装电拌热源、石棉保温层,可以保持主体内液体的温度75℃左右从而使液体正常流动 |
真空夹套保温 | ML-UHZ-Z | 是在液位计主体管外增加一层真空筒体,以使被测量介质与外界隔热,此类措施很少用。 |
保温棉防冻保温 | ML-UHZ-M | 采用保温棉保温,适用一些轻微低温需要防冻保温的场合。属于常见的保温措施 |
防爆型 | ML-UHZ-B | 适用于在易燃易爆环境里、需要电信号远程传输的情况,该仪表带4mA~20mA电流信号或上下限报警设定的液位变送器等电子装置。 |
*近炎热的夏季到来,很多现场反映磁翻板液位计故障问题比较集中,但是根据派人到现场以及现场电话沟通后得知,很多故障甚至所谓的“质量问题”都是人为导致的,但是作为生产厂家不能在**次出现问题的时候就因为不是自己责任而推卸。但是我们一定要给大家再重复说明下,关于磁翻板柱液位计安装前以及安装时的几点注意事项。
1、一般磁翻板液位计运输的时候都是木箱包装,内部卡紧,但是即便这样,即便是选择的好运输伙伴,也不能百分百保证运输的完美无损坏,所以在开箱前一定要检查木箱是否完好,如果有一定损伤,一定联系厂家或者一定要小心开箱,以免在开箱过程中无意损坏本来没有损伤的液位计,比如面板被划伤,因为面板是在开箱过程中zui容易受到锤子或者其他硬工具的损伤的。
2、在安装地点尽量不要多次激烈碰摔液位计,导致内部浮子或者其他部位的损伤。
3、由于运输过程中,物体是振动和移动的,在螺栓固定之前,尽量先用出厂配套的“子弹头”磁铁把翻板内的翻柱从头至尾给他顺一遍,保证磁性翻转的一致性。
4、调试时应先打开上部引管阀门,然后缓慢开启下部阀门,让介质平稳进入主导管(运行中应避免介质急速冲击浮子,引起浮子剧列波动,影响显示准确性),观察磁性红白球翻转是否正常,然后关闭下引管阀门,打开排污阀,让主导管内液位下降,据此方法操作三次,确属正常,即可投入运行(腐蚀性等特殊液体除外)
5、磁翻板液位计安装位置,应避开或远离物料介质进出口处,避免物料流体局部区域的急速变化,影响液位测量的准确性
6、磁翻板液位计安装必须垂直,以保证磁性浮子在主导管内上下运动自如。
7、对于特别材质的,比如PP材质。这些容易因为安装力度过大导致破裂的也需要注意。如果罐体上下法兰的平面度不是一个平面或者不平齐,那么在上下端法兰对接的时候,使劲的拧紧螺栓就会照成液位计法兰与液位计钢管处的小腿部分出现裂缝甚至断裂,这就是zui近有客户反应这个地方漏水。(出厂前都经过试压试水的,而这种原因导致的这地方漏水偶尔因为客户的这些鲁莽操作才导致问题发生)
8、磁翻板液位计筒体周围不容许有导磁体靠近,否则会直接影响液位计正常工作。
9、磁翻板液位计筒体内不应有固体杂质和磁杂质进入,以免对浮子造成卡阻及减弱浮力。
10、根据介质情况,可定期打开排污阀清洗主导管,清除管内沉积物质。
11、当配有远传配套仪表时需做到如下几条: 远传配套仪表上感应面应面向和紧贴主导管; 应使远传配套仪表紧贴液位计主导管,并用不锈钢抱箍固定(禁用铁质); 远传配套仪表零位应与液位计零位指示处在同一水平线上; 远传配套仪表与显示仪表或工控机之间的连线zui好单独穿保护管敷设或用屏蔽二芯电缆敷设; 接线盒进线孔敷设后,要求密封良好,以免雨水、潮气等侵入而使远传配套仪表不能正常工作,接线盒在检修或调试完成后应及时盖上。 磁翻板液位计它是由本体、翻板箱(由红、白双色磁性小翻板组成)、浮子、法兰盖等组
购买磁翻板液位计需要提供哪些参数
很多的经销商在向选购江苏麦伦仪表有限公司磁翻板液位计的时候,经常会出现缺少参数的情况,一般都是根据客户要求订制的产品,所以必须要知道准确的磁翻板液位计参数,本文就磁翻板液位计的订货须知简单的介绍一下。
1、型号:具体的型号可以在我们公司的网站上查到
2、介质温度:测量液体的zui低、zui高温度是多少
3、介质密度:如果不知道密度,可以告诉我们介质的名称,混合液体要知道由哪几种液体组成。
4、工作压力:zui高压力是多少
5、测量范围:也可称为公称长度,也就是两个法兰的中心距离,或者看一下已经使用的产品的标尺刻度是多少。
6、法兰标准:法兰的公称通径,使用zui多的法兰是DN20或DN25
7、接液材质:如不知道用哪种材质,可以向我们咨询
7、特殊要求:请在订货前详细注明,如是否要带远传、保温夹套等等。
我们将继续秉承“创新、务实、优质服务”的企业精神,恪守“用人品铸产品、以质量谋生存、依科技育新品、靠信誉 求发展”的质量方针,并时刻铭记“真诚面对每一位用户”这一企业生存之本,不断地追求产品的高技术、高质量,与广大客户携手合作,建立共享共赢的关系。
江苏麦伦仪表有限公司,正凭借着强大的发展势头,以永不止步的创新精神,以中国品牌的称号冲出世界。
如果您对产品不了解,不知道如何选型,可以查看磁翻板液位计选型手册详细版本,如果还是不明白,可以直接电话联系我们销售顾问。
