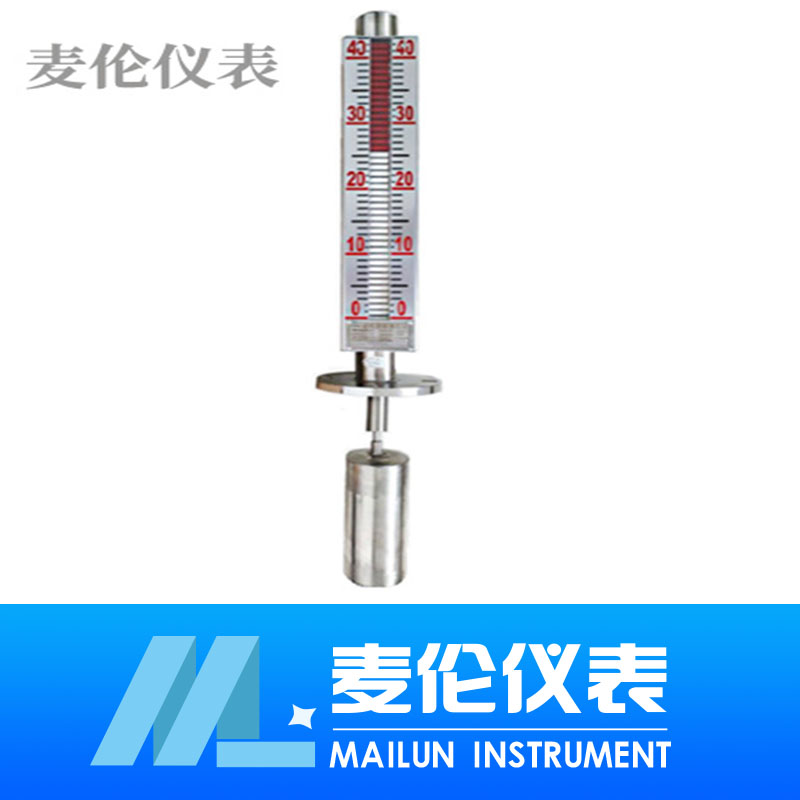

顶装式磁翻板液位计
![](http://www.jsmlyb.com/images/weixin.jpg)
![立即咨询](http://www.jsmlyb.com/picture/buynowsmalls.gif)
MLUHZ系列产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位,全过程测量无盲区、显示醒目,读数直观,并且测量范围大,配上液位报警、控制开关,可实现液位或界位的上下限报警和控制,配上ML系列液位变送器可将液位。界位信号转换成
二线制4~20mADC的标准信号,实现远距离检测、指示、记录与控制。MLUHZ系列顶装式磁翻板液位计**用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。
![](/uploads/210430/1-2104300S620L7.jpg)
工作原理:
顶装式磁翻板液位计主体外的翻板箱受主体内浮子(具有定向磁性源,按不同介质和压力针对研制)的作用促其翻板翻动并显示红白颜色,并随浮子的移动指示不同的液面高度,红色始终表示液位的高低。在指示器左侧配有醒目的刻度标尺,从而使液位的指示显得更加清晰。
主要技术指标
1、量程范围(mm):300~5000
2、介质密度(g/cm3):0.5~2
3、介质粘度: ≤0.02Pa.S
4、工作温度℃:-40~350
5、压力等级(MPa):≤32
6、测量精度(mm):≤±10
7、安装方式:侧装式、顶装式、底装式
8、防护等级:IP65
9、防爆等级:EXdⅡBT4(隔爆型)
10、传输方式:4~20mA 或 开关量
11、接口法兰:DN20 DN25 PN4.0 HG20593(侧装式)
DN80 DN100 PN1.0 HG20593(顶装式、底装式),可以根据用户的需要特殊定制。
注:当液位计安能装受环境影响,空间位置L1<300订货时应明显提出。
产品选型
MLUHZ |
顶装式磁翻板液位计 |
|||||
|
代码 |
安装方式 |
||||
2 |
侧装式 |
|||||
3 |
顶装式 |
|||||
|
代码 |
主体材质 |
||||
1 |
ABS |
|||||
2 |
304 |
|||||
3 |
316L |
|||||
4 |
304+PTFE |
|||||
|
代码 |
公称压力 |
||||
1 |
0.6Mpa(仅适用于主体材质为ABS时) |
|||||
2 |
1.6Mpa |
|||||
3 |
2.5Mpa |
|||||
4 |
4.0Mpa |
|||||
|
代码 |
输出形式 |
||||
1 |
基本型(现场显示) |
|||||
2 |
带上、下限开关输出 |
|||||
3 |
带电远传(0~10mA输出,220V,AC) |
|||||
4 |
带电远传(4~20mA输出,24V,AC) |
|||||
5 |
带本案防爆型远传(4~20mA输出,24V,AC) |
|||||
|
安装间距(测量范围) |
|||||
L1 |
安装深度(顶装式0~4000mm任选) |
|||||
|
介质密度g/cm³ |
