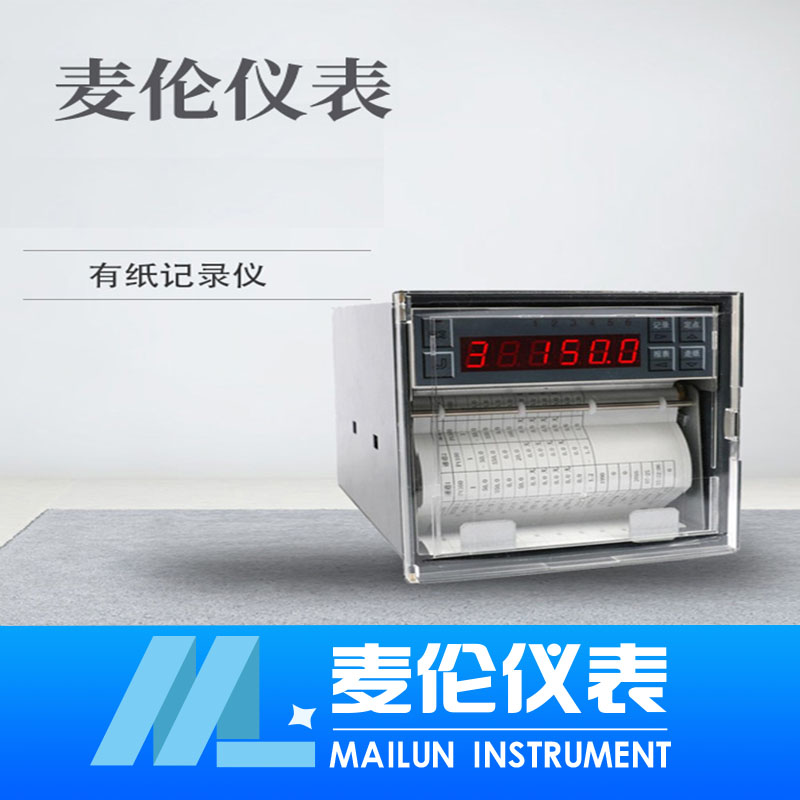

有纸记录仪
1、有纸记录仪以独特的热打印记录方式和**的微处理器控制技术,实现了无与伦比的高记录清晰度、高精度、高可靠性、多功能且便于操作。可连续记录和数字打印。2、有纸记录···
订购热线:181-5507-8261
![](http://www.jsmlyb.com/images/weixin.jpg)
![立即咨询](http://www.jsmlyb.com/picture/buynowsmalls.gif)

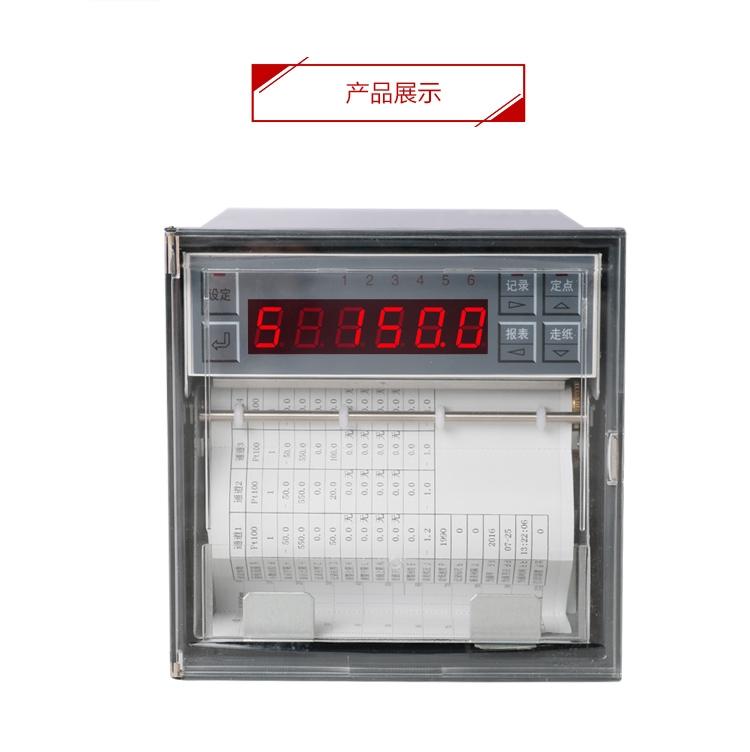

1、有纸记录仪以独特的热打印记录方式和**的微处理器控制技术,实现了无与伦比的高记录清晰度、高精度、高可靠性、多功能且便于操作。可连续记录和数字打印。
2、有纸记录仪的每个通道均可直接选择接收多种热电偶、热电阻、电压和电流信号,并可对被测信号进行数字显示及进行趋势记录和数字记录,能在本身打印的100mm宽的纸格上同时记录刻度值、时间及每一个信号的曲线,并将通道号印在各通道的轨迹旁。可通过键盘设定测量信号种类、小数点位置、显示范围、记录边界、报警值、回差、系统误差的校正、记录标尺、数据打印间隔、走纸速度、打印深度及时间等参数,并对所设参数加以保护。有纸记录仪**应用于医药、石油、化工、冶金、电力等行业及科研单位。
![](/uploads/210329/1-21032ZQ1094b.jpg)
二、有纸记录仪主要性能和技术指标
1、输入通道: (1)单点 双点 三点 四点 五点 六点 八点
(2)每个通道的测量信号种类可由用户自己设定
2、通道隔离: (1)输入通道之间相互隔离,无干扰。
3、显示功能: (2)测量值的定点或巡回显示
(3)设定参数显示
(4)报警提示符及提示灯
(5)时间显示[在所有输入信号全部关闭情况下]
4、记录功能: (1)采用进口固定式热敏头,无笔墨消耗,无笔位误差,抗震动
(2)在100mm范围内有800个热印点
(3)对测量值进行趋势记录和数字记录
(4)在记录曲线同时打印标尺刻度及每个通道标记
(5)每隔100mm打印一次刻度值、当前时间和走纸速度
5、实时时间: (1)由键盘设定当前日期和时间
(2)即使掉电,也不影响正常计时
6、曲线迁移功能: 通过对记录边界的设定,可使不同通道的趋势记录曲线分离开。
7、标度变换功能: 对于电压及电流输入信号,可通过对显示范围的设定,实现显示及记录对输入信号的线性标度。对于热电偶及热电阻信号显示范围就是其测量范围。
8、输入信号种类及测量范围: 各种热电偶、热电阻、标准电压及电流信号,由键盘设定选择。
信号种类 | 量程代码 | 测量范围 | |
电流 | mA | 01 | 0~10mA |
mA | 02 | 4~20mA | |
mA开方 | 03 | 4~20mA开方 | |
电压 | mV | 11 | 0~20mV |
mV | 12 | 0~50mV | |
mV | 13 | 0~100mV | |
V | 14 | 0~5V | |
V | 15 | 1~5V | |
V开方 | 16 | 1~5V开方 | |
热电阻 | Pt100 | 21 | -50.0~550.0 °C |
Cu100 | 22 | -50.0~150.0 °C | |
Cu50 | 23 | -50.0~150.0 °C | |
远传压力电阻 | 24 | 0~400Ω | |
热电偶 | T | 31 | 0.0~400.0 °C |
E | 32 | 0~1000 °C | |
K | 33 | 0~1300 °C | |
S | 34 | 0~1750 °C | |
B | 35 | 500~1800 °C | |
关闭通道 | 00 |
该通道关闭 |
9、走纸速度: 通过键盘任意设定,走纸速度为10 mm/h到990mm/h。
10、报警功能:(1)每个通道报警均可选择上限、下限、差值上限、差值下限
(2)每个通道的报警回差可设定,继电器动作时有指示灯提示
(3)继电器触点容量:24VDC, 3A; 220VAC, 3A
11、通讯:可提供RS232C或RS485通讯接口
12、模拟量输出:可提供两路4 ~ 20 mA模拟量传送输出
13、采样周期:0.6S
14、数字显示及报警精度:0.2%F.S
15、趋势记录精度:0.2%
16、数字记录精度: 0.2%F.S
17、输入阻抗: 大于10MΩ
18、功率消耗:不大于30W
19、正常工作环境: 温度范围:0~50℃;湿度范围:10~85%
20、电源电压:220V 50Hz
21、外形尺寸:144×144×200mm
22、开孔尺寸:138×138mm
三、有纸记录仪选型型谱
![](/uploads/allimg/210307/20120134W-0.png)
![](/uploads/allimg/210307/20120134W-0.png)
