无纸记录仪
无纸记录仪具有日常维护工作量小、运行费用低、可靠性好、应用灵活等与现代自动控制相适应的特点。无纸记录仪**应用于化工、炼油、冶金、制药、造纸、建材等各行业中。无纸记录仪···
订购热线:181-5507-8261
![](http://www.jsmlyb.com/images/weixin.jpg)
![立即咨询](http://www.jsmlyb.com/picture/buynowsmalls.gif)
无纸记录仪具有日常维护工作量小、运行费用低、可靠性好、应用灵活等与现代自动控制相适应的特点。无纸记录仪**应用于化工、炼油、冶金、制药、造纸、建材等各行业中。
无纸记录仪3100G 主要特点
采用7寸TFT彩色LCD,宽视角,高亮度,高对比度。
全中文菜单设计,画面直观,信息丰富,人机界面友好,易学易用,操作快捷。
采用贴片技术(SMT),设计更加简洁。
32通道输入,通道间采用光电隔离,避免通道间的干扰。
支持多种输入类型,现场配置灵活方便。
热电偶、热电阻输入采用非线性修正,测量精度高,稳定性好。
采用大容量存储体,基本配置8MB,并支持TF卡扩展(可支持仪表数据自动转存至TF卡),超长记录时间。
![](/uploads/210329/1-21032ZP61EU.jpg)
二、无纸记录仪功能特点
1、无笔、无纸记录,日常维护工作量非常小,运行费用低;
2、采用进口TFT 5.6 英寸320*240点阵图形液晶显示屏,高亮度LED背光永不黑屏,具有画面清晰、性能稳定、色彩绚丽、视角宽,使用寿命长等特点;
3、采用高速、高性能32位ARM微处理器,画面响应时间小于0.2秒,可同时实现16路信号采集、记录、显示和12路报警;
4、采用256M 大容量的FLASH闪存芯片存贮历史数据,掉电永不丢失数据;
5、全隔离**输入,可同时输入多种信号,无需更换模块,通过软件组态即可;
6、显示工程量数据的数值范围更宽,可显示4 位数值:-999~9999;
7、可以组态显示:工程位号、工程单位、流量累积;
8、剪贴板的复制和粘贴功能方便用户的参数设置;
9、12路继电器报警输出,具有闪光报警显示,同时指示各路报警的下下限、下限、上限、上上限报警;
10、16 路温压补偿,支持补偿信号输入、常数可选,提供多种补偿模型,如过热蒸汽,饱和蒸汽、压力补偿等常用补偿模型;
11、支持外接微型打印机,手动打印数据、曲线,满足用户现场打印的需求;
12、配备标准USB 接口,支持USB 1.1 、2.0 优盘,历史数据转存快捷方便;
13、标准串行通讯接口: RS485 和 RS232C , 支持Modbus RTU协议;
14、采用新型开关电源,能在交流电源85VAC~265VAC、45~65HZ范围内正常工作;
15、提供变送器+24VDC隔离配电,简化了系统,节约了费用;
16、仪表集成硬件实时时钟,掉电情况下时钟也能准确运行,更方便企业计量管理;
17、全铝密封外壳及内部屏蔽板,保证仪表在恶劣的环境中正常工作。
三、无纸记录仪主要指标
1、屏幕: 5.6 英寸TFT真彩色图形液晶显示屏或蓝色LCD、320*240点阵、LED背光;
2、精度: 实时显示:±0.2% F.S.;
3、输入规格:全隔离**输入,1~16通道信号输入,通道间全隔离,隔离电压大于1000V;
4、记录容量: 64/128/192/248MB(FLASH容量可选择);
5、电压输入:0-5V、1-5V、0-20mV、0-100mV ( >1MΩ);
6、电流输入:0-10mA、4-20mA(阻抗250Ω);
7、热电阻: PT100、Cu50(要求三线电阻平衡,引线电阻<10Ω);
8、热电偶: S、B、K、T、E、J、F2;
9、隔离配电输出: 变送器配电+24VDC,*多16路隔离配电,配电≤30mA/路;
10、模拟量变送输出:4-20mA;负载能力750Ω(*大);
11、继电器报警输出:12路继电器触点输出;
12、补偿方式:一般气体--温度、压力补偿测量体积流量;
13、断电保护: 内置FLASH存储器保护参数和历史数据,断电后可**保存;
14、集成硬件时钟:掉电后也能准确运行;
15、供电电源: 85VAC-265VAC,45~65HZ;
16、环境温度: 0~50℃、避免日光直晒;
17、环境湿度: 0~85%R.H;
18、净重:≤3.0Kg
四、无纸记录仪尺寸和接线

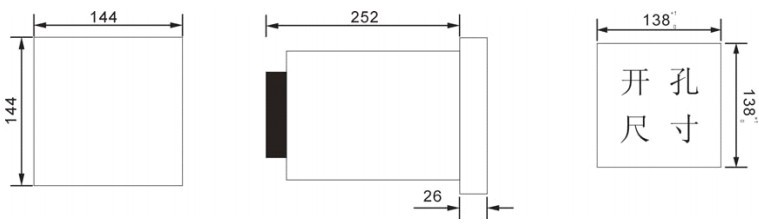

1、外形尺寸
![](/uploads/allimg/210307/200S93a2-0.jpg)

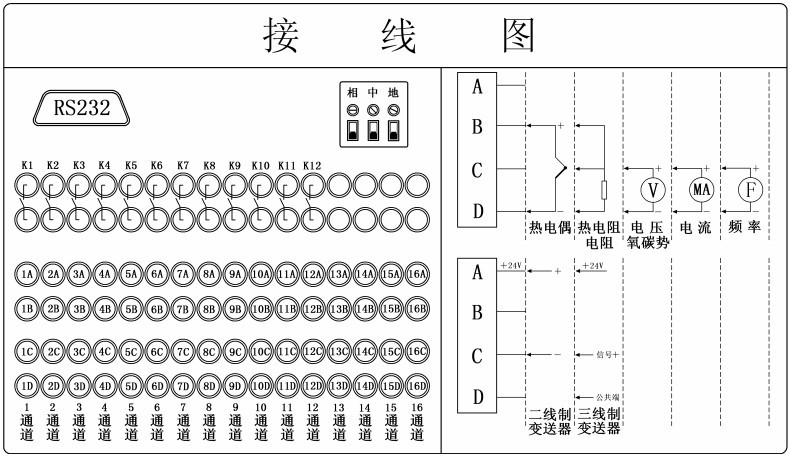

2、接线端子
![](/uploads/allimg/210307/200S93b7-1.jpg)
![](/uploads/allimg/210307/200S93a2-0.jpg)
2、接线端子
![](/uploads/allimg/210307/200S93b7-1.jpg)
