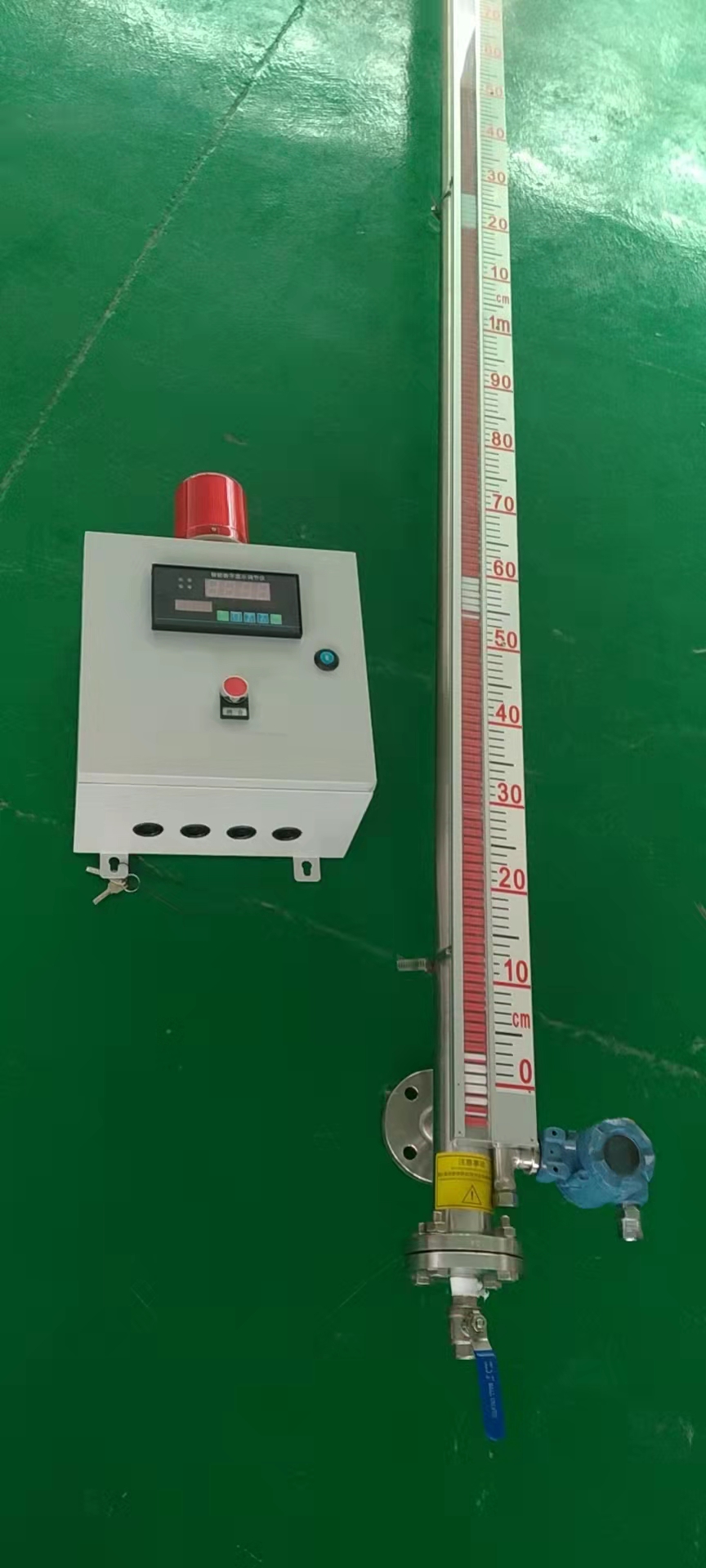

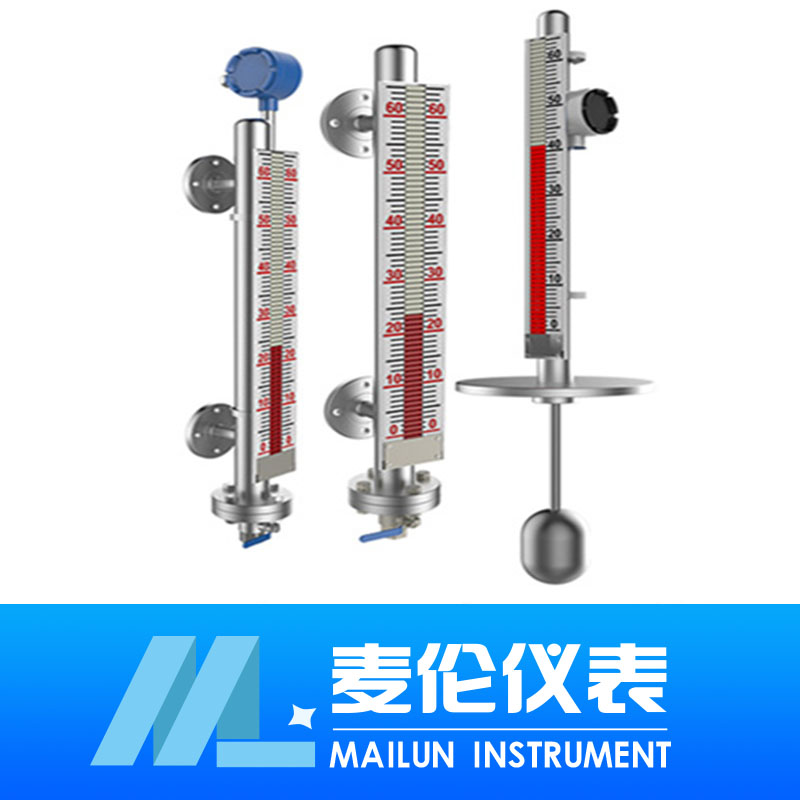

Uqc-t34磁翻板液位计

Uqc-t34磁翻板液位计Uqc系列磁浮球液位计是根据《磁翻板液位计》Hgt21584-95标准研制生产的产品。可用于各种开放或封闭容器中的液位测量,尤其适用于高···
订购热线:181-5507-8261
立即咨询

Uqc系列磁浮球液位计是根据《磁翻板液位计》Hgt21584-95标准研制生产的产品。可用于各种开放或封闭容器中的液位测量,尤其适用于高压、高温、高粘度和强腐蚀性介质。由于被测介质与指示器完全隔离,因此比传统的平板管液位计具有更高的可靠性、安全性和实用性。同时,与其他仪表配套,可实现液位上下限报警和远程自动控制。因此,**应用于电力、石油、化工、环保、造船、建筑、,食品等行业

uqc-t34磁翻板液位计结构与原理
液位计是根据浮力原理和磁耦合原理研制的。当被测容器中的液位上升和下降时,液位计主管中的浮子也会上升和下降,浮子中的永磁钢通过磁耦合,驱动红,白翻柱flip 180?,当液位升高时,翻柱从白色变为红色。当液位下降时,翻柱从红色变为白色。指示器的红白边界是容器中介质液位的实际高度,以实现液位指示



uqc-t34磁翻板液位计参数和规格:
测量范围:300~15000mm(侧装:300~15000mm;顶(底)装:300~6000mm)
精度:10mm
工作压力:≤ 2.5Mpa(普通)
≤ 9.6Mpa(高压)
≤ 0.6Mpa(防腐型)
中等密度:≥ 0.45gcm3
中等密度差:≥ 0.15gcm3(测量接口)
介质温度:-20~+250℃(特殊要求可达450℃)
介质粘度:≤ 0.4pa·S.对于高粘度或低温易结晶的介质,可根据用户要求选用加热夹套式液位计。
连接法兰:采用化学工业部1998年颁布的hg20592~20635-97法兰标准
□ 型号表示
UQC
C
侧装式:C10~C23(仅此网格中的编号)
T
顶装式:T30~T36(仅此网格中的编号)
D
底装式:D40~d44(仅此网格中的编号)

O
盲法兰,无排污阀

L
液位计底部排污阀

O
无液位报警开关

h
高位报警开关ak-3,记忆功能,故障未消除,信号未清除

L
低位报警开关ak-3,记忆功能,故障未消除,信号未清除

B
高、低报警开关配备齐全,具有记忆功能,ak-3和ak-4

g
高报警开关,区域报警ak-1

D
低报警开关,区域报警ak-1

Q
高低报警开关齐全,区域报警ak-1两个

S
高低综合报警开关,区域报警ak-2型

O
无液位控制开关

h
上限控制开关,单点干弹簧CK-1型

L
下限控制开关,单点干弹簧CK-1型

B
上下限控制开关齐全,单点干弹簧CK-1型两对

w
上下限控制开关集成,双点干簧ck-2

T
上限控制开关、霍尔传感器ck-3

L
下限控制开关、霍尔传感器ck-4

E
上限和下限控制开关配备齐全,霍尔传感器ck-3集成了两对

C
上限和下限控制开关,霍尔传感器ck-4

O
无远程变送器装置

R
配备LB绑定变送器,输出双线制4-20madc

O
普通防水型

B
本安型IBⅡcT4,可配备齐纳安全栅或is4041防爆栅

BD
防火diibt4

O
无远程显示仪表

A
数字、灯柱显示调整报警xgth-510(垂直)

B
数字、,灯柱显示调节报警xgta-810(水平)

C
数显调节报警xmta-810(水平)

E
双灯柱液位显示xgh-202(垂直)

D
智能液位容量(重量)显示调节器XMT-620(水平)

-□□□  876测量范围(毫米)

-□□  876中等密度(gcm3)

I

D
开放式常压容器
uqc-c侧装式磁翻板液位计LWR B a-□□□□ □ -□ □ □  876  □  876工作压力(Mpa)
