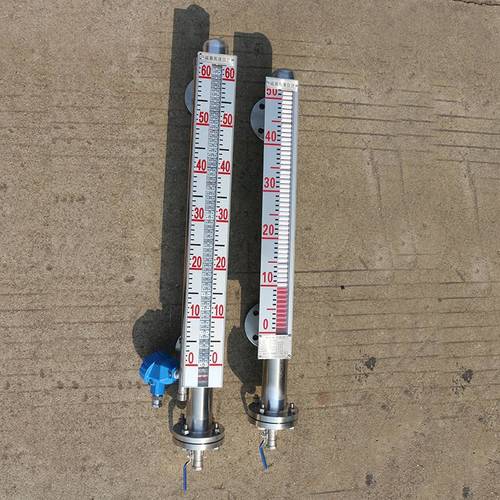

Uqc-c12磁翻板液位计

Uqc-c12磁翻板液位计Uqc系列磁浮球液位计是根据Hgt21584-95磁翻板液位计标准研制生产的产品。可用于各种开放或封闭容器中的液位测量,尤其适用于高压、···
订购热线:181-5507-8261
立即咨询

Uqc系列磁浮球液位计是根据Hgt21584-95磁翻板液位计标准研制生产的产品。可用于各种开放或封闭容器中的液位测量,尤其适用于高压、高温、高粘度和强腐蚀性介质。由于被测介质与指示器完全隔离,因此比传统的平板管液位计具有更高的可靠性、安全性和实用性。同时,与其他仪表配套,可实现液位上下限报警和远程自动控制。因此,**应用于电力、石油、化工、环保、造船、建筑、,食品等行业
uqc-c12磁翻板液位计结构与原理
液位计是基于浮力原理和磁耦合原理而研制的。当被测容器中的液位上升和下降时,液位计主管中的浮子也会上升和下降,浮子中的永磁钢通过磁耦合,驱动红,白色翻柱翻转180?,当液位升高时,翻柱从白色变为红色。当液位下降时,翻柱从红色变为白色。指示器的红白边界是容器中介质液位的实际高度,以实现液位指示



uqc-c12磁翻板液位计参数和规格:

测量范围:300~15000mm(侧装:300~15000mm;顶(底)装:300~6000mm)
精度:10mm
工作压力:≤ 2.5Mpa(普通)
≤ 9.6Mpa(高压)
≤ 0.6Mpa(防腐型)
中等密度:≥ 0.45gcm3
中等密度差:≥ 0.15gcm3(测量接口)
介质温度:-20~+250℃(特殊要求可达450℃
介质粘度:≤ 0.4pa·S.对于高粘度或低温易结晶的介质,可根据用户要求选用加热夹套式液位计。
连接法兰:采用化学工业部1998年颁布的hg20592~20635-97法兰标准

□ 型号为

UQC

C

侧装类型:C10~C23(仅此网格中的数字)

T

顶装类型:T30~T36(仅此网格中的数字)

D

底装类型:D40~d44(仅此网格中的数字)




O

盲板法兰,无排污阀




L

液位计底部装有排污阀

O

无液位报警开关



h

高液位报警开关ak-3,带记忆功能,故障未消除,信号未清除



L

低电平报警开关ak-3,带记忆功能,故障未消除,信号未清除


B

高低报警开关完全具备记忆功能,ak-3和ak-4




g

高报警开关、区域报警ak-1


D

低报警开关、区域报警ak-1型



Q


高、低报警开关配备齐全,区域报警ak-1型2




S

高低综合报警开关,区域报警ak-2型




无液位控制开关


h

上限控制开关,单点干弹簧CK-1型


L

下限控制开关,单点干弹簧CK-1型


B

上下限控制开关配备齐全,单点干弹簧CK-1型两对



w

集成上下限位控制开关,双点干弹簧CK-2型



T

上限位控制开关,霍尔传感器ck-3型



L

下限控制开关,霍尔传感器ck-4



E

上限和下限控制开关配备齐全,霍尔传感器ck-3集成了两对




C

上限和下限控制开关,霍尔传感器ck-4




无远程发射器装置


R

1021配有LB绑定发射器,输出二线制4-20madc


O

1021普通防水


B

本安型IBⅡcT4,可配备齐纳安全栅或is4041 ex barrier



BD

防火DⅡBT4



O

1021无远程显示仪表



A

数字,灯柱显示调整报警xgth-510(垂直)




B

数字,灯柱显示调整报警xgta-810(水平)




C

数字显示调整报警xmta-810(水平)



E

双灯柱液位显示xgh-202(垂直)


D


智能液位容量(重量)显示调节器XMT-620(卧式)



-□□□  1021
测量范围(mm)


-□  1021   1021  - □  1021
中密度(gcm3)



I



D

开放式常压容器

uqc-c侧装磁翻板液位计o l w r b a-□□□ □ □ □ □ □ - □ □  1021   1021  □  1021
工作压力(Mpa)
