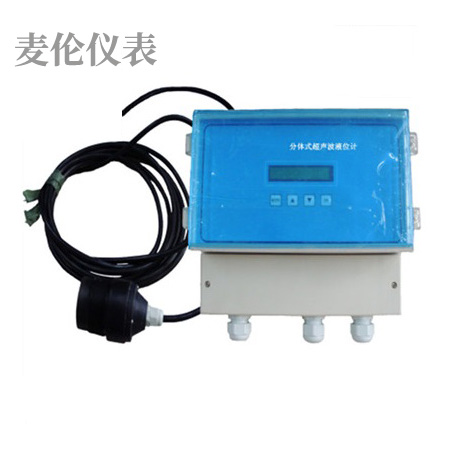

分体式超声波液位计

一、仪表概述:分体式超声波液位计是机械波的一种,即是机械振动在弹性介质中的一种传播过程,它的特征是频率高、波长短、绕射现象小,另外方向性好,能够成为射线而定向传播。超声波在···
订购热线:181-5507-8261
立即咨询
一、仪表概述:
分体式超声波液位计是机械波的一种,即是机械振动在弹性介质中的一种传播过程,它的特征是频率高、波长短、绕射现象小,另外方向性好,能够成为射线而定向传播。超声波在液体、固体中衰减很小,因而穿透能力强,尤其是在对光不透明的固体中,超声波可穿透几十米的长度,碰到杂质或界面就会有显著的反射。有超声波在介质中传播原理可知,若介质压力、温度、密度、湿度等条件一定,则超声波在该介质中传播速度是一个常数。因此,当测出超声波由发射到遇到液面反射被接收所需要的时间,则可换算出超声波通过的路程,即得到了液位的数据。
二、测量原理:
超声波液位计就是通过一个可以发射能量波(一般为脉冲信号)的装置发射能量波,能量波遇到障碍物反射,由一个接收装置接收反射信号。根据测量能量波运动过程的时间差来确定物位变化情况。由电子装置对微波信号进行处理,zui终转化成与物位相关的电信号。
一次探头向被测介质表面发射超声波脉冲信号,超声波在传输过程中遇到被测介质(障碍物)后反射,反射回来的超声波信号通过电子模块检测,通过软件加以处理,分析发射超声波和回波的时间差,结合超声波的传播速度,可以精确计算出超声波传播的路程,进而可以反映出物位的情况。
三、适用场合:
分体式超声波液位计适用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。精巧的结构,简单的调校和灵活的安装方式为用户轻松地使用提供了方便。4~20mA、 0~5v、 0~10mA等标准信号输出方式由用户根据需要任选。
四、性能特点:
1、具有抗干扰性强。可任意设置上下限节点及在线输出调节,并带有现场显示,可选择模拟量,开关量及RS485输出,方便的与相关设施接口。
2、采用聚丙烯防水外壳。壳体小巧且相当坚固,具有优良的耐化学品性,对于无机化合物、不论酸、碱、盐溶液、除强氧化性物料外,几乎都对其无破坏作用,对几乎所有溶剂在室温下均不溶解,一般烷、烃、醇、酚、醛、酮类等介质上均可使用。
3、重量轻,不结垢,不污染介质。
4、无毒性。可用于食品工业设备安装,维修极为方便。
五、技术指标:
环境温度:-20~50℃;
相对湿度:5%~****(包括直接湿);
环境压力:86kPa~108 kPa;
测量范围:0.25~5m、8m 、10m 、12m 、15m (大量程可定制)
工作频率:30KHz;
信号输出:4-20mA /HART协议、开关量PNP(NPN)、继电器输出(定货约定);
现场显示:4位LED数显;
zui大负载:24VDC 550Ω(4-20mA);
供电电压:24VDC (18~24V);
zui大功消耗:1.2W(55mA,DC24V);
测量误差:量程的0.5%(空气中);
分辨率:≤2mm (温度补偿内置);
响应时间:1.5s;
发射波束角:≤10°;
过程压力:≤0.2MPa;
过程温度:-40~70 ℃ (耐高温,耐水气须定制);
防护等级:IP65。



六、接线形式的选择:
1、两线制:两线制超声波物位计其供电(仅DC24V)与信号输出(D-20mA)共用一个回路,仅使用两条线即可,为标准的变送器形式。
2、三线制:三线制超声波物位计实际上为四线制,其供电(仅DC24V)与信号输出(D-20mA)回路分离,各使用两条线,当它们负端共地相连时,通常使用三条线即可。其优势是发射功率较大。
3、四线制:供电(DC24V或AC220V)与信号输出(D-20mA)回路分离,使用两条线,其优势是发射功率较大,同时提供高、低位继电器输出,增加了新功能。
4、测量量程:
a、根据实际量程选择相应型号的超声波物位计。
b、若被测液体波动剧烈,请选择量程大一级别的型号。
c、固体料位测量的有效量程为液位量程的1/2至2/3。
5、供电形式:
DC24V供电:
a、提供给两线制系列的供电电流能力应不小于30mA。
b、提供给三线制系列的供电电流能力应不小于60mA。
c、提供给四线制系列的供电电流能力应不小于80mA。
AC220V供电:
只能选择四线制系列的产品,供电电流能力应不小于50mA。
七、容器安装条件:
1、密闭容器:
a、对于8m以下量程,容器上要有DN65以上的法兰口,对法兰下的接管长度无需要求。
b、对于10m、12m量程,容器上要有DN80以上的法兰口,对法兰下的接管长度小于150mm。
c、对于15m量程,容器上要有DN150以上的法兰口,对法兰下的接管长度小于150mm。
d、对于20m、30m、40m量程,容器上要有DN200以上的法兰口,对法兰下的接管长度小于200mm。
2、开口容器:
a、对于8m以下量程,容器上要有直径65mm以上安装口。
b、对于10m、12m量程,容器上要有直径80mm以上安装口,安装口的厚度小于150mm。
c、对于15m量程,容器上要有直径150mm以上安装口,安装口的厚度小于150mm。
d、对于20m、30m、40m量程,容器上要有直径200mm以上安装口,安装口的厚度小于200mm。
八、安装原则:
1、探头发射面到低液位的距离,应小于选购仪表的量程。
2、探头发射面到高液位的距离,应大于选购仪表的盲区。
3、探头的发射面应该与液体表面保持平行。
4、探头的安装位置应尽量避开正下方进、出料口等液面剧烈波动的位置。
5、若池壁或罐壁不光滑,仪表安装位置需离开池壁或罐壁0.3m以上。
6、若探头发射面到液位的距离小于选购仪表的盲区,需加装延伸管,延伸管管径大于120mm,长度0.35m~0.50m,垂直安装,内壁光滑,罐上开孔应大于延伸管内径。或者将管子通至罐底,管径大于80mm,管底留孔保持延伸管内液面与罐内等高。
九、使用注意事项:
1、本仪表在室外使用,需安装遮阳篷或者保护箱,以免时间长了,液晶屏受阳光照射而老化。如果在有腐蚀性气体的环境中使用,需要加装防腐外套,并且拧紧仪表的外表壳和进出线端子。在有腐蚀性气体或液体的场合使用,或者在海边、海上使用,需要选用防腐型的。
2、电线、电缆保护管,要注意密封防止积水,防止被老鼠等啮齿类动物撕咬。
3.仪表虽然自身带有防雷器件,但仪表在多雷地区使用时,建议在仪表的进出线端另外安装的防雷装置。
4、仪表在特别炎热、寒冷的地方使用,即周围环境温度有可能超出仪表的工作要求时,建议在液位仪周围加设防高、低温装置。
5、超声波探头要和被测的液面垂直,在超声波发射的锥形的范围内不能有其它障碍物。
6、如果在<-20℃或>+60℃的温度下使用,请事先我公司的技术服务部门。
7、使用环境有粉尘、蒸汽、雾气,液面有泡沫、漂浮物,液体有搅拌,波浪等情况请事先我公司的技术服务部门,需要区别对待。
