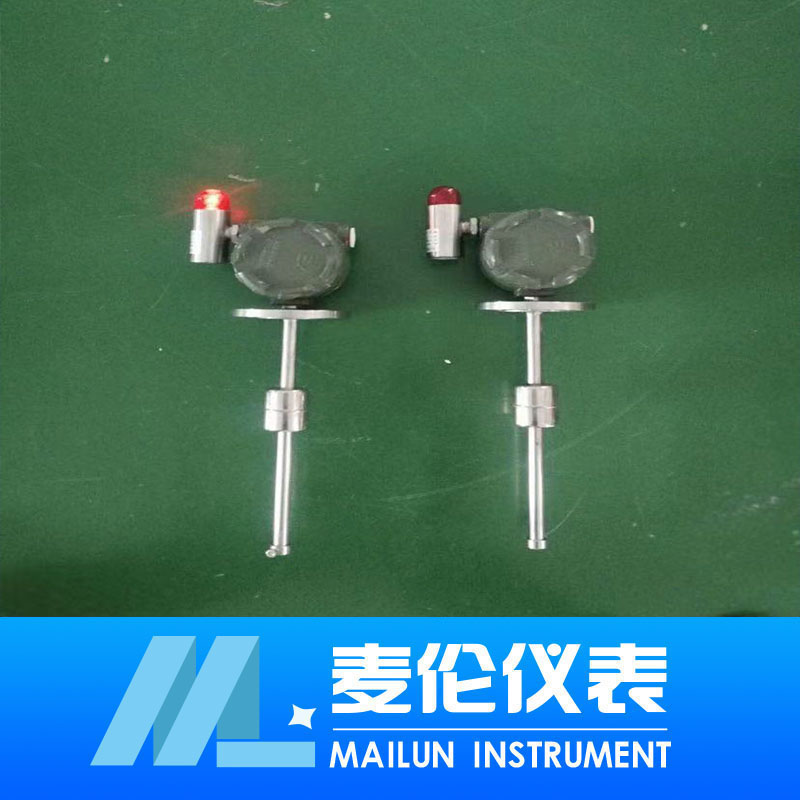

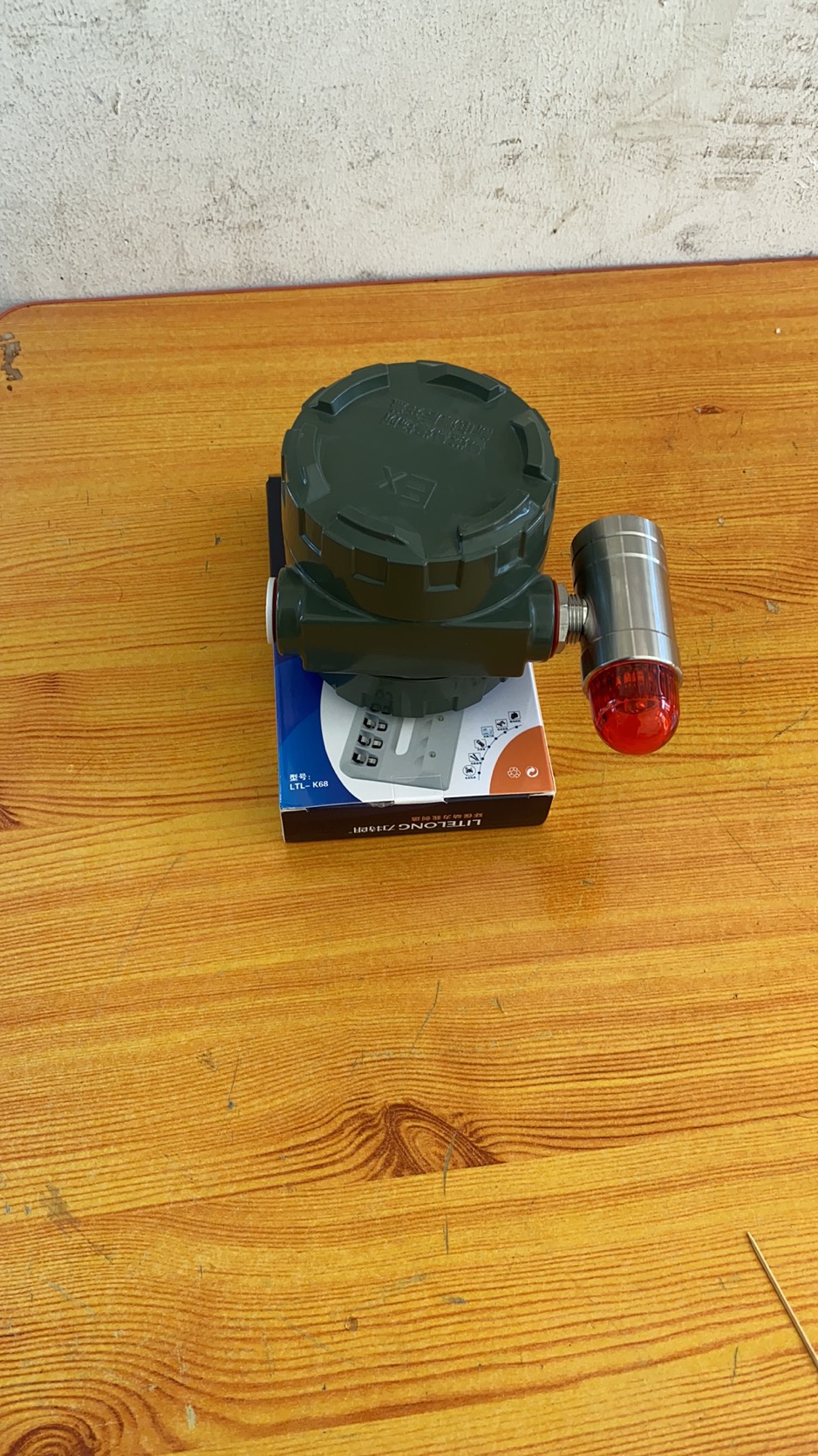

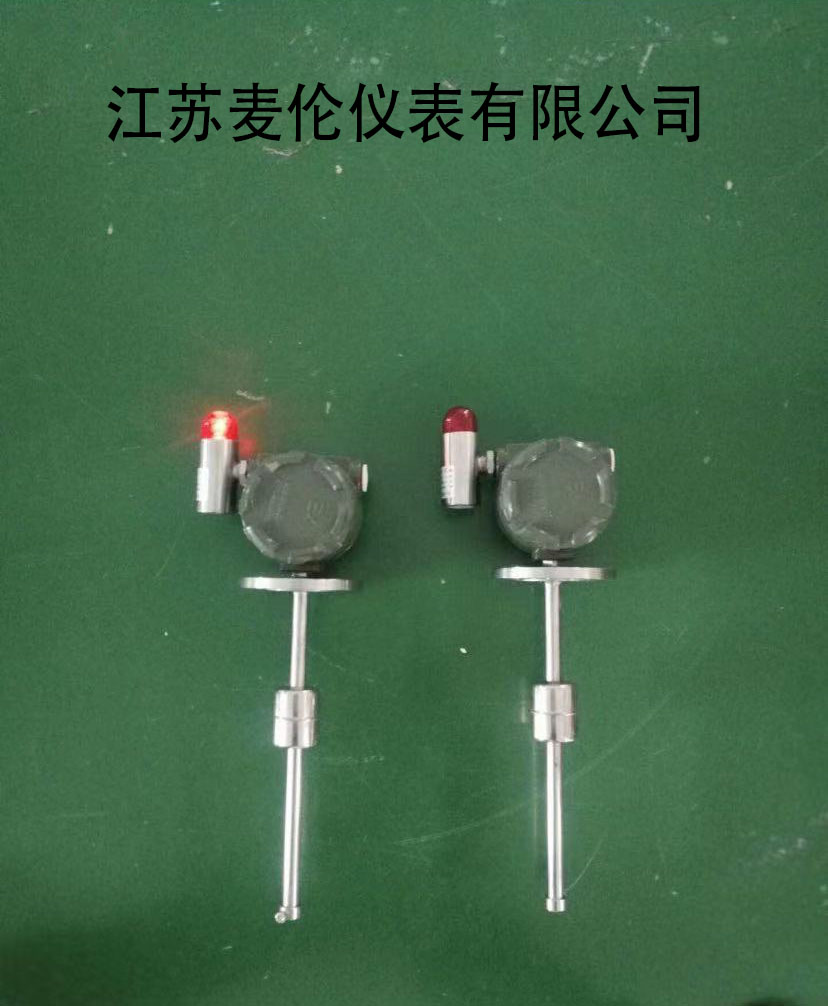

电池供电浮球液位报警器原理








概述

  ML-660液位报警器，**用于民用建筑用水 池、水塔、水箱，
以及石油化工、造纸、食品、污水处理等行业内 开口或密闭储罐，地下池槽中各种
液位的液位测量，被检测的介质 可分水、油、酸、碱、工业污水等各种导电及非导
电液体，自动水位控制器可对液位进行自动控制。

□  电池供电浮球液位报警器型号说明

□ 电池供电浮球液位报警器技术指标

  1、测量范围

     G型（不锈钢）≤4m，（4m以上协商解决）

     F型（氟塑料）≤4m

  2、被测介质温度

     国产干簧管－10℃~+80℃，进口干簧管－10℃~+100℃

  3、被测介质比重：＞0.7g/cm³

  4、工作压力：≤1.6MPa

  5、干簧管触点容量：220VAC，1A

□  工作原理

   电池供电浮球液位报警器在控制器中装若干只进口GAG-5型大功率干簧管，当装有磁钢的浮球随液位上、下时干簧管的触点随着发生动作，从而达到控制液位的目的。可驱动泵对液位进行全自
动控制。

□  安装和接线

ML-660安装示意图

  1、法兰安装G－法兰标准HG20592－97DN150、PN1.6（其它法兰标准协商解决）螺纹
安装螺纹尺寸M30×2

  2、传感器与显示仪之间的联接线不能与交流电源同路敷设，因为感应交流电有可能会
影响仪表，同时为了避免干扰信号，尽可能使用屏蔽电缆在铁管内敷设。

  3、传感器装在被测容器上，其安装方法见图二，传感器下端与容器底部固定牢。

  4、由于受铁路运输的限制，大于4m以上采取分段装箱，安装时由用户自行焊接，焊接
后段将焊缝锉平正，并做好水压试验（压力小于0.6MPa）确定不漏方可使用，F型的
传感器还须将随箱来的氟塑料套管套上并固定；或用户自行解决运输问题。
