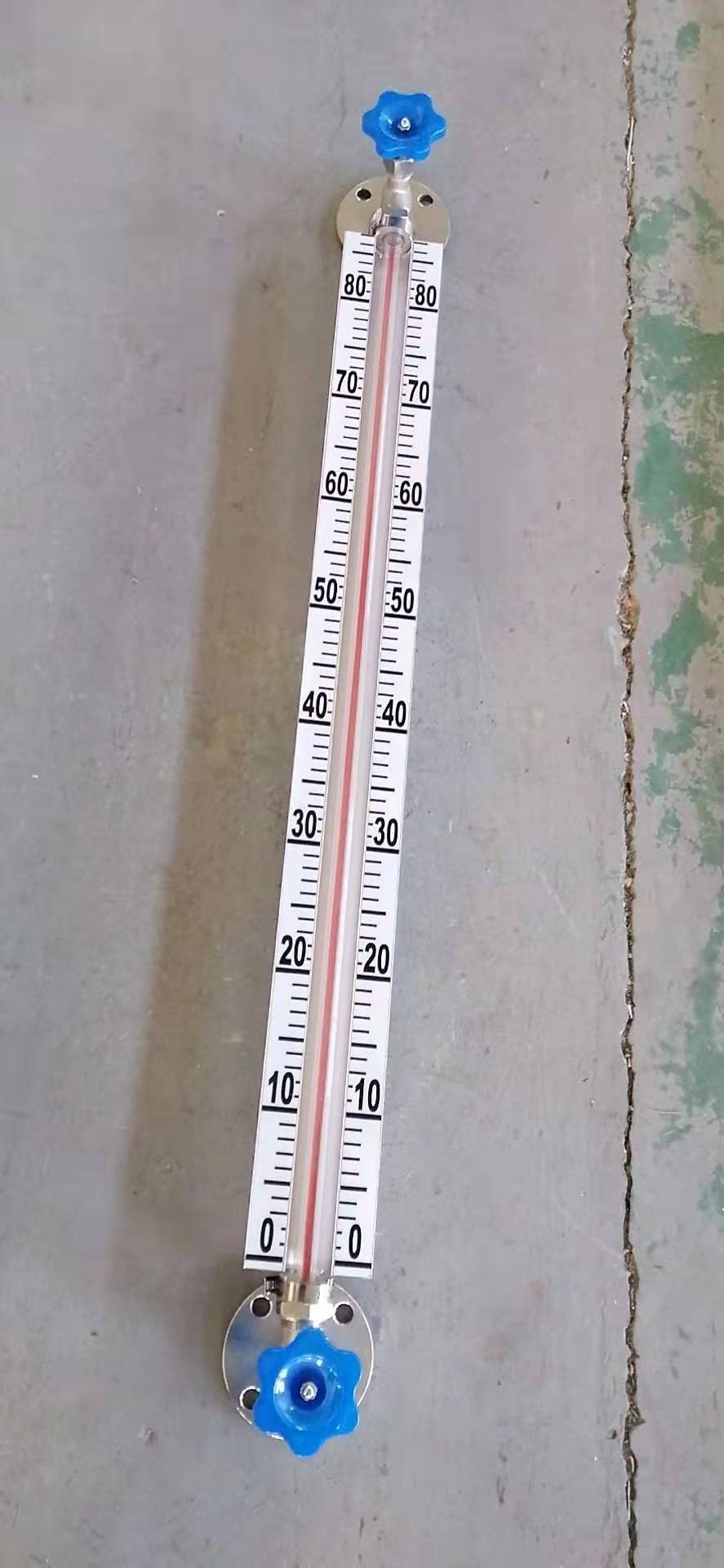

玻璃管液位计监测原理
发布时间：2021-08-21 01:05:22
玻璃管液位计的非接触式监测原理及调试目的；本文提出用水和空气（天然气）的不同相对介电常数代替接触式电机，克服了气液两相分离器玻璃管液位计中玻璃管液位计的接触式监测，克服了接触式监测系统使用寿命短的缺点，使水位监测准确可靠，降低了劳动强度，提高了气液表的精度。介绍了油气田气液分离装置中五级液位传感器的基本原理、结构及调试方法。1.开场白在油气田气液分离装置中，需要对液位进行监测，以测量气液流量。
现场反映的问题需要在以下方面进一步改进。短波谐振电路和半圆形圆柱形电容器进一步改进，以减少分布电容的影响，提高其抗电磁干扰能力（2）改进电容器的结构设计和制造工艺，使其更具适应性，其电容值可以方便地调整，使电路具有合适的输出电压，启动继电器工作。它在玻璃管中充当接触电极；根据用户的具体情况，提出了一种改进的以电压变化为指示信号的测试系统，以提高整个设备的防爆性能这种非接触式玻璃管液位计是一种简单的，准确可靠的水位监测新方法。可用于锅炉水位的自动监测。这是一种很有前途的应用技术。
目前，大多数玻璃管液位计采用接触电极。它利用液体电导率和气体电导率的差异来控制电路的通断，并将它们的信息传输给测控系统来交替测量气液流量。这种Zui玻璃管液位计的一个主要缺点是，随着使用时间的增加，液体中的胶体悬浮液将继续粘附在电极表面，形成导电性差的涂层。当电极与液体接触时，其导电性会恶化，影响电路的通断，影响测量结果。因此，需要经常更换电极，这不仅会影响检测，而且会增加劳动强度。因此，有必要研究新的水位监测技术手段。玻璃管水位非接触监测技术的研究已取得阶段性成果0
此时，可并联电容为1~3pf的陶瓷片电容，以改变其电容值。此外，固件的紧密性可以适当调整，分布电容可以改变，从而实现电量的微调。如果两者都不起作用，则更换电容器并更换l和A2以满足实际需要；总结；在胜利油田**采油计量站，已对玻璃管液位计的水位进行了非接触式监测。工作半年多，设备无故障。能够及时为检测系统提供准确的开关信息，具有良好的一致性和重复性，有利于测量指令的执行，提高测量的可靠性和准确性
基本原理；在室温下，水的相对介电常数约为80，而空气（或天然气）的相对介电常数仅略大于1.由于水和空气的相对介电常数不同，插入玻璃管的电极可由两个半圆形圆柱板组成的电容器代替，从而使接触型变为非接触型。因此，玻璃管中介电状态的变化可以通过电容器电容的变化来反映。由于介质状态的变化，半圆形圆柱形电容器的电容变化很小，只有少量的PF，极易被外部电磁干扰或引线电容淹没。通过对短波谐振电路的探索和研究，利用谐振技术的放大方法，将电容的微小变化转化为电压的大变化（约几伏）输出，从而启动继电器，实现非接触监测。图1显示了它的电路原理。
半圆电容器的电量计算；由两个半圆电极板组成的电容器靠近圆形玻璃管的外侧，其横截面如图2所示。图a所示为玻璃管的外径（即电容器的内径）；B为玻璃管内径，B>a>a（B）l为电容器沿玻璃管的轴向长度（图中未显示）；2A表示电容器截面与圆心的相对张角调试目的：（l）确保电路的振荡电压不超过谐振峰值电压。同时，检测到的输出电压可以再次启动继电器，使其处于通电状态（常闭）（2）当水位下降且电容器中的玻璃管中空时，电路的输出电压小于继电器的复位电压，断开继电器（常开）对于已安装的半圆柱形电容器，l和A2大多为固定值。
图中R为导体电阻与电感电阻之和；L是电感和导体电感之和；C为电容器电容与引线电容之和；R为并联电阻（板间漏阻与板间介质损耗等效电阻之和）；侧边是负载电阻（约几十千欧姆）；侧边是负载电阻（约几十千欧姆）；侧边是负载电阻（约几十千欧姆）；侧面是电压信号（伏特级）可以看出，当玻璃管中有水时，电容器的电容较大，这会使LC谐振电路处于谐振状态。检测后振荡电压高，检测后输出电压大，可启动继电器控制电路。由于玻璃管液位计管中有空气，电容器的电容很小，LC电路处于谐振状态。检测到振荡电压非常低，低于起动继电器，继电器复位并断开控制电路。采用谐振放大技术，可以检测到电容的变化非常小，因此具有很高的灵敏度。
