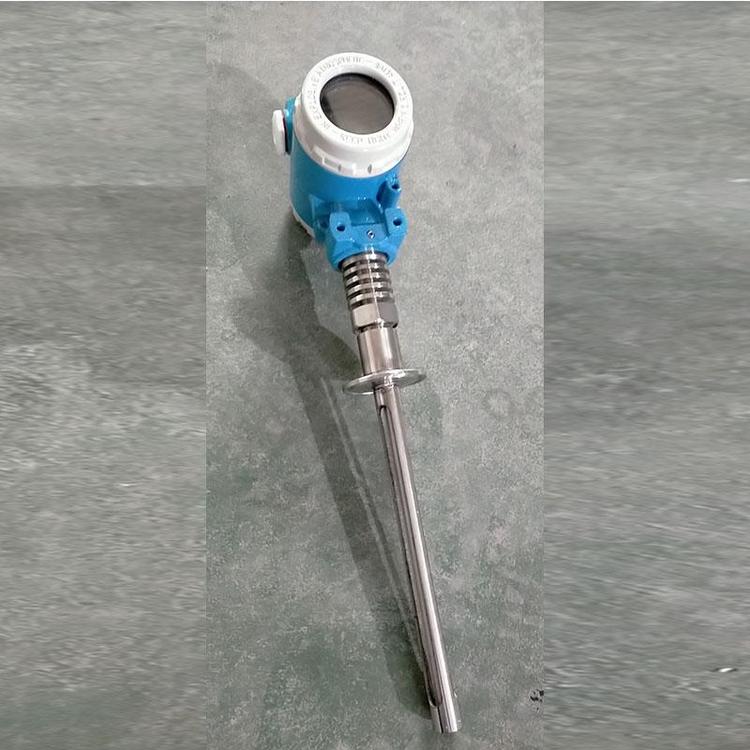

高温型射频导纳物位计
高温型射频导纳物位计用于连续物位的测量,产品应用于工矿现场,适用于大多数应用场合,仪表由一个电路单元一套防爆外壳和杆式或缆式传感元件组成,传感器有多种型号可选,仪表用于连续···
订购热线:181-5507-8261
![](http://www.jsmlyb.com/images/weixin.jpg)
![立即咨询](http://www.jsmlyb.com/picture/buynowsmalls.gif)
高温型射频导纳物位计用于连续物位的测量,产品应用于工矿现场,适用于大多数应用场合,仪表由一个电路单元一套防爆外壳和杆式或缆式传感元件组成,传感器有多种型号可选,仪表用于连续物位测量,产品**应用于多种工况现场,适用于大多数应用场合。仪表由一个电路单元、一套防爆外壳和杆式或缆式传感元件组成,传感器有多种型号可选。仪表可选整体或分体安装。
![](/uploads/210329/1-21032Z95221208.jpg)
二、测量原理:
高温型射频导纳物位计是一种从电容式发展起来的、防挂料、更可靠、更准确、适用性更广的新型物位控制技术,是电容式物位技术的升级。所谓射频导纳,导纳的含义为电学中阻抗的倒数,它由电阻性成分、电容性成分、感性成分综合而成,而射频即高频无线电波谱,所以射频导纳可以理解为用高频无线电波测量导纳。仪表工作时,仪表的传感器与灌壁及被测介质形成导纳值,物位变化时,导纳值相应变化,电路单元将测量导纳值转换成物位信号输出,实现物位测量。
三、适用场合:
1、导电、绝缘液体………………………化工、油田、水及污水处理;
2、导电、绝缘浆体………………………造纸、制药、水及污水处理;
3、粉末:灰、粉…………………………电厂、冶金、水泥;
4、颗粒:煤、粮食………………………电厂、冶金、粮食;
5、界面:不同两种液体…………………油田、化工。
四、性能特点:
射频导纳采用**的射频导纳技术,克服了电容式物位开关不能消除导电挂料影响的缺陷。具有如下特点:
1、通用性强:适用于各种场合,可检测颗粒、飞灰、导电、非导电液体、粘稠物料;
2、抗粘附电路:**的抗粘附电路设计,可以消除物料的粘附而产生虚假错误信号;
3、失电保护模式:低位或高位故障报警。现场可调。
4、该物位仪表运行可靠,各项技术指标均达到国际同类产品水平,**适用于液体、浆体、粉尘、料位以及两种液体界位的报警与控制。此外,产品增加了现场工作状态指示,是一种性价比极高、稳定可靠的物位开关。
五、技术指标:
1、测量精度:重复性 导电介质<2mm 非导电介质<50mm;
2、温度范围:介质温度 —200℃∽+800℃(选择相应的传感器探头);
3、环境温度:—40℃∽+60℃ 储存温度 —40℃∽+60℃;
4、响应时间:0.3s或0∽20s连续可调;
5、灵敏度:优于0.3PF;
6、温度影响:每10℃±0.05PF;
7、信号输出:DPDT继电器输出,两组常开、常闭触点,触点容量:AC200V5A DC24V5A;
8、供电电源:220V AC或24V DC;
9、功耗:4W;
10、防护等级:IP66;
11、过程连接:外螺纹G3/4″、G1″;
12、法兰式:GB-9123-2000 DN50 PN0.6MPa;
13、传感器电极:
加长杆式zui长3m,zui短0.4m,材质不锈钢304+PTFE 塑料、陶瓷,或约定的其它要求;
缆式zui长35m,zui短0.5m,材质不锈钢304+PTFE塑料或约定的其它要求;
保护电极 标准长度100mm或300mm材质不锈钢304+PTFE塑料、陶瓷或约定的其它要求;
14、外壳:A型塑料PBTP;B型压铸铝、环氧树脂喷涂;
15、电缆引入孔:M20x1.5 带塑料电缆密封套;
16、隔爆标准 ExdIICT5。
六、安装说明:
1、在非金属容器、非线性应用中,还应加装辅助参考地级。
2、当使用软缆裸探头用来测量绝缘物料时(如煤粉仓),要求安装管座的高度一定要小于探头硬杆部分的长度,保证硬杆部分露出安装管。防止探头在仓内晃动造成对地短路。且安装管做和钢筋骨架应连接在一起。
七、安装要求:
传感器安装时,需要就地设置参考电极,如金属罐壁等导体,这时必须确保仪表外壳与所设置的参考电极保持良好接触。如果容器壁为绝缘体,表壳必须用一导线接地。
顶部安装:
顶部安装要远离进液口,避免进料时液面波动较大,在测量高度超过3.6米的储罐或过程容器时,需要选用软缆射频导纳液位计,软缆下端要固定重锤,避免进液时软缆大幅度晃动。
硬杆式传感器下端一般不固定,特殊情况可在下端或中间加固定支撑,缆式传感器需加重锤或底锚固定。
缆式探头安装
在测量高度超过3.6米的储罐或过程容器时,需要选用软缆射频导纳液位计,软缆下端要固定重锤,避免进液时,软缆大幅度晃动。
八、安装注意事项:
1、射频导纳安装位置不能离入料口太近,否则,在入料时射频导纳物位计容易接收虚假回波。
2、射频导纳对于圆柱形的原煤仓,VEGA应安装在圆柱半径的二分之一处,传感器应对准出料口。
3、射频导纳型号不同所需的电压等级也不相同,为了保证人身安全和仪器的完好,应在断电的情况下接线。
4、接线方式分为两线制,射频导纳物位计采集的是4-20MA的电流信号,为防止现场电磁干扰,确保信号的准确性,应采用屏蔽电缆,屏蔽电缆一端接地。
