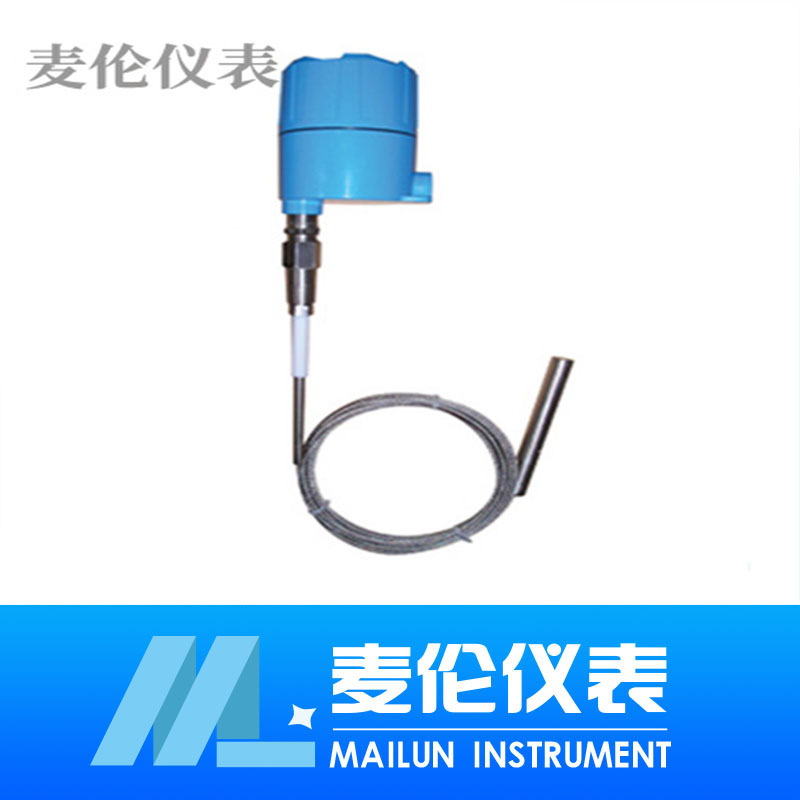

平板型射频导纳物位计

平板型射频导纳物位计采用射频导纳技术,对被测介质的电容、电阻、电感进行连续检测,并通过智能电路将其转换为物位信号,由于其同时检测多个物理量且这些物理量之间存在相互,故其中某···
订购热线:181-5507-8261
立即咨询

平板型射频导纳物位计采用射频导纳技术,对被测介质的电容、电阻、电感进行连续检测,并通过智能电路将其转换为物位信号,由于其同时检测多个物理量且这些物理量之间存在相互,故其中某个物理量的单独变化不会对物位信号造成干扰,能有效避免飞料、挂料、沾料、受潮等造成的影响;其特有效屏蔽技术确保测量不受介质蒸气,产品沉淀,尘埃和冷凝的影响而获得极高精度的测量。

   PMS-1011


   PMS-1012


   PMS-1013

应用场合: 腐蚀/粘稠性/导电液体
探头类型: 棒式天线
探杆型式: Ф12mm绝缘硬杆
过程连接: G1 1/2 A / 法兰
过程温度: -40...130℃
过程压力: -0.1...20MPa
导电液体/固体粉料
绝缘软缆
Ф8mm绝缘硬杆
3/4" BSPT
-40…150 ℃
-0.1…4.0MPa
绝缘性固体/液体
非绝缘软缆
Ф6mm软缆
1" BSPT
-100…260 ℃
-0.1…6.3MPa

  PMS-1014

  PMS-1015

  PMS-1016

应用场合: 导电液体、界面
探头类型: 绝缘软缆
探杆型式: Ф3.5mm绝缘软缆
过程连接: 3/4" BSPT
过程温度: -100…260 ℃
过程压力: -0.1…4.0MPa
固体,常温、常压测量
绝缘软揽
Ф5mm绝缘软缆
G1 1/2 A/法兰
-40...200℃
-0.1...4.0MPa
低介电常数液体
同轴绝缘硬杆
Ф38mm同轴绝缘硬杆
1 1/2" BSPT
-100…260 ℃
-0.1…6.3MPa

  PMS-1017


  PMS-1018


  PMS-1019

应用场合: 强腐蚀液体带参考电极
探头类型: 两端绝缘硬杆
探杆型式: Ф12mm双杆绝缘硬干
过程连接: 法兰(优选 DN80)
过程温度: -100…260 ℃
过程压力: -0.1…2.5MPa
界面、电脱、强搅拌场合
绝缘硬杆
Ф18mm双杆绝缘硬干
1" BSPT
-100…260 ℃
-0.1…6.3MPa
高温绝缘固体
软缆
Ф6mm软缆
1" BSPT
-50…500 ℃
-0.1…1.6MPa


二、测量原理:
平板型射频导纳物位计是一种从电容式物位测量技术发展起来的,防挂料、更可靠、更准确、适用性更广的物位控制技术,射频导纳中的导纳的含义为电学中阻抗的倒数,它由电阻性成分、电容性成分、电感性成分综合而成。而射频即发射高频无线电波,所以射频导纳物位控制技术是通过用高频无线电波测量被测介质导纳来实现物位测量。
对于连续测量,射频导纳技术与传统电容技术的区别除了上述讲过的以外,还增加了两个很重要的电路,这是根据导电挂料实践中的一个很重要的发现改进而成的。上述技术在这时同样解决了连接电缆问题,也解决了垂直安装的传感器根部挂料问题。锁增加的两个电路是振荡器缓冲器和交流变换斩波器驱动器。
三、适用场合:
独特的机械探头设计,与高性能变送器的匹配,性能价格比高,在冶金、石化、化工、粮油、食品、水泥、橡塑、啤酒、饮料等行业各种物位上都有**的应用。
1、导电、绝缘液体----化工、油田、水及污水处理;
2、导电、绝缘液体----造纸、制药、水及污水处理 ;
3、粉末:灰、粉----电厂、冶金、水泥;
4、颗粒:煤、粮食----电厂、冶金、粮食;
5、界面:不同两种液体----油田、化工。
四、性能特点:
1、本安设计:两线制本安设计,单元和探头都是本质安全;
2、免 维 护:无可动部件,不会造成磨损或损坏,不用定期清洗,无需重复调试;
3、防 挂 料:Driven-shield电学设计使其可以忽略挂壁或传感元件挂料的影响;
4、化学兼容性:多种探头设计,满足各种介质要求;
5、应用**:过程温度从-183℃到+815℃,压力从真空到100bar;
6、无 漂 移:不会因为介质的温度或密度变化产生漂移;
7、可靠寿命:独特的技术保证了仪表使用寿命长达15年;
8、安全防护:内置探头输入保护装置,保护能力强,不易受到静电、冲击和电化学现象的影响或损坏;
9、安装简单:仪表可以通过罐上的螺纹口或法兰进行安装,可自行选择整体或分体安装方式,简单方便,调试容易、快捷。
五、技术指标:
1、供电:18V-30VDC;
2、输出:4-20mA(两线制);
3、输出方式:物位方式或距离方式;
4、精度:±1%;
5、环境温度:-40℃~70℃;
6、介质温度:-100℃~260℃;
7、zui大负载:24VDC 350Ω;
8、负载影响:0.2%(0---zui大负载);
9、响应时间:0.5s(标准)0.5~30s(可调);
10、现场显示:可带现场显示功能(可选);
11、量 程:zui大15000PF,zui大距离100m(不同传感器zui大量程不同);
12、火花防护(对传感器):内置火花防护电路;
13、电气接口:M20*1.5;
14、电 缆:分体式电子单元与传感器之间的连接电缆标准5m,zui长50m;
15、过程连接:NPT螺纹安装(标准);
16、法兰安装(可选);
17、外壳防护:IP66;
18、防爆:Exidllct4。
六、安装要求:
1、为现场安装式设计,但仍要尽可能安装在远离振动腐蚀性空气及可造成机械损坏的场合。为便于调试,仪表应安装在有操作平台或类似平台的地方。环境温度应在-40~75℃(140~75℉)之间。仪表安装区域要求壁雷装置,以防雷击。
2、仪表安装时,必须保证传感器的中心探杆和屏蔽层与容器壁(或安装管)互不接触,绝缘良好,安装螺纹与容器连接牢固,电器接触良好,并且传感器的地端要进入容器内部。对于大量程的或有搅拌的场合,传感器需要支撑或地锚固定,但固定端要与传感器绝缘。
3、按隔爆要求安装的仪表,每一与防爆外壳相连的接线必须配有已经认证过的密封填料函或防爆钢管密封接头。按本要求安装的仪表,每一回路上必须配有已经认证过的安全栅。认证过的密封填料函或防爆钢管密封接头和安全栅产品请咨询本公司或本公司代理商。
4、24VDC电源波纹不得大于200mV。电源地线要接在标准或标准的仪表地,不可能接在动力地上。现场电源电缆推荐采用屏蔽电缆,不可长距离无屏蔽与交流电源电缆并行。电缆经过区域要求有壁雷装置,以防雷击。
5、按隔爆要求安装的仪表,在防爆现场开仪表防爆壳体之前,一定要确信仪表已断电并且已断电10分钟以上。
七、注意事项:
1、射频导纳安装位置不能离入料口太近,否则,在入料时射频导纳物位计容易接收虚假回波。
2、射频导纳对于圆柱形的原煤仓,VEGA应安装在圆柱半径的二分之一处,传感器应对准出料口。
3、射频导纳型号不同所需的电压等级也不相同,为了保证人身安全和仪器的完好,应在断电的情况下接线。
4、接线方式分为两线制,射频导纳物位计采集的是4-20MA的电流信号,为防止现场电磁干扰,确保信号的准确性,应采用屏蔽电缆,屏蔽电缆一端接地。

九、选型一览表:


 -LB1100

射频导纳物位计( ),抗重挂料,带开关状态指示,独立接线盒



2

24VDC

供电方式



3

220VAC





0

标准录敏度

电路单元灵敏度





2

高灵敏度







0

无延时(标准电路单元)

时间延时







1

带延时(0~60秒可调) (可选)







2

带延时(0~90秒可调) (可选)









一体式

仪表型式











分体式













02

标准型(温度<121℃)

电极型式













07

高温型(温度<232℃)













20

平板型













22

重挂料标准型













30

柔性探头













55

耐腐型















-□□□□

量程范围(mm)

 L2000D

2

2

1

-

9

02



射频导纳料位计

十、电极选型:

电极编号

电极形式和典型应用

工作温度和工作压力

长度

电极直径

和材质

安装连接

形式

02

标准型:用于液体、轻浆体、颗粒(密度≥240kg/m3

121℃/1.38MPa

457mm(18")

9.5 mm/316SS和PTFE

3/4"NPT

07

高温型:用于液体、轻浆体、颗粒(密度≥240kg/m3

232℃/1.38MPa

457mm(18")

9.5 mm/316SS和T1

3/4"NPT

22

重挂料标准型:用于搅拌液体、轻浆体、颗粒(密度≥240kg/m3

149℃/3.45MPa

232℃/1.38MPa

457mm(18")/

914mm(36")

12.7 mm/316SS和TFE

1"NPT

55

耐腐型:用于液体,轻浆体、颗粒(密度≥240kg/m3

232℃/1.38MPa

457mm(18")/

914mm(36")

9.5 mm/316SS和T1

3/4"NPT

20

平板探头:用于料槽、料斗堵塞检测,低料位

149℃/0.007MP



304.8*304.8mm(12"*12")/304SS和聚氨酯

嵌装

30

柔性探头

用于高/低料位插入长度>15m的场合

82℃常压

15m

4.7mm./304SS和橡胶

1"NPT

注:1、PTFE为聚四氟乙烯;2、以上为标准长度,可根据用户要求液位计长度生产。
