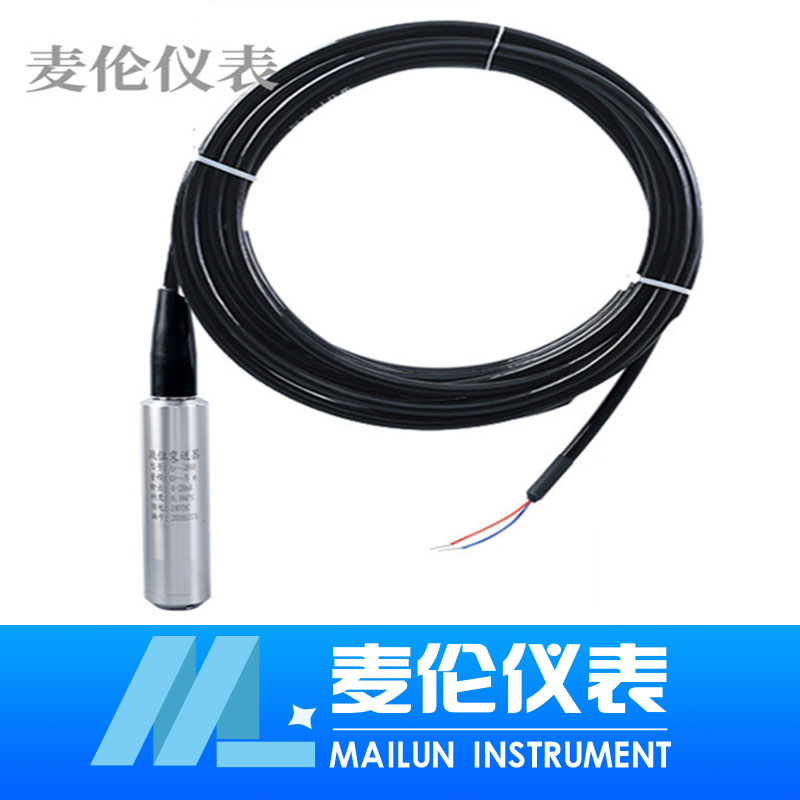

电缆投入式液位变送器

电缆投入式液位变送器是一种经济型压力变送器，均采用了进口陶瓷电容和扩散硅压力传感芯片制造，它们抗过载、抗腐蚀、抗磨损、抗冲击、···

订购热线：181-5507-8261

产品详情

电缆投入式液位变送器是一种经济型压力变送器，均采用了进口陶瓷电容和扩散硅压力传感芯片制造，它们抗过载、抗腐蚀、抗磨损、抗冲击、工作温度范围广、稳定性好测量精度高，可根据用户具体的温度范围进行精密的模拟温度补偿和用微处理器进行全温度范围的数字补偿并直接输出标准信号，智能型输出同时具有HART通讯功能。

二、测量原理：

投入式液位变送器用静压测量原理；当液位变送器投入到被测液体中某一深度时，传感器迎液面受到的压力公式为：Ρ = ρ .g.H+ Po式中：

P ：变送器迎液面所受压力

ρ：被测液体密度

g ：当地重力加速度

Po ：液面上大气压

H ：变送器投入液体的深度

同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压 Po 与传感器的负压腔相连，以抵消传感器背面的 Po ，使传感器测得压力为：ρ .g.H ，显然 , 通过测取压力 P ，可以得到液位深度。

三、适用场合：

电缆投入式液位变送器被**应用于石油、化工、轻工、医药、冶金、食品等工业系统中，以及水文测量与监控、水库大坝水位测量、船舶及航海系统、城市及供水系统、循环水及污水处理系统等领域中。

四、性能特点：

1、稳定性好，精度高，投入式液位变送器直接投入到被测介质中，安装使用相当方便。

2、固态结构，无可动部件，高可靠性，使用寿命长从水、油到粘度较大的糊3、状都可以进行高精度测量，不受被测介质起泡、沉积、电气特性的影响宽范围的温度补偿。缆式液位变送器具有电源反相极性保护及过载限流保护。

五、技术指标：

1、测量范围：0.3～100m（由用户自选）精度：0.2、0.5、1.0级；

2、工作温度：-20～80℃；

3、输出信号：二线制4～20mADC；

4、电源电压：标准24VDC（12～36VDC）；

5、不灵敏区：≤±1.0%FS；

6、负载能力：0-600Ω；

7、相对温度：≤85%；

8、防护等级：IP68；

9、防爆标志：ExiaⅡCT4-6。

六、测量系统：

1、测量系统为本安型；本安型压力、差压变送器采用本质安全电路，适用于危险区域防爆等级ExiallCT4-CT6。

2、在系统回路中必须采用屏蔽信号电缆,并可靠接地。下图仅以输出信号4-20mA和0-10mA为例的测量系统接线图。

3、具有工作可靠、性能稳定、体积小、重量轻，成本低、设计精巧多种结构形式，安装方便、无需支架。线路板采用微处理器为基础的电子技术，能够自动消除温度变化对传感器精度的影响。

4、该系列产品可以配备液晶显示LCD，便于本地操作。

5、智能型输出同时具有HART通讯功能。

七、安装与调试：

缆式和杆式液位变送器具有多种安装固定方式，以适应不同现场情况。当现场不能够提供M20×1.5的内螺纹或法兰等工艺设施时，可选择墙壁安装式、水平管架式和垂直管架式等三种安装方式可选择，使您在现场安装时得心应手。

在测量流动性较大的介质时，为防止传感器剧烈摆动，用户可选用配重附件，以起到稳定传感器的作用，加配重时一定要要把配重物体放入容器底部，以免拉坏传感导线。

在现场环境较恶劣时，用户应选用传感器防护罩来保护传感器，以免被异物损坏或影响测量的准确性。

使用杆式液位变送器时，如果不是金属容器，则需要把变送器的外壳用一根导线接入容器的底部，否则测量不准确。

本产品在出厂时已经校准，若需要现场调整可采取以下方法：

A：采用智能电路的调试方法：

现场调零------当液位位处于低位时，同时按住“Z"键和“S"键8秒钟后同时松开，再将 “Z" 键按一下，输出电流自动调整到4mA。

现场调满------当液位处于高位时，同时按住“Z"键和“S"键8秒钟后同时松开，再将“S"键按一下，输出电流自动调整到20mA。

B：采用模拟电路的调试方法：

当液位在下限时，用螺丝刀缓慢旋转“Z"电位器，观察电流表的读数接近4mA。

当液位在上限时，用螺丝刀缓慢旋转“S"电位器，观察电流表的读数接近20mA。

如此反复2-3次以上，直到零点和量程都分别为准确的4mA和20mA。

调整好后，应将变送器的盖子拧紧。

八、安装注意事项：

1、凡供货产品均带有产品合格证及使用说明书其中有产品编号、技术参数、接线图、出厂日期等请认真查对以免用错。

2、安装时应根据产品连接方式和螺纹类型,查对现场接口是否与产品接口*。若为螺纹接口，应慢速拧紧，注意密封，不能把扭矩直接加到变送器壳体上，只能加在变送器接口的六方上。

3、接线应严格按照我公司使用说明要求接线。

4、本产品为精密的换能仪表，禁止随意拆卸、碰撞、跌落、用力甩打。

5、变送器通电即可工作，但预热30分钟输出稳定。

6、使用中若发现异常，应关掉电源，停止使用，进行检查，或直接向我公司技术部门。

7、运输、储存时应恢复原包装，存放在阴凉、干燥、通风的库房内。

8、安装使用过程中要注意不能把感应导线的外皮弄破.

9、安装时感应导线要距离水池的壁至少10CM以上,否则测量不准确.

10、全四氟结构和杆式液位的接地线一定要和被测介质导通，否则测量不准确。

11、安装现场要采取有效的防雷措施。

12、本系列任何一款液位变送器外壳必须可靠接地，接地电阻应小于4Ω。

13、安全栅应取得防爆合格证，其安装应按其说明书的要求进行。

14、当变送器用于“0“区时，向安全栅供电的电源变压器须满足GB3836.4-2000第8.1条的要求。

九、选型一览表：

型谱										说明
50										电缆投入式液位传感器（）
类别	1									电缆式
	2									电杆式（传感器装在底部，直接接触液体介质）
	3									防腐式
	4									导压杆式（传感器装在上部，不直接接触介质）
过程连接形式		T								支架安装
		N								法兰安装DN40 PN1.0
		Y								特别约定
传感器连接材料			1							304	杆式
			2							316
			3							316L
			4							丁晴橡胶与聚氯乙烯复合物	缆式
			5							聚四氟乙烯，（聚丙烯法兰）
防爆方式				O						不防爆
				E						本安防爆Exia ⅡCT6
显示方式					O					不带现场批示
					Z					带电流表指示（0-****刻度）
					X					带现场显示
配重情况						O				无需配重
						W				需要配重
							-□			安装高度（mm）
								-□		测量高度（mm）
									-□	被测介质密度（g/cm3）
