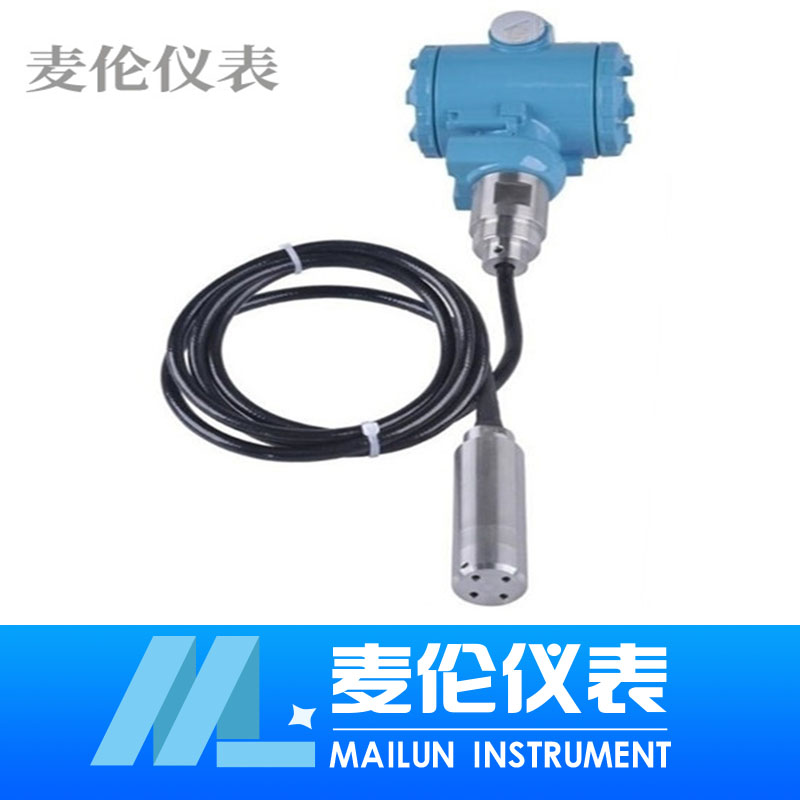

静压式液位变送器

静压式液位变送器（以下简称变送器）是采用**的电子陶瓷技术，无中介液干式压力测量技术、其关键件引进具有**水平传感膜片，它与目前使用扩散硅式液位变送器比较，有两个显著不同的···

订购热线：181-5507-8261

产品详情

静压式液位变送器（以下简称变送器）是采用**的电子陶瓷技术，无中介液干式压力测量技术、其关键件引进具有**水平传感膜片，它与目前使用扩散硅式液位变送器比较，有两个显著不同的技术差别，一是测量元件要用新兴陶瓷材料；一是测量元件内无中介液体，是完全固体的，因而500系列产品有着优越的技术性能，其他仿制该产品在技术性能上难以达到我们水准。

液位变送器用静压测量原理；当液位变送器投入到被测液体中某一深度时，传感器迎液面受到的压力公式为：Ρ = ρ .g.H+ Po式中：

P ：变送器迎液面所受压力

ρ：被测液体密度

g ：当地重力加速度

Po ：液面上大气压

H ：变送器投入液体的深度

同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压 Po 与传感器的负压腔相连，以抵消传感器背面的 Po ，使传感器测得压力为：ρ .g.H ，显然 , 通过测取压力 P ，可以得到液位深度。

三、适用场合：

静压式液位变送器适用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。精巧的结构，简单的调校和灵活的安装方式为用户轻松地使用提供了方便。4～20mA、 0～5v、 0～10mA等标准信号输出方式由用户根据需要任选。

四、性能特点：

1、固态结构，无可动部件，高可靠性，使用寿命长；

2、从水到污水，从油到粘度较大的液体都可以进行高精度测量，不受介质起泡、沉积等影响；

3、附带多用途安装支架，安装使用方便；

4、具有良好的抗干扰、防雷电能力；

5、具有电源反极性保护及过载限流保护；

6、新型材料不易疲劳磨损，抗振动、冲击、过载能力强。

五、技术指标：

1、测量范围：不锈钢加长杆式0~5m；导气电缆式0~100mm；

2、系统精度等级：0.2级0.5级；

3、使用环境湿度：-20℃~+70℃；

4、相对湿度：10%~90%；

5、介质温度：-20℃~+80℃；

6、长期稳定性：优于0.1%FS/年；

7、温度稳定性：±0.2%/10℃；

8、电源:：24VDC；

9、信号输出：两线输出4~20mA。

六、其他参数：

1、介质密度范围：0.5g/cm3~2.0g/cm3 。

2、过载能力：标准量程的5倍。

3、变送器防护等级：IP65。

4、传感器防护等级：IP68。

5、防爆标志：iaIICT4本质安全型；

6、变送器外壳材料：膜压铸铝；

7、传感器材质：普通型:不锈钢；防腐型:聚四氟乙烯；

8、连接件尺寸:法兰DN50 PN2.5（JB81-59）；螺纹M56×2。

七、结构和材料:

1、变送器中继箱：铸铝，100×68×110，外壳环氧树脂喷涂；

2、变送器探头：1Crl8Ni9Ti，∮29×150，防腐为∮44×140；

3、导气电缆：直径∮7的6芯聚氯乙烯电缆、防腐电缆护套为聚四氟；

4、重量（不含导气电缆）：约0.6kg；

5、电气接口：M20×1.5。

八、电气连接图:

九、安装与调试方法：

1、缆式和杆式液位变送器具有多种安装固定方式，以适应不同现场情况。当现场不能够提供M20×1.5的内螺纹或法兰等工艺设施时，可选择墙壁安装式、水平管架式和垂直管架式等三种安装方式可选择，使您在现场安装时得心应手。

2、在测量流动性较大的介质时，为防止传感器剧烈摆动，用户可选用配重附件，以起到稳定传感器的作用，加配重时一定要要把配重物体放入容器底部，以免拉坏传感导线。

在现场环境较恶劣时，用户应选用传感器防护罩来保护传感器，以免被异物损坏或影响测量的准确性。

3、使用型杆式液位变送器时，如果不是金属容器，则需要把变送器的外壳用一根导线接入容器的底部，否则测量不准确。

本产品在出厂时已经校准，若需要现场调整可采取以下方法：

1、采用智能电路的调试方法：

现场调零------当液位位处于低位时，同时按住“Z”键和“S”键8秒钟后同时松开，再将 “Z” 键按一下，输出电流自动调整到4mA。

现场调满------当液位处于高位时，同时按住“Z”键和“S”键8秒钟后同时松开，再将“S”键按一下，输出电流自动调整到20mA。

2、采用模拟电路的调试方法：

当液位在下限时，用螺丝刀缓慢旋转“Z”电位器，观察电流表的读数接近4mA。

当液位在上限时，用螺丝刀缓慢旋转“S”电位器，观察电流表的读数接近20mA。

如此反复2-3次以上，直到零点和量程都分别为准确的4mA和20mA。

调整好后，应将变送器的盖子拧紧。

十、注意事项:

1、凡供货产品均带有使用说明书及合格证，其中有产品编号、技术参数、出厂日期等，请认真核对，以免用错。

2、接供电电源时应严格按照我公司接线说明进行连接。

3、使用中发现异常，应关掉电源，停止使用，进行检查，或直接向我公司技术部门。

4、运输、储存时应恢复原包装，存放在阴凉、干燥、通风的库房内。

十一、选型一览表：

型谱										说明
50										静压式液位传感器（）
类别	1									缆式
	2									杆式（传感器装在底部，直接接触液体介质）
	3									防腐式
	4									导压杆式（传感器装在上部，不直接接触介质）
过程连接形式		T								支架安装
		N								法兰安装DN40 PN1.0
		Y								特别约定
传感器连接材料			1							304	杆式
			2							316
			3							316L
			4							丁晴橡胶与聚氯乙烯复合物	缆式
			5							聚四氟乙烯，（聚丙烯法兰）
防爆方式				O						不防爆
				E						本安防爆Exia ⅡCT6
显示方式					O					不带现场批示
					Z					带电流表指示（0-****刻度）
					X					带现场显示
配重情况						O				无需配重
						W				需要配重
							-□			安装高度（mm）
								-□		测量高度（mm）
									-□	被测介质密度（g/cm3）
