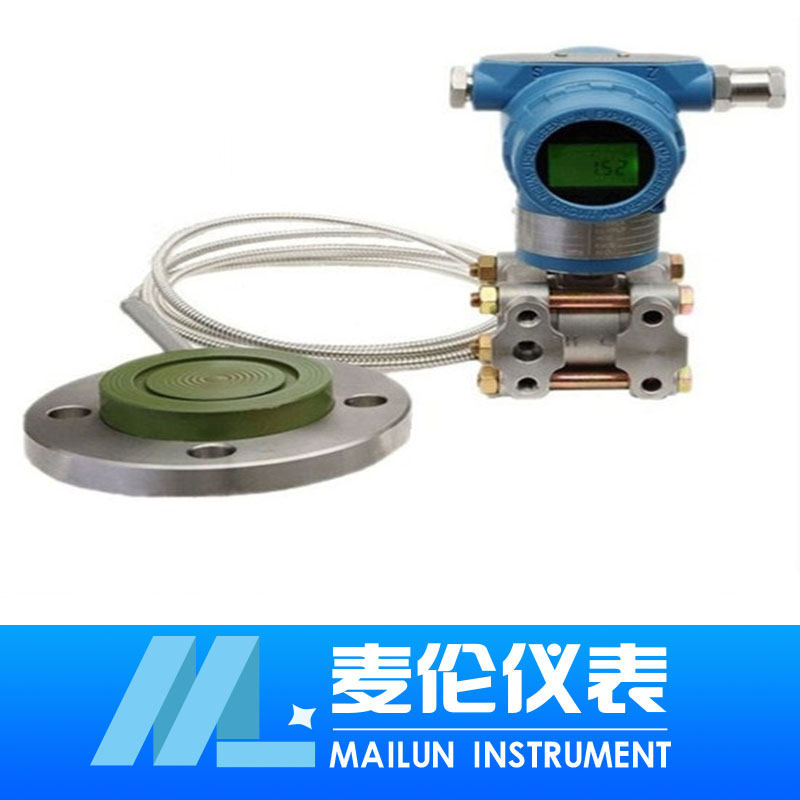

单法兰远传压力液位变送器
一、仪表概述:单法兰远传压力液位变送器是引进国外**技术和设备生产的新型变送器,关键原材料,元器件和零部件均源自进口,整机经过严格组装和测试,该产品具有设计原理**、品种规格齐全、安装···
订购热线:181-5507-8261
![](http://www.jsmlyb.com/images/weixin.jpg)
![立即咨询](http://www.jsmlyb.com/picture/buynowsmalls.gif)
一、仪表概述:
单法兰远传压力液位变送器是引进国外**技术和设备生产的新型变送器,关键原材料,元器件和零部件均源自进口,整机经过严格组装和测试,该产品具有设计原理**、品种规格齐全、安装使用简便等特点。由于该机型外观上完全融合了目前国内流行,并被**使用的两种变送器(罗斯蒙特3051与横河EJA)的结构优点,让使用者有耳目一新的感觉,同时与传统的系列产品在安装上可直接替换,有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展,该系列产品除设计小巧精致外,更推出具有HART现场总线协议的智能化功能。
MIK3051LT单法兰压力变送器可对各种容器进行液位,密度的精度测量,有平法兰和插入式法兰两种,适用于高粘度介质或悬浮液体测量。
二、测量原理:
单法兰远传压力液位变送器是由3051GP智能型压力变送器用毛细管跟不锈钢法兰盘连接,是一种通过安装在管道或容器上的远传装置来感受被测压力,该压力经毛细管内的灌充硅油(或其它的液体)传递至变送器的主体,然后由变送器主体内的δ室和放大线路板,将压力或差压转换4~20mA.DC信号输出,与符合HART协议的手操器配合,可以相互通讯,进行设定和监控。
三、适用介质:
1、高温下粘稠介质;
2、易结晶的介质;
3、带有固体颗粒或悬浮物的沉淀性介质;
4、强腐蚀或剧毒性介质;
5、可消除导压管泄漏污染周围环境现象的发生;可免去采用隔离液时,因测量信号的不稳定,需要经常补充隔离液的繁琐工作;
6、连续测量界面和密度;
7、远传装置可避免不同瞬间介质的交混,从而使测量结果真实地反映过程变化的实际情况;
8、卫生清洁要求很高的场合;
9、如食品、饮料和医药工业生产中,不仅要求变送器接触介质部位符合卫生标准,并且应便于冲洗,以防止不同批量介质的交叉污染。
四、基本特点:
1、逐台进行模拟“在线运行”考核,保证变送器在极限环境温度、介质温度和工作压力(包括正压或真空)下,稳定而可靠地工作。
2、采用“动态型面”远传膜片结构,超载后膜片不会受损;长期工作后精度不会发生变化。
3、选用全熔焊和刚性密封结构的灌充系统,根除了漏油现象的发生。
4、设计新颖的毛细管结合部件,使毛细管得到可靠的保护,在现场使用不易折断。
5、品种、形式和尺寸多样的远传装置,以及丰富的灌充液种类,可以满足各种不同场合的测量需要。
6、可提供各种特殊需要产品,包括高温、高真空、快响应和不等长毛细管(长度≤3米)远传压力变送器。
五、智能型性能特点:
单法兰远传压力变送器是对压力变送器技术的延伸和发展,根据不同比重的液体在不同高度所产生压力成线性关系的原理,实现对水、油及糊状物的体积、液高、重量的准确测量和传送。
1、指示新颖、读数直观、醒目、观察指示器的方向可根据用户需要改变角度。
2、结构简单:无任何可动或弹性元件,因此呆靠性极高,维护量极少。
3、安装方便:内装式结构尤其显示出这一特点,无需任何工具。
4、调整方便:零位、量程两个电位器可在液位检测有效范围内任意进行零点迁移或量程的改变,两个调整互不影响。
5、用途**;适用于高温高压、强腐蚀等介质的液位测量。
6、测量范围大,不受贮槽高度的限制。
7、指示机构与被测介质完全隔离,密封性好,可靠性高,使用安全。
8、具备本安防爆和隔离防爆能力,可应用于各种危险场所。
9、具有防阻塞型设计可实现对糊状介质液位的测量。
10、精细独特的零点、满程、非线性补偿,保证仪表使用条件范围内的精度,长期稳定性好。
六、技术指标:
1、输出信号:4~20MA.DC二线制(模拟)二线制4~20mA直流信号上叠加数字信号,由用户选择线性或开方输出。(智能)
2、供电电源:12~45V.DC;
3、负载特性:
电源影响:<0.005%输出量程/V;
负载影响:电源稳定时,无负载影响;
测量精度:调校量程的±0.1%,±0.2标配精度为±0.2%,若选择其他精度请在订货选型时注明;
量 程 比:10:1或100比1;
阻 尼:通常可在0.1~16秒之间可调,当灌充惰性液或带远传装置时,时间常数会增大;
启动时间:<2秒,不需预热。
4、工作环境:环境温度 -29~93℃(模拟放大器);
29~75℃(数字/智能放大器);
-29~65℃(带显示表头);
环境湿度 0~95%。
5、防护特性:防护能力 IP65;
6、防爆类型:隔爆型 Exd II BT4-6;
本安型 Exia II CT5。
7、静压影响:零位误差:±0.5%量程限值,对于32MPa在管道压力下通过调零给予校正。
8、电磁辐射影响:0.05%量程值,接受辐射频率27~500MHz,试验场强3V/m。
9、指示表(%):液晶数显 精度±0.2%。
10、振动影响:任何方向200Hz振动时,±0.05%/g。
11、安装位置:膜片未垂直安装,可能产生小于0.24KPa的零点误差,但可通过调零来修正。
12、重 量:3.9Kg(不包括附件)。

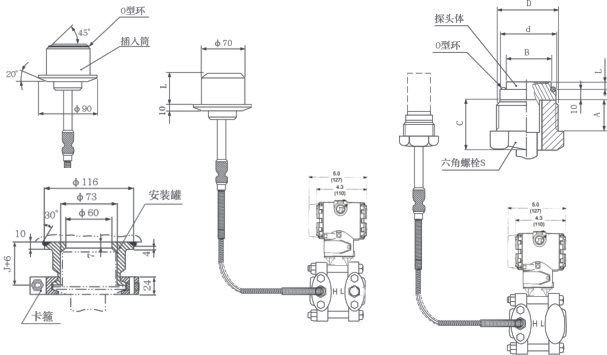

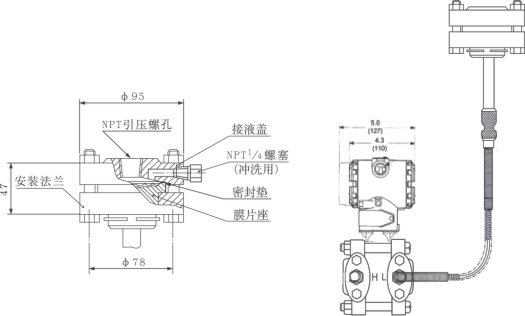

七、远传压力变送器分类及结构图:

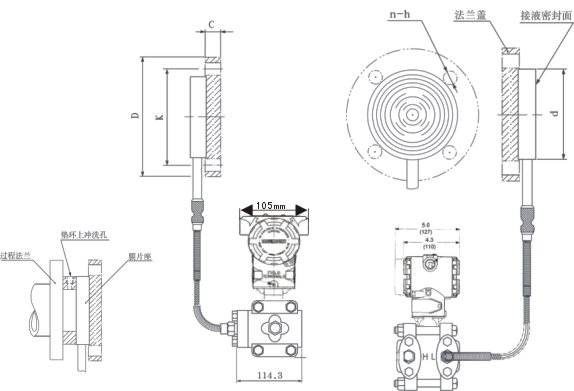

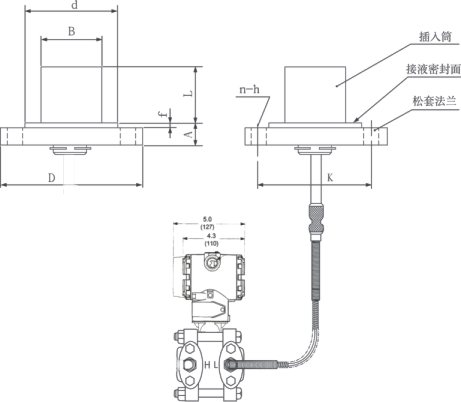

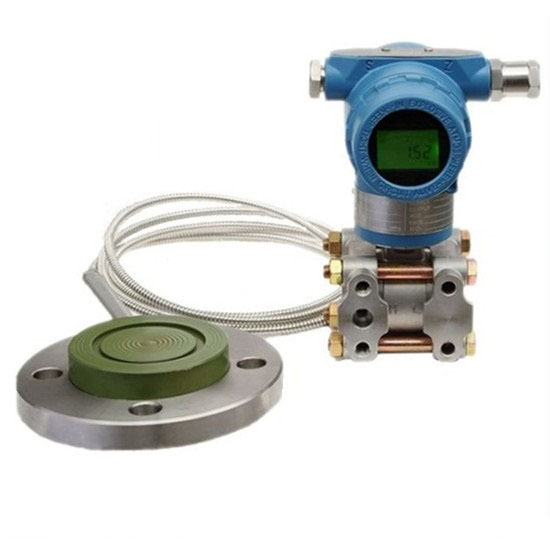

1、平法兰远传压力变送器(RFW):
|

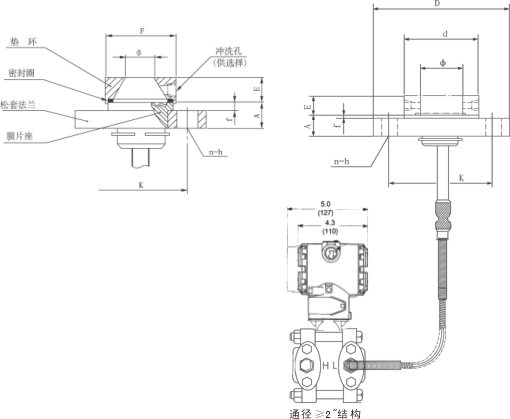

2、凸法兰式远传压力变送器(EFW):
|
3、扁平式远传压力变送器(PFW):
![]() |
4、螺纹安装式远传压力变送器(RTW):
|
5、卫生式远传压力变送器(SSW):
|
6、螺纹连接式远传装置(UCW):
|
八、使用注意事项:
在使用过程中的要注意考虑下列情况:
1、测量液体压力时,远传压力变送器的安装位置应避免液体的冲击(就是水锤现象),以免传感器过压损坏。
2、在远传压力变送器变送器冬季发生冰冻时,按装在室外的变送器必需采取防冻措施,避免引压口内的液体因结冰体积膨胀,导至传感器损坏。
3、接线时,将电缆穿过防水接头(附件)或绕性管并拧紧密封螺帽,以防雨水等通过电缆渗漏进变送器壳体内。
4、远传压力变送器变送器在测量液体压力时,取压口应开在流程管道侧面,以避免沉淀积渣。
5、要防止法兰液变送器与腐蚀性或过热的介质接触,还要防止渣滓在导管内沉积;
6、在测量气体的压力时,取压口要开在流程管道的**,且法兰液位变送器也要安装在流程管道的上部以便让沉积的液体快速注入到流程管道中。
7、远传压力变送器要注意传感器的导压管要安装在温度波动小的地方;
8、远传压力变送器的测量蒸汽或其它高温介质时,需接加缓冲管(盘管)等冷凝器,不应使变送器的工作温度超过极限。
九、远传压力变送器选型:
远传压力变送器是在变送器主体基础上附加远传装置的变型产品,所以其选型工作可分二步进行:首先确定变送器主体的类型(DP)、测量范围和结构材料,然后按现场的安装要求确定远传装置类型和尺寸。由于组成灌充系统的各参数(如灌充液的工作温度、粘度和毛细管的长度)与变送器的性能指标密切相关,因此归入变送器主体选型范畴,不单独列表选择。
