压缩空气流量计如何处理
发布时间：2021-07-15 00:54:52
压缩空气流量计实际应用中应注意的问题及处理方法，安装拆卸方便等诸多优点，形成了国内流量测量的“漩涡热”／908／近年来，我公司在抚顺多家炼油厂自备热电站设计时，考察了辽宁省压缩空气流量计的使用情况。
用户认为当被测介质的温度和压力在所选仪器的技术参数范围内时，有些仪器可以使用，有些仪器会产生自身的振荡，而有些仪器即使工作条件稳定，误差也很大。当温度、压力波动频繁时，仪器不能使用
从厂家的角度看，生产方式不规范，如采用散件组装、实物测绘后自行加工等，设备简单，据笔者了解，虽然辽宁省的一些仪器生产厂家已经建立了流体试验装置，但采用取样法标定流量系数K'，直接影响K'
的精度，由于动力设备耗电量大，运行成本高，很少使用，不利于对于压缩空气流量计流量系数K'的标定，使压缩空气流量计在应用中准确可靠地检测流体流量，笔者认为应首先选择产品，并注意以下事项

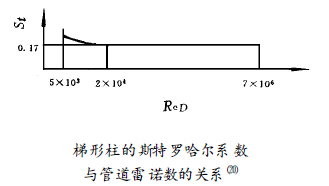

消除干扰，正确选择和安装；对流体温度和压力的波动应采取补偿措施，以克服其变化引起的干扰；管道中介质的雷诺数应大于2×104，见下图
被测流体应具有与所选口径流体相同的性质，否则应按口径选择程序重新调整；压缩空气流量计应安装在远离动力设备和频繁更换阀门的地方。如果管道振动，应考虑在压缩空气流量计前后管道约2D处安装固定支架，以减少振动； 如果在管道上安装其他温度和压力测量元件，则应位于压缩空气流量计；下游（5-8）d处，用于检测液体介质和液氨等低沸点液体，应防止气体沉淀或液体气化，并防止产生孔洞。脱气器可安装在管道上。对于低沸点流体，压缩空气流量计应尽可能安装在储罐出口的管道上，并采取保护措施（如保温、隔热、，等）取
流体是否产生空化的判断公式为；
式中p为管道内流体压力， MPa;
Δp——发生体前后流体的压差，MPa
P0——工作温度下流体的饱和蒸气压， MPa;
D——工况下流体的密度，kgm3
V——流体的流速，Ms
在计算ΔP时，应使用实际大流量来计算
式中，Vmax——流体的实际大流量， m s;
mmax——流体的实际大流量， kg h;
D—压缩空气流量计壳体的内径，mm
压缩空气流量计的信号传输线应为金属屏蔽线，并有良好的接地措施压缩空气流量计输出信号带的负载不应超过规定值；压缩空气流量计的安装位置应避开热源和强磁场；为了准确地检测流体流量，必须使用从实际校准中获得的流量系数K'，为消除漂移引起的误差，应定期校准；其他常规要求已在制造商手册中介绍，不再重复
压缩空气流量计的补偿；压缩空气流量计检测到的流体流量是工作时的体积流量条件；当使用压缩空气流量计检测气体或蒸汽流量时，通常用标准体积流量或质量流量表示。此时需要对流体性质的变化和工况的波动进行补偿，否则也会产生较大的误差。随着仪器技术的发展，智能仪器和计算机得到了**的应用，根据给定的数学模型计算参数，完成自动补偿功能；流体工况波动引起的误差计算与修正；由于气体大多以标准状态体积流量或质量流量表示，蒸汽的计量单位是质量流量，压缩空气流量计直接检测工作状态下的流体体积流量，根据不同的密度将其换算成标准状态的体积流量或质量流量。由于换算系数中包含了流体密度系数，流体工况的波动会导致计算误差。
