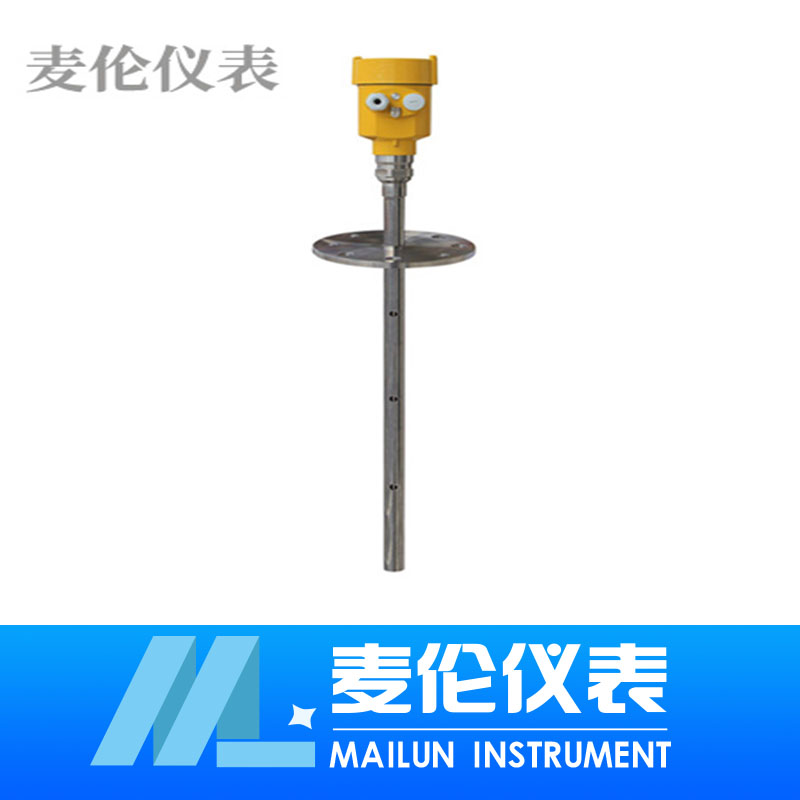

高温高压导波雷达液位计

一、仪表概述：反射的脉冲信号沿缆式或杆式探头传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所···

订购热线：181-5507-8261

产品详情

一、仪表概述：

反射的脉冲信号沿缆式或杆式探头传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离D与脉冲的时间行程T成正比：D=C×T/2 其中C为光速因空罐的距离E已知，则物位L为：L=E-D；

2、输出：

通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4…20mA输出；

3、测量范围：

F-测量范围；E-空罐距离；B-顶部盲区；H-探头到罐壁的zui小距离顶部盲区是指物料zui高料面与测量参考点之间的zui小距离。底部盲区是指缆绳zui底部附近无法精确测量的一段距离。顶部盲区和底部盲区之间是有效测量距离；

4、注意：只有物料处于顶部盲区和底部盲区之间时，才能保证罐内物位的可靠测量。

三、应用场合：

雷达适用于高温（350℃）、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。该仪器主要技术指标达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可**应用于冶金、建材、能源、石化、水利、粮食等行业。

四、性能特点：

1、无盲区，高精度。

2、两线制技术，是差压仪表、磁致伸缩、射频导纳、磁翻板仪表的优良替代产品。

3、不受压力变化、温度变化、惰性气体、真空、烟尘、蒸汽等环境影响。

4、安装简便，牢固耐用，免维护。

5、HART或PROFIBUS-PA通信协议及基金现场总线协议，标定简便、通过数字液晶显示轻松实现现场标定操作，通过软件GDPF实现简单的组态设定和编程。

6、测量灵敏，刷新速度快。

7、适用于高温工况，高达200℃过程温度，当采用高温延长天线时可达300℃。

五、技术指标：

1、zui大量程：缆：30m/棒：6m；

2、钢缆/棒直径：￠6mm/￠10mm；

3、过程温度：-200～400℃；

4、过程压力：真空～400bar；

5、工作频率：100MHz-1.8GHz；

6、重复性：±3mm ；

7、分辨率：1mm；

8、采样：回波采样54次/s；

9、响应速度：>0.2S（根据具体使用情况而定）；

10、精度：<0.1%；

11、输出电流信号：4-20mA ；

12、通讯接口：HART通讯协议；

13、过程连接：G1-1/2，G3/4法兰:DN50，DN80，DN100，DN150；

14、电源：24VDC（±10%）

15、纹波电压:1Vpp；

16、外壳防护等级：IP68；防爆等级：EXiaIICT6；

六、可以通过三种方式调试：

1、通过显示调整模块PM；

2、通过调试软件SOFT；

3、通过HART手持编程器。

通过SOFT软件调试：

无论那种信号输出，4-20mA/HART，雷达传感器都可以通过软件进行调试。采用SOFT软件进行仪表调试，需要一个仪表CONNECTCAT驱动器。

使用软件调试的时候，给雷达仪表加电24VDC，同时在连接HART适配器前端加一个250欧姆的电阻。如果一体式HART电阻（内部电阻250欧姆）的供电仪表，就不需要附加外部电阻，HART适配器可以和4…20mA线并联。

七、安装指导：

下述安装指导适用于杆式和缆式探头，管式探头测量与安装方式无关。

安装位置：

1、距离罐壁的距离建议为罐直径的1/6－1/4（至少300mm，混凝土罐至少400mm）；

2、不要安装在金属罐中间；

3、不要装在下料口处；

4、选择探头长度时，注意探头底部距罐底约大于30mm；

5、注意介质温度。

罐内障碍物：

1、安装时注意探头距离障碍至少200mm。

干扰的祛除：

1、干扰回波抑制：软件可实现对干扰回波的抑制，从而达到理想测量效果；

2、旁通管及导波管（仅适用于液体）对于粘度不打于500cst，可采用旁通管，导波管或管式来避免干扰。

液体标准安装：

对于粘度≤500cst且不易产生粘附的介质，管式探头是理想方案，其特点如下：

的可靠性；

1、可用于介电常数大于等于1.4的任何介质，测量与介质的导电性无关；

2、罐内障碍物及短管尺寸不影响测量；

3、比杆式探头能承受的横向压力高；

4、对于高粘度的介质，建议使用杆式探头。

卧罐及立罐上的安装：

1、管式探头及杆式探头zui长可到6米对于测量距离超过6米的罐，可选用8mm缆式探头；

2、安装及固定方式同固体粉仓测量；

3、对距罐壁的距离无限制，只要避免探头接触罐壁；

4、如果罐内障碍物比较多或过于靠近探棒时，请选用管式探头。

八、环境所造成影响的因素有：

1、障碍物的影响。

如果仪表发射的电磁波接触到障碍物，那么就会得到一个干扰波形。如果无法选择其他理想的安装位置时，选择波束角小的仪表或者采用导波管或旁通管的安装形式是可以解决问题的。

2、传播介质的影响

（1）温度；

（2）压力；

（3）传播介质的腐蚀性；

（4）传播介质中是否含有蒸汽或粉尘等；

（5）环境中挥发物质的结晶问题或粉尘的粘附问题。

解决好上述问题，那么我们就保证了，电磁波或超声波到达被测料面时，没有大的衰减。通过被测料面的反射，得到一个回波信号。回波信号的强弱和被测料面以下状态相关。

1、被测物质的介电常数或硬度；

介电常数影响了电磁波反射的强弱。介电常数越大，反射回波则越强。而硬度则是对声波的反射而言的。硬度越大，声波的反射越强。

2、被测料面的堆角；

3、被测料面的稳定性；

4、被测物的颗粒度和疏松度；

5、被测物的湿润度。

九、高温高压导波雷达物位计,高温高压导波雷达液位计数据对照表：

表一：

产品型号	RD701	RD702	RD703
应用范围	适用复杂测量，液体和固体颗粒状介质，大粉尘环境。	适用于固体、液体介质测量，粉状颗粒介质。	固体粉尘、液体测量，可用于介电常数比较小的液体。
测量范围	0~30米	0~6米	0~30米
连接方式	螺纹（G1-1/2″，1-1/2″NPT），法兰（DN50/80/100/150）
料仓开口	螺纹（Φ40），法兰（DN50Φ60/ DN80Φ90/ DN100Φ110/ DN150Φ160mm）
工作温度	-40~350℃
工作压力	-1.0~4.0MPa
精度	0.2%±1mm（顶部盲区500mm）
采样	回波采样 55次/秒
防爆等级	EXiaIICT6/ExdIICT6
防护等级	IP66
信号输出	两线4~20mA/HART或三线4~20mA

表二：

产品型号	ZWRD704	ZWRD705	ZWRD706
应用范围	适用复杂测量。可测高温型液体介质。	适用于腐蚀性液体介质。	介电常数低或表面波动液体。
测量范围	0~6米	杆式6米/缆式20米	0~6米
连接方式	螺纹（G1-1/2″，1-1/2″NPT），法兰（DN50/80/100/150）
料仓开口	螺纹（Φ40），法兰（DN50Φ60/ DN80Φ90/ DN100Φ110/ DN150Φ160mm）
工作温度	-40~350℃
工作压力	-1.0~4.0MPa
精度	0.2%±1mm（顶部盲区500mm）
采样	回波采样 55次/秒
防爆等级	EXiaIICT6/ExdIICT6
防护等级	IP66
信号输出	两线4~20mA/HART或三线4~20mA

十、选型一览表:

产品选型一：

RD701/2/3	A	缆式探头									探头形式
	B	单杠式探头
	C	平行杆式探头
		P	标准型（非防爆）								防爆
		I	本安型（Exia II CT6）
		F	隔爆型（Exd II CT6）
			1	螺纹G1-1/2″							连接方式
			2	螺纹1-1/2″NPT
			3	法兰DN50 PN1.6（HG2094-97）
			4	法兰DN50 PN1.6（HG2094-97）
			5	法兰DN50 PN1.6（HG2094-97）
			6	法兰DN50 PN1.6（HG2094-97）
				1	碳钢						材质
				2	不锈钢
					□	（mm）					探头量程长度
						0	常压				工作压力
						1	1.6 MPa
						2	2.5 MPa
						3	4.0 MPa
							M	普通-40~150℃			工作温度
							H	高温-40~230℃
							G	超高温-40~350℃
								Y	带		编程器
								N	不带
									1	两线制DC24V 4~20mA/HART	接线方式
									2	三线制DC24V 4~20mA
RD701/2/3											备注

产品选型二：

RD704/5/6	P	标准型（非防爆）								防爆
	I	本安型（Exia II CT6）
	F	隔爆型（Exd II CT6）
		A	PP/-40~80℃							天线材料/工作温度
		B	PTFE/-40~230℃
			1	DN50 P1.6						法兰规格
			2	DN80 PN1.6
			3	DN100 PN1.6
			4	DN150 PN1.6
				1	碳钢法兰					法兰形式
				2	不锈钢法兰
				3	PP翻边法兰
				4	PTFE翻边法兰
					1	无				容器接管长度
					2	50mm
					3	100mm
					4	150mm
					5	200mm
					6	按用户要求
							Y	带		编程器
							N	不带
								1	两线制DC24V 4~20mA/HART	接线方式
								2	三线制DC24V 4~20mA
RD704/5/6										备注
