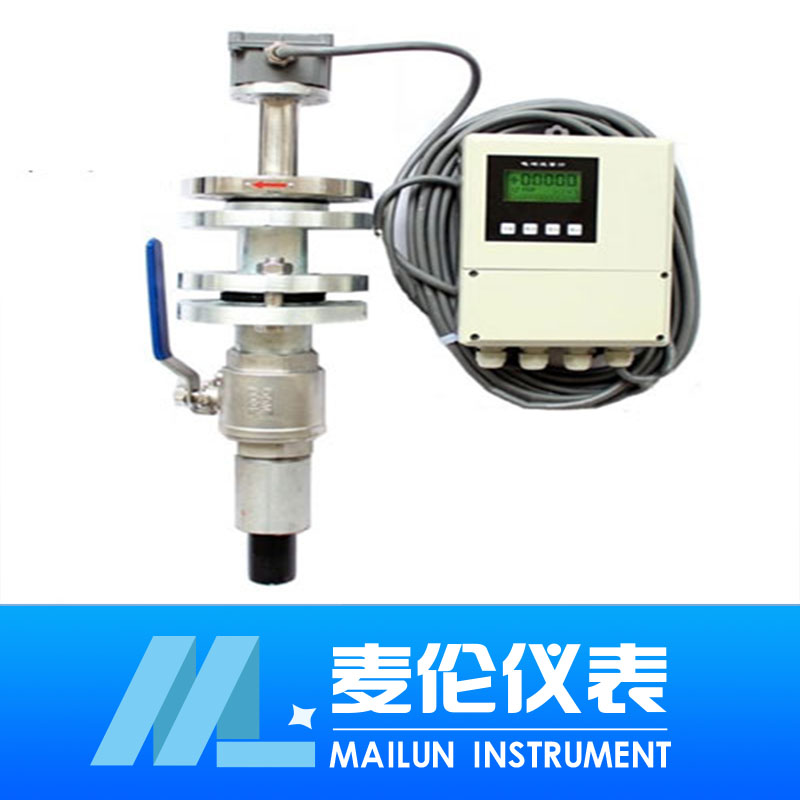

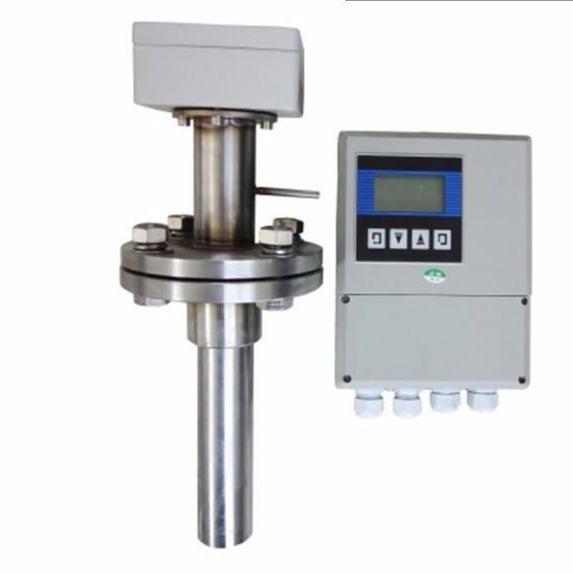

插入分体式电磁流量计
![](http://www.jsmlyb.com/images/weixin.jpg)
![立即咨询](http://www.jsmlyb.com/picture/buynowsmalls.gif)
与普通的电磁流量计原理相同,插入式电磁流量计的测量原理同样是基于法拉第电磁感应定律UWW。不同的是,插入式电磁流量计的体积很小,易于安装、拆换。现在面上的插入式电磁流量计的检测电极多数安装在自身底面,极间距D很小,其结构如图1-2所示。
插入式电磁流量计在进行流量流速测量时,将其电极深入到流场内某一平面,着重对电极所在位置的点的流速情况进行测量。改变测量位置,测量不同点的流速,对这样一系列的点进行流速测量后,进行计算整合,得出整个目标流场的平均流速。所W说插入式电磁流量计是一种点流速的流量计。
插入式电磁流量计的优缺点
优点:
(1)插入式电磁流量计的结构不复杂,制造的成本也不高,重量较轻,容易安装、拆卸维修、方便定期检查更换,它几乎能够实现在工业现场管道的任意位置进行测量。
(2)压损很小,对于大口径的压损,甚至可W完全忽略,管道口径越大的话,这个优点会越发明显。
(3)流量计测量头部分的种类多种多样,完全可W根据被测对象来进斤选择,所W它适合测量的流体类型是十分**的。同一种型号的测量头对多种曰径的工业管道都适用,这样既可W为测量者减少使用仪表的数量,又可以给设计、生产、巧货及现场的测量使用给予非常大的方便。
(4)插入式电磁流量计的校验过程十分简单方便,通常情况下只需要校正检验测量头部分,不需要校验测量装置的口姪与流量计的口径相互对应,而且对于中小口径的测量装置,校验费用很低,所W也在一定程度上解决了大口径流量计校验繁琐的问题。
缺点;
插入式电磁流量计的非线性较大,测量精度不是很高,一般在±2%一3%之间。
通过上的优点不难发现,与传统电磁流量计相比,插入式电磁流量计低廉的价格,压损小,重量轻,简单方便的安装与拆卸等优点是其**得到应用且深受好评的原因。且在大口径管道的流量检测时,其插入式的结构特点使其往往更具优势。所以说在工业上,测量大口径管道时用插入式电磁流量计来替代传统的电磁流量计是大势所趋,它既继承了传统电磁流量计的优点,又通过自身结构特点弥补了传统电磁流量计的不足。所W说对插入式电磁流量计进行未来更进一步的研究是非常有必要的。
产品概述
插入式电磁流量计是在管道式电磁流量计的基础上发展起来的一种新型流量仪表,它在保留管道式电磁流量计优点的基础上,针对管道式电磁流量计在管道上安装困难,费用大等缺陷,根据尼库拉磁(NIKURADS)原理,用电磁方法通电测量流体的平均流速,从而获得流体的体积流量。特别是采用带压开孔、带压安装技术后,插入式电磁流量计可在不停水的情况下安装,也可以在铸铁管道,水泥管道上安装。插入式电磁流量计的研制成功,为流体流量的检测提供一种新手段。
产品特点
-
插入式电磁流量计在官道流量检测中,安装简单,可不断流,现场课带压开孔,具有**的安装优势与价格优势;
-
适用于水,污水,酸,强碱等导电率在5us/cm以上的液体流量检测,导电率的变化不影响性能的改变,极强地适应流 体复杂变化。特别适用于供排水管道的流量测量;
-
流量计无机械可动部件,转换器采用优化设计,结构紧密,容易安装,转换器和传感器具有互换性,可自由变更测量 范围(0.5m/s~10m/s);
-
流量的检测只与插入深度有关,故该流量计通用性广,互换性强。一种型号就可适用于各种规格管道的流体测量要求;
-
可与任何标准二次仪表连接;
-
4~20mA电流输出;
-
可设置脉冲输出;
-
RS485接口、HART通讯协议、MODBUS协议;
-
量程自动切换功能。流量计在流量范围变化时,量程可自动切换,保证全量程范围内准确测量;
-
正反流向计算功能。用户可选择正向计量或反向计量(出厂为正向计量);
-
上下限报警。用户可根据需要设定上下限瞬时流量,当流量超过上限或下限设定值时蜂鸣器报警或有继电器输出(用 户可选);
-
空管报警。在工作状态下,当流量计测量管内空管,瞬时流量为零,右上角显示报警;
-
断电保护,流量计的运算结果和用户设定的参数再断电后不会丢失,EEPROM可保存设定参数和累计值;
-
小信号切除功能。用户可通过显示面板设置下限电压或下限流量,从而切除干扰小信号;
-
仪器应用“自动归零”原理,消除电化学干扰信号,零点自稳;
-
转换器和传感器具有多种防护等级及安装方式,有适用于潜水安装的IP68。
技术参数
管径 |
300-3000mm |
流速范围 |
0.1~10m/s |
精度 |
0.5~10m/s:±1.5%FS;0.1~0.5m/s:±2.0%FS |
0.1~10m/s:±2.5%FS(FS指40%~-****满量程流量) |
|
电导率 |
> 5μs/cm |
直管段 |
前5DN,后3DN |
介质温度 |
-20℃~/ 130℃ |
环境温度 |
-20℃~/ 60℃ |
耐压 |
1.6MPa |
防护等级 |
IP65(一体) IP68(分体) |
电极材质 |
316L不锈钢 |
输出信号 |
4-20mA;RS485;HART协议;MODBUS协议 |
传感器材质 |
不锈钢 |
工作电源 |
220VAC,允差15%或24VDC,纹波≤5% |
功率 |
6.5W |
耐压等级 |
≤1.6MPa |
测量范围
|
0.5 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
300 |
127 |
254 |
509 |
763 |
1017 |
1272 |
1526 |
1780 |
2035 |
2289 |
2545 |
350 |
173 |
346 |
692 |
1039 |
1385 |
1731 |
2077 |
2423 |
2769 |
3116 |
3464 |
400 |
226 |
452 |
904 |
1356 |
1809 |
2261 |
2713 |
3165 |
3617 |
4069 |
4523 |
450 |
286 |
572 |
1145 |
1717 |
2289 |
2861 |
3434 |
4006 |
4578 |
5150 |
5725 |
500 |
353 |
707 |
1413 |
2120 |
2826 |
3533 |
4239 |
4946 |
5652 |
6359 |
7069 |
600 |
509 |
1017 |
2035 |
3052 |
4069 |
5087 |
6104 |
7122 |
8139 |
9156 |
10180 |
700 |
692 |
1385 |
2769 |
4154 |
5539 |
6924 |
8308 |
9693 |
11078 |
12463 |
13847 |
800 |
904 |
1809 |
3617 |
5426 |
7235 |
9043 |
10852 |
12660 |
14469 |
16278 |
18086 |
900 |
1145 |
2289 |
4578 |
6867 |
9156 |
11445 |
13734 |
16023 |
18312 |
20602 |
22891 |
1000 |
1413 |
2826 |
5652 |
8478 |
11304 |
14130 |
16956 |
19782 |
22608 |
25434 |
28260 |
1200 |
2035 |
4069 |
8139 |
12208 |
16278 |
20347 |
24417 |
28486 |
32556 |
36625 |
40694 |
1400 |
2769 |
5539 |
11078 |
16617 |
22156 |
27695 |
33234 |
38773 |
44312 |
49851 |
55390 |
1600 |
3617 |
7235 |
14469 |
21704 |
28938 |
36173 |
43407 |
50642 |
57876 |
65111 |
72346 |
1800 |
4578 |
9156 |
18312 |
27469 |
36625 |
45781 |
54937 |
64094 |
73250 |
82406 |
91562 |
2000 |
5652 |
11304 |
22608 |
33912 |
45216 |
56520 |
67824 |
79128 |
90432 |
101736 |
113010 |
2200 |
6839 |
13678 |
27356 |
41034 |
54711 |
68389 |
82067 |
95745 |
109423 |
123101 |
136778 |
2400 |
8139 |
16278 |
32556 |
48833 |
65111 |
81389 |
97667 |
113944 |
130222 |
146500 |
162778 |
2600 |
9552 |
19104 |
38208 |
57311 |
76415 |
95519 |
114623 |
133726 |
152830 |
171934 |
191038 |
2800 |
11078 |
22156 |
44312 |
66468 |
88623 |
110779 |
132935 |
155091 |
177247 |
199403 |
221558 |
|
|
