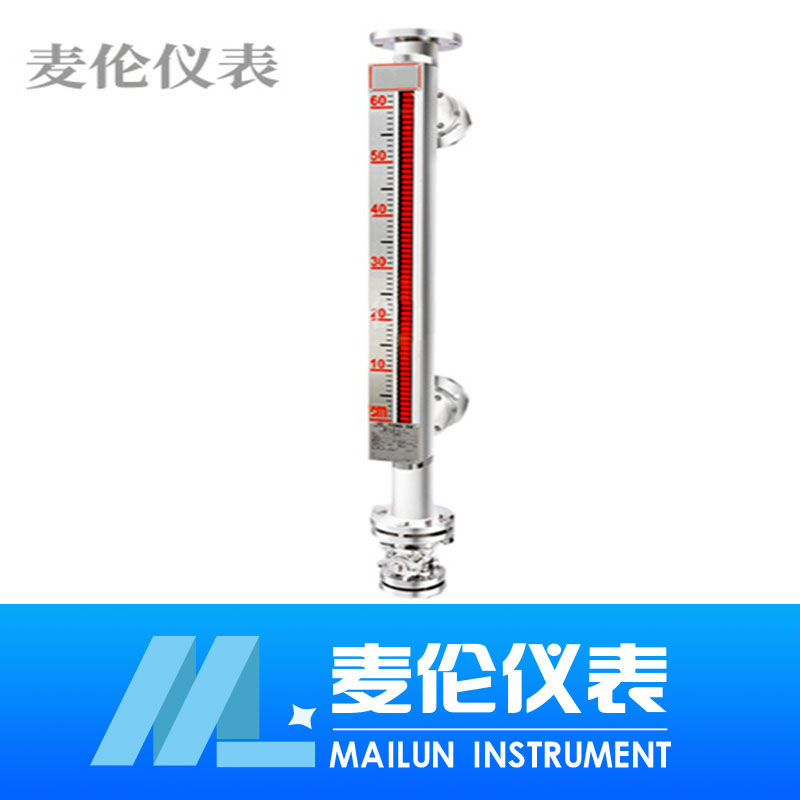

磁浮子式翻板液位计

一、仪表概述:磁浮子翻板液位计是在借鉴国内外同类产品的基础上,积极吸收、揉合众多产品的优点,通过公司技术人员的精心设计而成的。采用优质磁体和进口电子元件,使产品具有:设计合···
订购热线:181-5507-8261
立即咨询
一、仪表概述:
磁浮子翻板液位计是在借鉴国内外同类产品的基础上,积极吸收、揉合众多产品的优点,通过公司技术人员的精心设计而成的。采用优质磁体和进口电子元件,使产品具有:设计合理、结构简单、使用方便、性能稳定、使用寿命长、便于安装维护等优点。同时,随着市场需求的变化公司产品也在不断地实现质量技术的升级和生产工艺的改进、拓宽本液位计的应用领域及适用范围。另外,本液位计输出信号多样,实现远距离的液位指示、检测、控制和记录。



1、基本型
磁翻板是根据浮力原理,浮子在测量管内随液位的升降而上、下移动,浮子内的磁钢通过耦合作用,驱动红、白色翻柱翻转180°,液位上升时翻柱由白色转为红色,下降时由红色转为白色,从而实现液位指示。
2、电远传
在浮子液位计上安装变送器,通过浮子上下移动,经磁耦合作用使导杆内测量元件依次动作,获得电阻信号变化,转换成0~10mA或4~20mA的标准信号输出,与显示仪表或计算机连接,达到远传目的。
3、上下限开关输出
在液位计立管上由用户设定上、下限位置安装控制器,控制器内带有自保持作用的舌簧开关,利用磁性浮子随液位移动使开关动作时,实现报警或限位控制。
三、适用场合:
磁浮子翻板液位计几乎可以适用于各种工业自动化过程控制中的液位测量与控制。可以**运用于石油加工、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与监测。
四、性能特点:
1、显示器以红色指示液位,上部白色区域为无液部分,显示直观、醒目、夜明效果好。
2、液位测量范围大,不受容器规格,形状以及安装位置的限制,全过程测量无盲区。
3、液位显示器与被测介质完全隔离,安全,可靠。
4、接液部分选用不同的材料制造,可适用于各种腐蚀性介质液位的测量。
5、高温以及有毒有害和易燃易爆介质液位的测量,均具有很强的适用性。
五、技术指标:
1、基本型
测量范围:H=500 800 1100 1400 4700 2000 2500 3000 4000 5000 6000 (0~6000mm内由用户任意选择);
指示精度:526,528型 ±5mm 524型 ±10mm;
介质密度:≥0.45g/cm3;
介质粘度:<1ST(10-4m2/s);
连接法兰:(1)PN2.5,4.0MPa时,法兰为JB/T82.2-94,DN25 PN4.0可动凸面法兰;
(2)PN6.3,10.0,16.0MPa时法兰为JB/T82.2-94,DN25固定法兰。
(3)PVC材质法兰JB/T82.1-94,PN1.0MPa,DN32。其它法兰标准(如HGJ, GB,ANSI等标准)请设计部门和用户注明。
2、液位报警器
输出形式:三常开 三常闭开关信号;
工作寿命:>105次;
供电电源:24VDC 220VAC;
触点容量:220VAC 2A;
报警精度:±5mm;
环境温度:-40~±60℃;
出线口接头:内螺纹M20×1.5;
防爆标志:隔爆型dⅡBT4 合格证号:GYB95141;
本安型ibⅡBT4 合格证号:GYB95142;
本安型敷设电缆的电感、电容量不超过4.2mH、0.13υF;
本安型配用安全栅LB878S或LB978S。
3、液位远传装置
远传量程:0~6000mm(任意选用);
精度:±10mm;
回差:±10mm;
输出信号:4~20mADC;
额定负载电阻:250η;
供电电源:24VDC;
环境温度:-40~+60℃出线口接头:内螺纹M20×1.5防爆标志:隔爆型dⅡBT4 合格证号:GYB95139。
本安型ibⅡBT4 合格证号:GYB95140
量程范围(mm):300~19000;
介质密度(g/cm3):0.5~2;
介质粘度: ≤0.02Pa.S;
工作温度℃:-40~350;
压力等级(MPa):≤32;
测量精度(mm):≤±10;
安装方式:侧装式、顶装式、底装式;
防护等级:IP65;
防爆等级:ibⅡCT4(本安型)、dⅡBT3(隔爆型);
传输方式:4~20mA 或开关量;
接口法兰:PN4.5 DN25 HG20593(侧装式);
PN1.0 DN100 HG20593(顶装式、底装式),可以根据用户的需要特殊定制。
六、选型及安装方式说明:
1、必须先了解自己的设备运行的场合,测量介质是什么,即使自己不知道需要什么材质,我司也可以根据介质确定设备所用材质。
2、当配有远传配套仪表时需做到如下几条、应使远传配套仪表紧贴液位计主导管,并用不锈钢抱箍固定(禁用铁质);远传配套仪表上感应面应面向和紧贴主导管;远传配套仪表零位应与液位计零位指示处在同一水平线上;远传配套仪表与显示仪表或工控机之间的连线需单独穿保护管敷设或用屏蔽二芯电缆敷设;接线盒进线孔敷设后,要求密封良好,以免雨水、潮气等侵入而使远传配套仪表不能正常工作,接线盒在检修或调试完成后应及时盖上。
3、应根据介质情况,不定期清洗主导管清除杂质;
4、对超过一定长度(普通型>3米、防腐型>2米)的液位计、需增加中间加固法兰或耳攀作固定支撑,以增加强度和克服自身重量;
5、安装位置、应避开或远离物料介质进出口处,避免物料流体局部区域的急速变化,影响液位测量的准确性;
6、调试时、应先打开上部引管阀门,然后缓慢开启下部阀门,让介质平稳进入主导管(运行中应避免介质急速冲击浮子,引起浮子剧列波动,影响显示准确性),观察磁性红白球翻转是否正常,然后关闭下引管阀门,打开排污阀,让主导管内液位下降,据此方法操作三次,确属正常,即可投入运行(腐蚀性等特殊液体除外);磁翻板液位计也叫磁性翻板液位计,又或者是磁翻柱液位计,又叫磁性浮子液位计等。但是他们的订购需要知道的参数是一定的,比如腐蚀性的介质需要防腐的材质,防腐的等级根据介质的腐蚀性等级等量变化。又比如,自己设备的特殊情况,决定了磁翻板液位计的安装方式,因为有的场合不适合或者根本不适用某种安装方式。

七、使用注意事项:
1、 液位计与被测容器的上下分液管间需各装一只截止阀门以便打开或关闭液位计和便于液位计的维修。在上下截止阀关闭时可打开液位计底部排污法兰或卸下排污螺钉,注入清水即可清洗液位计的主体。
2、 安装液位计时,法兰中心线垂直度≤4‰,当液位计的测量范围大于3米时,需要考虑增加中间加固法兰(或耳朵攀)作固定支撑以增加强度。 配套远传液位变送器与二次仪表之间隔连线,要求连线的芯线截面面积应大于 0.8mm2。与交 流电源同路平行铺设时,至少应保持20厘米以上的间距,需单独穿铁管铺设,或用屏蔽二芯电缆铺设,屏蔽层只能一端接地。
3、配套远传液位变送器与二次仪表之间隔连线,要求连线的芯线截面面积应大于0.8mm2。与交流电源同路平行铺设时,至少应保持20厘米以上的间距,需单独穿铁管铺设,或用屏蔽二芯电缆铺设,屏蔽层只能一端接地。
4、选用液位控制器,其触点容量均以阻性负载设计,如用非阻性或大力功率负载则要用中间继电器转换。
5、对液体介质中含有悬浮杂质的亲磁物质的场合,不宜使用本液位计,因这些杂质会对浮子组件造成卡阻。
6、外形结构中的盲区(L1)与介质密度有关,故不同介质有不同盲区。
八、分类及应用:
1、插入型:该液位计适用于地下槽、池的液位测量和控制。
2、保温型:该液位计是在基型的主体外安装一个保温夹套而构成通入蒸汽等热媒剂。可以保持主体内液体的正常流动。因此适用于易凝固液体的液位测量和控制。对于低沸点液体可通入冷水等冷媒剂,以保证液位的稳定。使仪表正确指示出被测液位。
3、防霜型:是我厂专为解决低温液体液位计外结冰而设计的产品。保温夹套内是真空层。因而能有效地隔离冷、热传导。保证了液位计主体管外不会结冰、结霜。从而保证了液位计的正常使用。
4、耐强腐蚀型:该液位计所有与介质接触的零部件均采用钢塑复合管。所有能适用于各种强腐蚀介质的液位测量和控制。
5、是以磁浮子为测量元件,磁钢驱动翻柱显示,无需能源。适用于低温到高温、真空到高压等各种环境。

九、选型一览表:


型号

代码

说明

UHZ-51/52





液位计类别

0

翻板指示

1

电远传带翻板







液位计型号

0

基型

W

保温型

D

插入型

J

耐腐型

S

防霜型

Z

保温耐腐型

Y

插入耐腐型



报警控制

0

无报警

1

带上限

2

带下限

3

带上下限





浮子材质

P

不锈钢

L

防锈铝

T

S

PVC塑料

F

氟塑包裹









       主体材质

P

不锈钢

L

防锈铝

T

S

PVC塑料

F

氟塑管

PF

内衬四氟

PP

内衬丙烯

PE

内衬乙烯

连接法兰

 DN

表一

介质温度



表二

实际使用压力



表三

介质比重



要注明

订货长度



要注明



/B

防爆型

表一:

公称压力

Mpa

Kgf/ cm2

0.6

1.0

1.6

2.5

4.0

6.3

10

16

220

320

代号

不锈钢

A

B

C

D

E

F

G

H

I

J

碳钢

a

b

C

d

e

f

g

h

i

j

法兰标准

HG20593-97 DN20(RF)

HG20595-97(RF)DN20

H12-0-2

H12-0-3

表二:

介质温度

-40~0℃

≤80℃

≤100℃

≤150℃

≤300℃

≤350℃

≤480℃

代号

A

B

C

D

E

F

G

表三:

使用压力

(实际)

Mpa

Kgf/ cm2

0.6

1.0

1.6

2.5

4.0

6.3

10

16

220

320

代号

A

B

C

D

E

F

G

H

I

J
