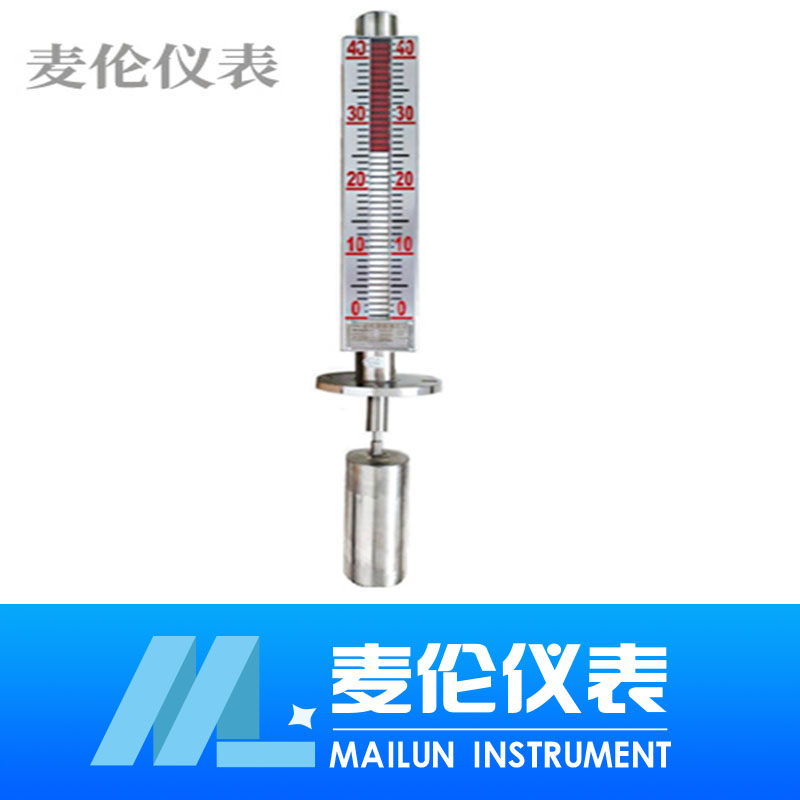

顶装式磁翻板液位计

一、仪表概述:顶装式磁翻板液位计直接安装于容器顶部,通过浮球随液面(或界面)的上下移动带动磁性连杆上下移动,由磁性连杆内的磁钢利用磁耦合原理驱动磁性翻板指示器,用红蓝两色(···
订购热线:181-5507-8261
立即咨询
一、仪表概述:
顶装式磁翻板液位计直接安装于容器顶部,通过浮球随液面(或界面)的上下移动带动磁性连杆上下移动,由磁性连杆内的磁钢利用磁耦合原理驱动磁性翻板指示器,用红蓝两色(液红气蓝)明显直观地指示出工艺容器内的液位或界位,可远距离传送和实现自动控制。UHZ520系列主要由本体部分、就地指示器、远传变送器及上、下限报警器等几部分组成。






二、测量原理:
磁翻板液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时,液位计本体管中的磁性浮子也随之升降,浮子内的磁钢通过磁耦合传递到磁翻柱指示器,驱动红、白翻柱翻转180°,当液位上升时翻柱由白色转变为红色,当液位下降时 翻柱由红色转变为白色,指示器的红白交界处为容器内部液位的实 际高度,从而实现液位清晰的指示。
三、适用场合:
顶装式磁翻板液位计适用于测量各种不便于侧面安装液位计的容器,特别是地下贮槽内的液位测量。**适用于石油、化工、冶金、电力、轻工及医药等行业和部门。
四、应用场所:
1、适用于高温、高压力、强酸、强碱及防爆要求,结构简单、可靠耐用,可加装多种选购配件使控制更加容易。
2、加装液位传送器及磁性开关,不需停机可随时安装或调整。
3、若电源中断,现场磁性开关亦不受影响,准确性高。
4、每10公分加一不同颜色的色片,使液位容易辨识。
5、适用于染整设备、废水处理、发电厂、化工设备、热煤油锅炉和石化工业等。

五、性能特点:
1、在容器不适宜侧面开孔及容器周围空间很少时,可在容器上部或下部安装本形式液位计;
2、 适用于粘度较大的液体介质;
3、 显示器的观察方向可任意改变;
4、 加装液位开关变送器及控制开关,不需停机可随时安装调整;
5、 若电源中断,现场开关。亦不受影响,准确性高;
6、 每10分钟加不同颜色的液体,使液体容易辩识。
六、技术指标:
1、测量范围(上下法兰中心距):L=500-6000mm,超6000mm可特殊订货;
2、指示误差:±10mm;
3、工作压力:普通型:≤6.3MPA , 高压型:6.3-16MPA;
4、介质温度:普通型:≤150度 , 高温型:150-450度;
5、介质密度:≥0.45g/m3 ;
6、密度差:≥0.15g/m3(测界面);
7、接液材质:标准1Cr18Ni9Ti 根据被测介质化学性质的不同,可选用304、316、316L、316Ti、317、317L、S2205、Ti等不同牌号的不锈钢制造,以达到防腐的目的;
8、连接法兰规格:DN20、DN25、特殊规格需定做。
七、统构成及接线:
1、上下限开关输出:
由具有自保持作用的舌簧开关和转换器组成,舌簧开关和转换器分别安装于现场和控制室,由转换器提供三对触点开关。
2、电远传:
由测量单元和变送单元两部分组成。
3、本安防爆:
a 带本安防爆,上、下限开关输出型:
防爆开关由舌簧开关和带继电器触点的安全栅组成,可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。
b 带本安防爆远传型:
适合使用于∏类电气设备(工厂用)、C级气体,表面温度组别T4(135℃)。
八、使用维护注意事项:
使用:
1、配套仪表及附件详细内容具体见相应仪表附件说明书。
2、为防止远输或搬远过程中浮子上下移动造成损坏,特用液位计出厂配套的校正磁钢在主导管外侧(贴有彩色标识)将磁性浮子吸住。所以在收到产品或安装后,请将校正磁钢取下,以便浮子能随液位上下移动,使用前若磁翻柱翻转颜色不*,可用校正磁钢将其有吸顺,仪表即可正常工作。
3、液位计安装完毕后,需用磁钢进行校正,对磁翻柱导引一次,使零位以下显示有红色,零位以上显示为白色。
4、液位计可根据用户需要配加热夹套或电伴热装置,如用户订货时没有选择该选项,而在安装后自行采用伴热管路时,必且自配伴热装置产生的温度不能超过液位计的额定温度。
5、液位计投入远行时,应先打开上引液管阀门,然后,漫漫开启下引液管阀门,让液体介质平稳地进入主导管,避免液体介质带着浮子急速上升,造成磁翻柱翻转失灵或翻乱(若遇此现象,可用磁钢重新校正)。
维护:
1、液位计筒体内不应有固体杂质和磁杂质进入,以免对浮子造成卡阻及减弱浮力。
2、根据介质情况,可定期清洗主导管,清洗管内沉积杂质。
3、对液体进行清洗或更换浮子时,打开排污法兰,在装入磁性浮子时,应注意重端带磁性一端向上,不能倒装!
4、对低温型及液化气型产品,液位计主体采用真空夹套保温,安装使用过程中注意不要把夹套破坏,以免影响产品质量。

九、选型一览表:


型号

代码

说明

UHZ-52



顶装磁翻板液位计()

液位计类别

0

翻板指示

1

电远传带翻板







液位计型号

0

基型

W

保温型

D

插入型

J

耐腐型

S

防霜型

Z

保温耐腐型

Y

插入耐腐型



报警控制

0

无报警

1

带上限

2

带下限

3

带上下限





浮子材质

P

不锈钢

L

防锈铝

T

S

PVC塑料

F

氟塑包裹









       主体材质

P

不锈钢

L

防锈铝

T

S

PVC塑料

F

氟塑管

PF

内衬四氟

PP

内衬丙烯

PE

内衬乙烯

连接法兰

 DN

表一

介质温度



表二

实际使用压力



表三

介质比重



要注明

订货长度



要注明



/B

防爆型

表一:

公称压力

Mpa

Kgf/ cm2

0.6

1.0

1.6

2.5

4.0

6.3

10

16

220

320

代号

不锈钢

A

B

C

D

E

F

G

H

I

J

碳钢

a

b

C

d

e

f

g

h

i

j

法兰标准

HG20593-97 DN20(RF)

HG20595-97(RF)DN20

H12-0-2

H12-0-3

表二:

介质温度

-40~0℃

≤80℃

≤100℃

≤150℃

≤300℃

≤350℃

≤480℃

代号

A

B

C

D

E

F

G

表三:

使用压力

(实际)

Mpa

Kgf/ cm2

0.6

1.0

1.6

2.5

4.0

6.3

10

16

220

320

代号

A

B

C

D

E

F

G

H

I

J
