超声波明渠流量计

超声波明渠流量计与超声波流量计从本质上都是超声波原理,同时基本都用于污水流量测量。但两者的区别还是挺大的,首先从使用方面,超声波明渠流量计与量水堰槽配用,主要用来测量具有自由流···
订购热线:181-5507-8261
立即咨询

超声波明渠流量计与超声波流量计从本质上都是超声波原理,同时基本都用于污水流量测量。但两者的区别还是挺大的,首先从使用方面,超声波明渠流量计与量水堰槽配用,主要用来测量具有自由流条件的渠道内的污水流量。仪表工作时,传感器不与被测流体接触,避免了渠道内污水的沾污和腐蚀。用于测量污水流量。而超声波流量计主要用于管道测量,同时要保证管道里的水是满管的。

超声波明渠流量计与超声波流量计两者在原理上也不同。

超声波明渠流量计,可以用来连续监测明渠中污水的流量并累计流量,也可以作为非接触式液位计使用,适用于水利、水电、环保以及其它工农业明渠条件下的流量测量。


    超声波明渠流量计采用超声波以非接触的方式测量明渠堰槽内的水位高度,再由微处理机自动计算出对应的流量值。测流量时,液晶显示瞬时流量及累计流量;测液位时则显示液位及上下线报警指示。数字存储器为EEPROM,停电时仪器内数据不会丢失。超声波明渠流量计还配有专门为石油、化工部门设计的防爆型探头,以满足石油、化工等部门防爆区污水流量的测量要求【防爆等级EX ia(d)iaⅡBT4】,特别适用于含油废水的流量计量。

       我们可以为用户提供明渠流量计配套的巴歇儿槽、三角堰、矩形堰、显示表头,或为用户免费设计堰板尺寸。为了非常大程度的保证超声波明渠流量计的测量精度、降低用户调试的难度,请选择本公司生产的堰槽(堰板)。

超声波明渠流量计的产品特点:
       1、测量范围大,流量测量不受支流面回水的影响。
       2、测量时不受水中漂浮物泥沙、气泡和水位大幅度变化的影响流量传感器对水流产生阻力结构简单、体积小、安装方便。
       3、标准渠道不需要改造可直接安装,安装施工费用低。
       4、仪表显示输出功能齐全,可显示水位、流速、流量、累计流量等测量数据,并具有RS-485通讯接口。
       5、具有水位、泥位、流速超限报警功能。
       6、具有数据保存功能,可在长期停电的情况下保存设置参数和流量值

超声波明渠流量计的主要技术参数:
测量范围:      0.1L/s~10m3/s
累计流量:      99999999m3/s
液位范围:      0~3m
测量精度:      ±0.25~0.5%
流量精度:      1%~5%
盲    区:      0.3%
测距分辨率:    1mm
压    力:      4个大气压以下
仪表显示:      自带LCD显示液位或空间距离
模拟输出:      4~20mA
数字输出:      RS485、Modbus协议或定制协议
供电电压:      DC24V/AC220V,防雷装置内置
环境温度:      -20℃ ~ +60℃
防护等级:      IP65

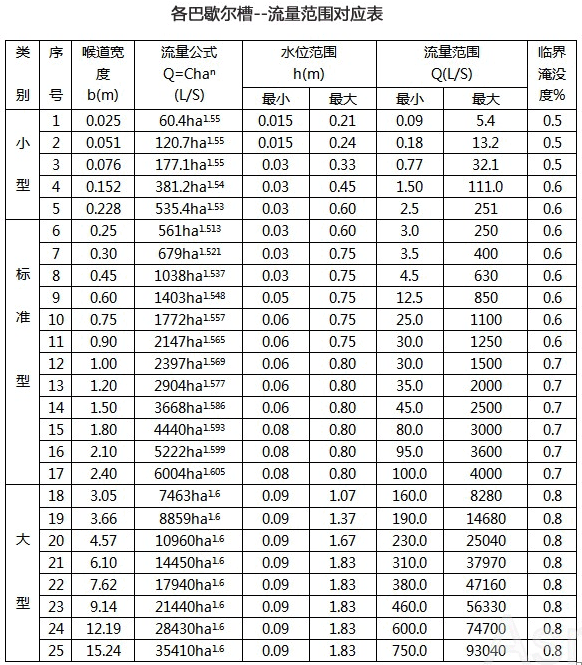

巴歇尔槽 流量范围.gif

管道式超声波流量计
外夹式超声波流量计现场

超声波流量计原理是当超声波束在液体中传播时,液体的流动将使传播时间产生微小变化,其传播时间的变化正比于液体的流速。零流量时,两个传感器发射和接收声波所需的时间完全相同(**可实际测量零流量的技术),液体流动时,逆流方向的声波传输时间大于顺流方向的声波传输时间。




超声波明渠流量计原理是采用超声波回声测距法测液位。探头固定安装在量水堰槽水位观测点上方(水位观测点的位置见堰槽构造说明)。探头对准水面。探头向水面发射超声波。超声波经过t1时间,走过E1距离,碰到校正棒。一部分超声波能量被校正棒反射,并被探头接收(仪表显示器上用“”和“”提示是否收到“校波”)。仪表记下这段时间的长度t1。超声波的另一部分能量绕过校正棒,经过t2的时间到达水面。这部分能量被水面反射后,被探头接收(仪表显示器上用“”和“”提示是否收到“回波” )。仪表记下这段时间的长度t2。校正棒已经固定在探头上。校正棒的长度E1不会变化。仪表根据t1与t2的比例,再乘以E1,求出水面到探头的距离D,D=E1╳t2/t1,同时超声波明渠流量必须配合巴歇尔槽使用
