导波雷达液位计应用
发布时间：2021-06-18 01:23:57
导波雷达液位计天线发射电磁波，对于有些安装位置无法避免的干扰波如图2b的干扰波，还可利用VEGAPULS 导波雷达液位计识别虚假波的功能，液位计能根据实际液位标识出干扰反射波，并存于导波雷达液位计的内部数据库，使导波雷达液位计在数据处理时能识别这些干扰波，去除这些干扰反射波的影响，保证测量的准确性。,
导波雷达液位计主要由电子元件和天线构成，无可动部件，在使用中的故障极少。使用中偶尔遇到的问题是，贮槽中有些易挥发的有机物会在导波雷达液位计的喇叭口或天线上结晶，对它们只要定期检查和清理即可，维护量少。电磁波被被被测物体表面反射后被天线接收。电磁波从发射到接收的时间与到液位的距离成正比，采用发射反射接收的工作方式。关系式如下：1066 式中C是光速；D——导波雷达液位计到液位的距离；T——电磁波工作时间
导波雷达液位计记录脉冲波的时间，电磁波的传播速度不变，即可计算出液位与雷达天线的距离，因此了解液位的液位
在企业的实际现场应用中，导波雷达液位计有两种模式，即调频连续波型和脉冲波型。采用调频连续波技术的液位计具有功耗高、四线制、电路复杂等特点。采用雷达脉冲波技术的液位计功耗低，可采用24v直流二线制供电。1066导波雷达液位计采用脉冲微波技术，易于实现本质安全、精度高、适用范围广。它的天线系统发射一个频率为6.3ghz、持续时间为0.8ns的脉冲波束，然后暂停278ns。在脉冲传输暂停期间，天线系统将作为接收器接收反射波，对回波图像数据进行处理，并给出指令和电信号
导波雷达物位计的特点：1066 导波雷达物位计采用一体化设计，导波雷达液位计发射的电磁波可以在真空中通过，无需传输介质。不受大气、蒸汽和罐内挥发雾的影响。可用于粗苯等挥发性介质的液位测量,导波雷达液位计可用于几乎所有的液位测量。当电磁波在液面上反射时，信号会衰减。当信号衰减太小时，导波雷达液位计将无法测量足够的电磁波信号。导电介质能很好地反射电磁波，对vegapuls导波雷达物位计甚至微导电材料也能反射足够的电磁波。介电常数大于1.5（空气介电常数为1.0）的非导电介质也能保证足够的反射波。介电常数越大，反射信号越强。在实际应用中，几乎所有介质都能反射足够的反射波,采用非接触测量，不受储罐内液体的密度、浓度等物理特性的影响,测量范围宽，大的测量范围可达0~35m，可用于高温、高压液位测量,天线等关键部件采用耐腐蚀性强的优质材料制成，能适应强腐蚀环境,功能丰富，具有假波学习功能。输入液位的实际液位，软件能自动识别从液位到天线的虚假回波，并消除这些波的干扰,参数设置方便。可通过液位计上的简单操作键进行设置。也可由HART协议的手动操作人员或带有Vega可视化操作软件的PC机远程或直接连接到液位计的通讯终端进行设置，非常方便.

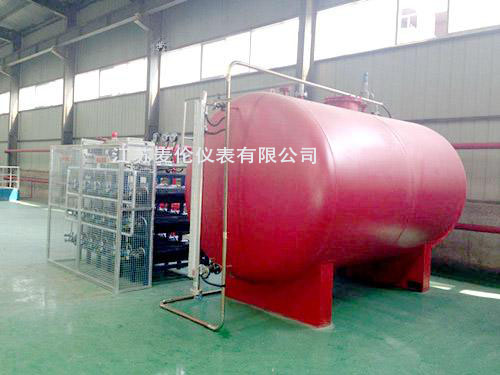

导波雷达物位计安装注意事项,导波雷达物位计能否正确测量取决于反射波信号。如果电磁波不能反射回所选安装位置的雷达天线，或干扰波在信号波范围内被干扰物体反射到导波雷达物位计，则导波雷达物位计不能正确反映实际物位。因此，选择合理的导波雷达液位计安装位置非常重要。在安装导波雷达液位计时应注意以下几点：1066 （1）导波雷达液位计天线轴线应垂直于液位的反射面,如果混合阀在罐内，粘附在罐壁上，在导波雷达物位计的信号范围内，梯子等物体会产生干扰反射波，影响物位测量。为避免这些因素的干扰，应选择合适的安装位置,喇叭式导波雷达液位计的喇叭口应超过安装孔（>10mm）的内表面。杆式液位计的天线伸出安装孔，长度不超过100mm。对于圆形或椭圆形容器，应安装在距离中心12R（R为容器半径）的位置，而不应安装在圆形或椭圆形容器顶部的中心。否则，雷达波经船壁多次反射后会聚集在船顶中心，形成强干扰波，对于液位波动较大的容器，可采用带旁通管的液位计测量液位，以减少安装后液位波动的影响，您可以使用装有Vega可视化操作软件的PC机观察反射波曲线，判断液位计是否安装正确。如果没有，您可以进一步调整安装位置，直到您满意
在我公司的储罐中，我们首先选择了导波雷达液位计安装在离罐壁约300mm的位置，并用PC观察反射波曲线，如图2a所示，反射波前面有一个很强的干扰波，这可能是由于罐壁沉积物引起的。为了避免这些因素的影响，我们选择了距离天线和支撑柱1000mm的位置，如图1b所示，并使用装有Vega可视化操作软件的PC机观察反射波曲线，如图2B所示，降低了干扰波的强度，有效地消除了干扰波的影响
