磁翻板式液位计在测量和安装的实际步骤

发布时间：2021-03-12 02:14:01

磁翻板液位计液位及磁力翻转仪的技术影响。例如，在测量一个10米高的液位储罐时，如果直接选择制作一个10米长的磁性翻转板液位计，**个产品会非常笨拙;其次，运输不便，建议采用合理的分割处理，以免出现技术误差(盲区影响)。磁力翻转计的优

点是可以单独安装。也就是说，把10米分成两段或三段，用法兰把它们连接起来。这将是方便的运输和成本将大大降低。用户收到货物后，只需要用普通工具将三节之间的法兰连接起来即可。

关于防腐蚀和渗漏，我们也考虑了。根据具体问题，磁脚板液位计可配备电远程传输，输出4-20ma标准信号，与记录仪或工控机网络相匹配。

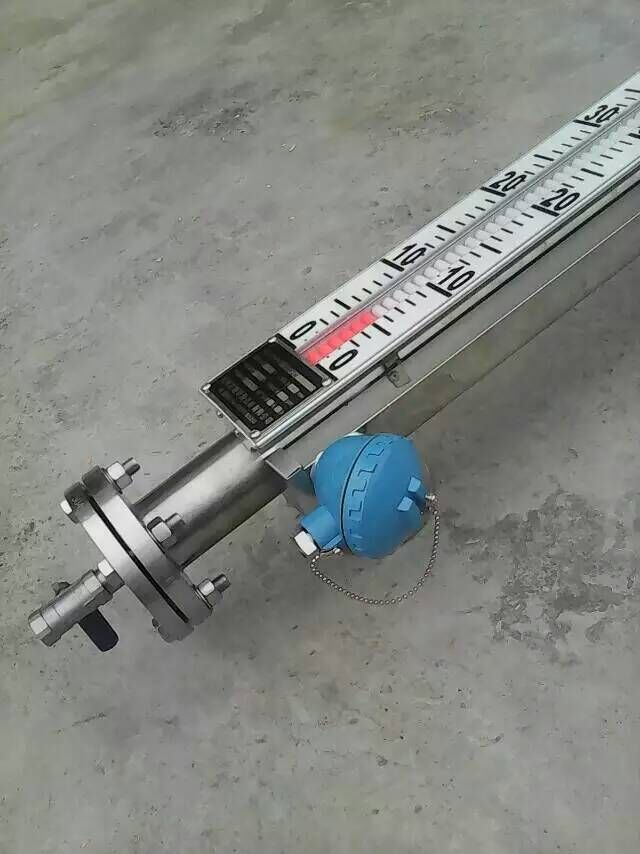

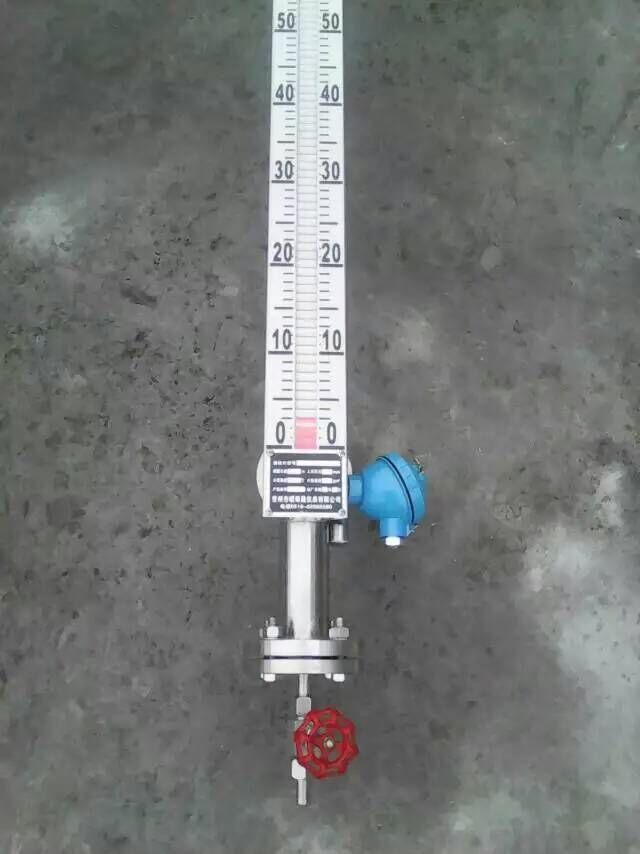

可以说是基于通讯原理和磁耦合原理设计的。如果以一个容器液位变化,磁性浮子居业也浮标,漂浮在**磁铁的磁耦合传动浮标外部磁倒装芯片翻转180°,翻片两面分别涂上不同的颜色(通常是红色和白色),指示液位的位置。一般情况下，当容器内液位上升时，小叶变红，当容器内液位下降时，小叶由红色变为白色。因此，不难理解，指示剂的红白边界是容器内液位的实际高度

安装液位计时，请轻拿轻放，以免影响使用。安装机械部分时，请参照以下步骤:

1. 将液位计的连接法兰(或螺纹)与设备相应法兰(或螺纹)连接，在工艺连接的连接面上安装必要的密封装置(如垫片)，然后将仪表固定在设备法兰上;

2. 当仪器安装在压力容器,压力测试应当按照规定进行船,也就是说,在1.25倍工作压力的水压试验和1.05倍工作压力的气密性测试,它可以投入使用后确认无渗漏;

3.注意，当实验压力超过仪器工作压力的1.25倍时，浮子应从浮子腔中取出。水压试验合格后，将浮子装入浮子箱内进行气密性试验，工作压力不大于仪器的1.05倍;

4. 顶部安装的仪表应先安装浮子杆组件，用手移动浮子球模拟液位的变化，指示器应正常工作。安装仪表时，首先将浮子棒总成通过仪表法兰孔插入主管道内，推拉浮子球带动静磁装置上下移动，然后观察显示面板(指示器)是否正常。确认液位计正常工作后，将液位计法兰与设备法兰牢固连接。
