插入式热式流量计的应用范围
发布时间：2021-05-31 00:13:12
插入式热气质量流量计应用范围, 氧、氮、氢、氯、多组分气体测量（乙炔气除外）,高炉煤气、焦炉煤气测量,烟气测量,沼气和水处理中的曝气和氯测量,压缩空气测量,天然气、液化气、火炬气等的流量测量,发电厂高炉一、二次风流量测量,地下通风或排气系统的流量测量
插入式热气质量流量计的应用范围热气质量流量计是基于吸收热量的速度与质量流量直接相关的原理。
仪器的传感器由两个参考热电阻（铂RTD）组成。一个是质量速度传感器T1，另一个是测量气体温度变化的温度传感器T2。
当两个RTD放置在被测气体中时，传感器T1被加热到高于气体温度的恒定温差，而另一个传感器T2被用来感测被测气体的温度。
随着气体质量流量的增加，气流带走更多的热量，传感器T1的温度降低。为了保持T1和T2之间的恒定温差，T1的加热功率将增加。根据热效应定律。
流速越大，与热阻接触的分子越多，吸收的热量就越多。吸热量与某种气体的分子数、热特性和流动特性有关。加热功率P，温差△ t（T1-T2）与质量流量Q有一定的数学关系P△ t=K1+k2f（q）K3K1、K2和K3是与气体物理性质有关的常数
热式气体质量流量计不同于其他气体流量计。它不需要压力和温度校正。它直接测量气体的质量流量。
它是一个真正的直接质量流量计。一个传感器可以测量从很低到很高的质量流量
特点; 测量气体质量流量，无需温度和压力补偿,流量范围：0.1nms~100nms,无压力损失，适用于横截面积已知的任何形状管道,耐腐蚀传感器，适用于测量腐蚀性气体,全容积程段专家算法，特别适用于大口径计量，保证计量精度，适用于贸易结算,能很好地完成工艺管道的检漏和设备工作,工程量很小。由于采用插件式结构，可在线安装维护.基础仪表可现场显示和报警控制

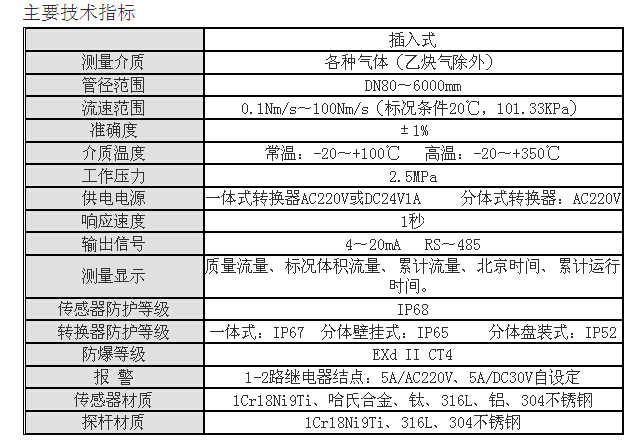

主要技术指标
产品组成
热式气体质量流量计由一体式流量转换器、流量传感器组成。
按流量传感器的型式分为：插入式和管段式热式气体质量流量计。
插入式传感器：可在线安装、在线维护。安装过程是首先在管道外壁上焊接带有外螺纹的底座，在底座上安装1、1/2 寸不锈钢球阀，而后用专用工具将管道打直径为22mm的孔，打孔完毕后卸下专用工具，*后将传感器安装在阀门上并将传感器插入到管内中心（传感器的插入位置出厂时已确定）。
如果管道材质不能焊接（如铸铁、PVC、玻璃钢、水泥等），可以用我公司生产的专用卡具，将传感器固定在管道上。插入式传感器适用管道直径：DN80～6000mm（更大管径订货时说明）
