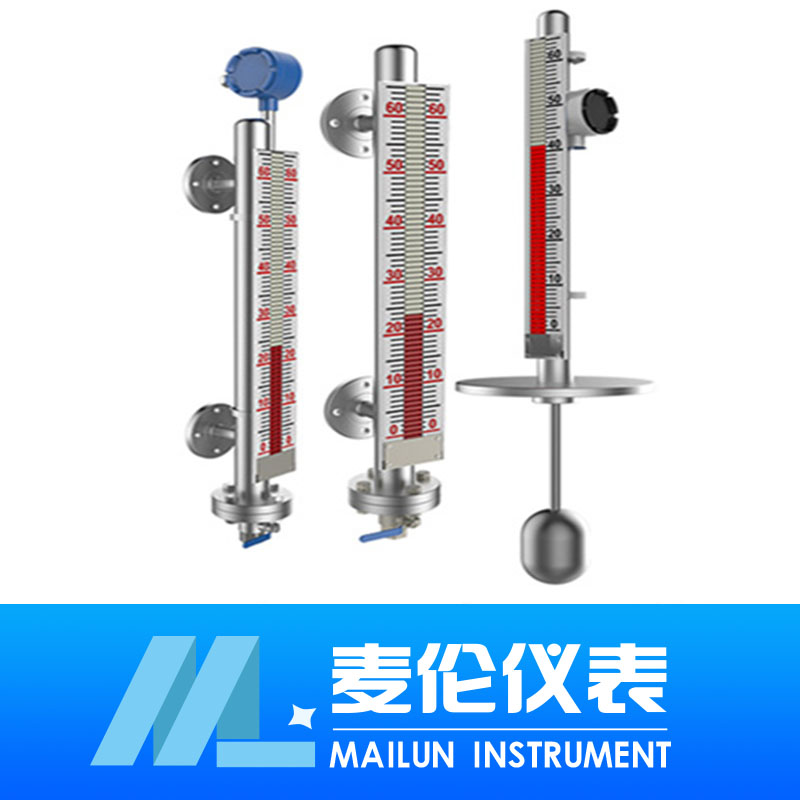

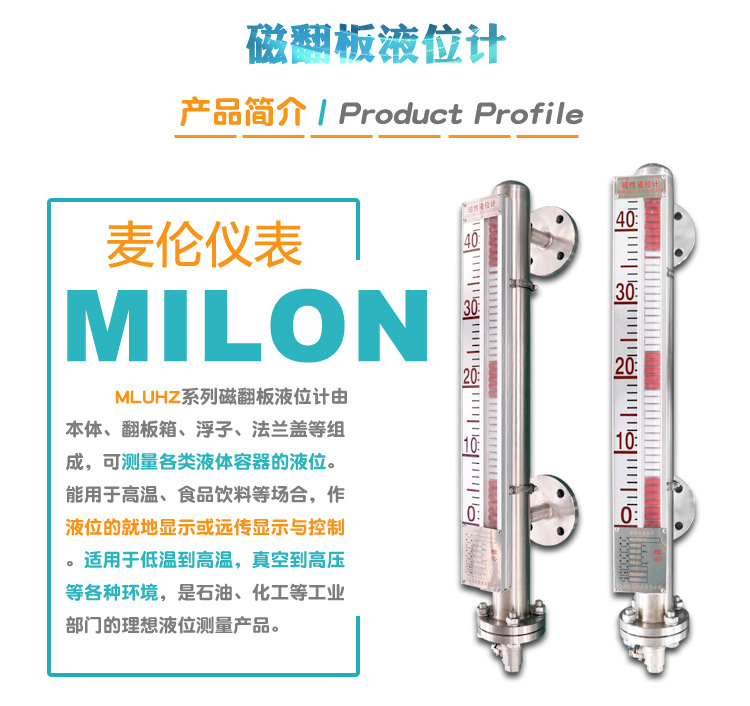

磁翻板液位计

&n···
订购热线:181-5507-8261
立即咨询









                                                                                                                                mailun_02

                                                                                                                                     mailun_03

                                                                                                                             mailun_04






                                                                                                                                   mailun_05

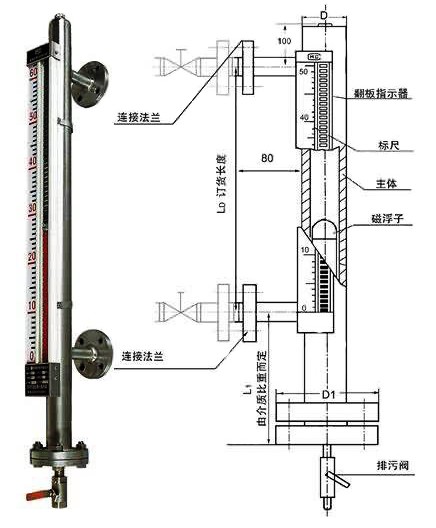

磁翻板液位计结构如下图所示:





三、主要技术指标
1、量程范围(mm):300~19000
2、介质密度(g/cm3):0.51090~2
3、介质粘度: ≤0.0203Pa.S
4、工作温度℃:-40~350
5、压力等级(MPa):≤32
6、测量精度(mm):≤±10
7、安装方式:侧装式、顶装式、底装式
8、防护等级:IP65
9、防爆等级:ibⅡCT4(本安型)、dⅡBT4(隔爆型)
10、传输方式:4~20mA 或 开关量
11、接口法兰:PN4.0 DN25 HG20593(侧装式)
PN1.0 DN100 HG20593(顶装式、底装式),可以根据用户的需要特殊定制。

 注:当液位计安能装受环境影响,空间位置L1<300订货时应明显提出。



安装形式内容

侧装式

安装间距 ( 测量范围 )

500,800,1100,1400,1700,2000,2500,3000mm

工作压力

0.6,1.6,2.5,4.0MPa

介质密度

≥ 0.76g/cm 3

介质温度

-40 ℃ ~100 ℃

环境温度

-40 ℃ ~+70 ℃

示值误差

± 10mm

介质粘度

≤ 1st(10 - 4 m/s)

上下限开关输出

1. 控制灵敏度 : 10mm
2. 输出接点容量 : AC220V2A
3. 接点寿命 : 5 × 10 4

电远传连续显示

1. 精度 : ± 1.5%
2. 输出负载 : 750
3. 输出信号 : 0~10mA 输出 ,220VAC 电源
4~20mA 输出 ,24VDC 二线制
4. 防爆特征 ia Ⅱ CT4 本质安全型

三、磁翻板液位计选型表







ML-UHZ519



磁翻板



0-侧侧安装

测量型式



1-顶部安装



2-底部安装



3-侧顶安装



4-侧底安装





0-双面板

显示方式





1-单面板





2-单带夜光型





3-LED显示型







0-无远传变送器

远传输出







1-普通型捆绑式远传(4-20mA)







2-高温型捆绑式远传(4-20mA)









0-普通型

防爆形式









G-隔爆型









Z-本安型









F-配安全栅











0-无报警

报警形式











S-上报警(闭)











X-下报警(开)











K-上、下报警













A-321

材质选型













B-304













C-316L













D-RPP













E-UPVC













F-304内衬PTFE















0-≤1.0MPa

工作压力















1-≤1.6MPa















2-≤2.5MPa















3-≤4.0MPa















4-≤6.4MPa















5-≤10.0MPa

















A-≤60℃

工作温度

















B-≤100℃

















C-≤120℃

















D-≤180℃

















E-≤250℃

















F-≤350℃

















G-≤450℃



















0-DN10(适用于侧装)

安装法兰



















1-DN15(适用于侧装)



















2-DN20(适用于侧装)



















3-DN25(适用于侧装)



















4-DN32(适用于侧装)



















5-DN80(适用于顶装)



















6-DN100(适用于顶装)



















7-DN100(适用于顶装)





















A-无排污阀

排污排气选型





















B-排污阀





















C-排气阀





















D-带排污和排气阀























V-真空夹套型(防霜型)

特殊要求























W-蒸汽夹套型























X-电伴热型

























-□□□□

中心距、深度



























-□□

介质密度ρ(g/c)
