小屏无纸记录仪安装方法

发布时间：2021-05-24 01:01:35

小屏无纸记录仪安装方法：将仪表从安装面板（请使用钢板）前方推入安装孔中。其中安装面板厚度为（1.5～6.5）mm。用仪表所带的安装支架（仪表左右两侧各安装一个支架，仪表盘安装支架所用螺丝是M4标准螺丝）。仪表表体安装完毕后，即可进行信号线和电源线的连接。
小屏无纸记录仪接线接线方法为防止触电，请在接线前确认供给电源已切断。为防止火灾，请使用双重绝缘线（电源线建议使用截面积≥1mm²，绝缘600V 的导线；继电器输出接线需耐电压性强，截面积≥0.5 mm²的导线）。在电源回路中请设置空气开关，将本表与总电源隔开。牢固地拧紧端子螺丝。拧紧力矩：0.5N.m（5kgf.cm）。在接好电源线后应接上电源检查仪表是否正常，在此之前请勿连接信号线，待确认仪表能够正常工作之后，断开电源再进行信号线的连接。测量回路与电源回路需分开铺设，测量对象*好不是干扰源，一旦无法避免，请将测量对象和测量回路绝缘，小屏无纸记录仪并将测量对象接地。对于静电产生的干扰，使用屏蔽线较好。对于电磁感应产生的干扰，将测量回路接线等距离密集绞接较好。如果将输入接线与其他仪表并联，会相互影响测量值。不得已需要并联时需注意在运行中请不要开关其中一个仪表的电源，这样会对其他仪表产生不良影响。热电阻原理上不能并联，电流信号原理上不能并联。热电偶输入时请不要使用散热效果好的粗线（建议使用截面积＜0.5mm²的线），注意尽量不要使外部气温变化（特别是附近排气扇的开关会产生较大温度变化）。铂电阻输入时每根引线电阻应小于 10?（引线阻值相同）。

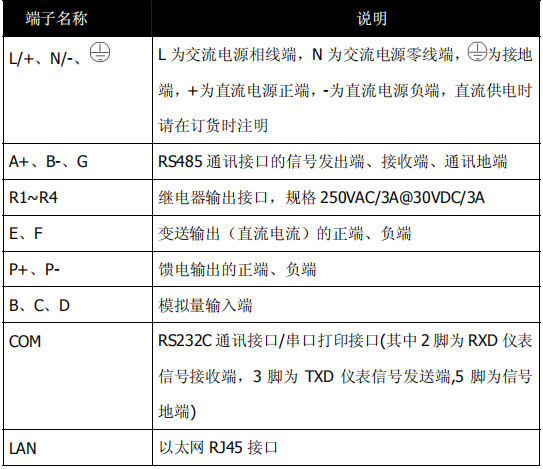

2、端子说明

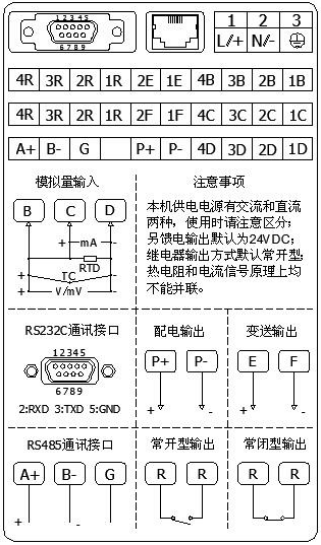

3、接线图
