MST-UHZ |
磁翻板液位计 |
代 号 |
显示方式 |
|
就地显示 |
|
就地显示+4~20mA远传 |
|
代号 |
安装方式 |
C |
侧装式 |
D |
顶装式 |
|
代号 |
类型 |
无 |
基型 |
W |
保温型 |
J |
防腐型 |
S |
防霜型 |
Z |
保温防腐型 |
Y |
顶装防腐型 |
|
代号 |
报警控制 |
0 |
无报警 |
1 |
带上限报警 |
2 |
带下限报警 |
3 |
带上下限报警 |
|
代号 |
浮子材质 |
代号 |
本体材质 |
P |
不锈钢 |
P |
不锈钢 |
L |
防锈铝 |
L |
防锈铝 |
T |
钛 |
T |
钛 |
S |
PVC塑料 |
S |
PVC塑料 |
F |
氟塑包裹 |
F |
氟塑管 |
|
|
PF |
内衬四氟 |
|
|
PP |
内衬丙烯 |
|
|
PE |
内衬乙烯 |
|
代 号 |
待标明的数据 |
B1 |
标注法兰标准、通径、压力等级 |
B2 |
标注实际操作温度 |
B3 |
标注实际操作压力 |
B4 |
标注测量介质的密度 |
B5 |
标注订货长度,或提供法兰间距 |
四、产品价格
磁翻板液位计每个厂家报的价格都不一样,有的报5600元/台,有的报4500元/台,
价格的高低与选型、介质,压力有关,比如,同一种介质用的液位计不一样。有顶装式、侧装式、防腐型、远传型磁翻板液位计,所以价格是与我们现场工况参数为基准的,但是有一点是不变的,磁翻板液位计是以“米”来报价的。
五、安装技巧
1、首先查看液位计标牌数据与订货要求是否相符,距离液位计周围200mm范围内不得有励磁铁件及其它磁性物质,否则会影响液位计正常工作。
2、液位计与容器之间应装有截止阀,以便检修及清洗时切断物料。本体安装必须垂直,*大偏角≤3°。测量范围>4m时在安装使用过程中应增加中间支撑点。
3、液位计进入运行前,应先打开上法兰气相阀,然后缓慢打开下法兰液相阀,使介质缓慢的流入筒体让翻柱(板)逐一跟踪指示,并用调节螺钉调整好零液位。
4、液位计护导管和主体导管必须保持垂直

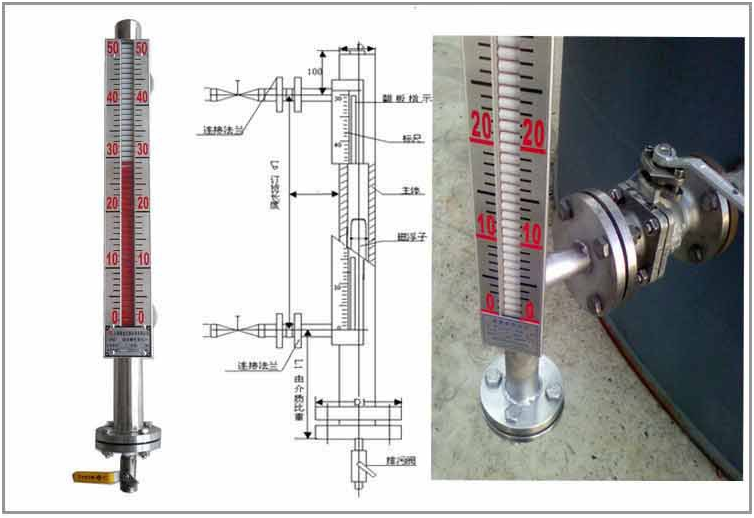

5、安装完毕后,需对显示器的翻柱用磁钢引导一次使零位以上显示红色,零以下显示白色图1所示。
