电磁流量计是一种应用法拉第电磁感应定律的流量计,菲格瑞思产品系 引进国外电磁流量计*新技术制造。 电磁流量计测量原理乃基于法拉第电磁 感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定的在测量管上,其电极头与衬里内表面基本齐平。励磁线圈 向方波脉冲励磁时,将在与测量管轴线垂直的方向上产生一磁通量密度为 B 的工作磁场。
此时,如果具有一定电导率的流体流经测量管,将切割磁力线感应 出电动势 E。电动势 E 正比于磁通量密度 B、测量管内径 d 与平均流速 V 的乘积,电动势 E(流量信号)由电极检出并通过电缆送至转换器。
转换器将流量信号放大处理后,可显示流量、总量,并能输出脉冲、模拟电流等信号,用于流量的控制或调节。
1、水煤浆是由质量分数为 60%~70%的干煤粉、20%~39%的水和 1%添加剂 组成CONTROL ENGINEERING China版权所有,它即保持了煤炭原有的物理特性,又具有像石油一样的流动性和稳定 性,被称为液态煤炭产品。
近年来,由于煤炭资源丰富,价格便宜,水煤浆 的加工方法又简单,与煤炭的气化、液化技术相比投资少,成本低,作为代 油燃料受到世界各国的普遍重视。
2、由于水煤浆具有较强的触变性,当其受到强烈的剪切作用时,内部结 构遭到破坏,粘度降低,输送阻力减小;而当其处于原始状态时,粘度较大, 输送阻力亦较大。
故水煤浆在管内存放一段时间后再启动时,其启动压力较 大,经过一段时间输送后压力减小,并逐步趋于某一稳定数值,这个稳定数 值即稳定输送阻力。
3、水煤浆中煤的粒度 水煤浆中煤的粒度大小和级配关系到煤浆的粘度,直接影响煤浆的触变
性、稳定性和雾化燃烧效果,合格的水煤浆平均粒度应为 50~55μm,*大粒 度控制在 300μm 以内,且*大粒度不应超过总量的 2%,75%的粒度应当小于
74μm、10μm 的粒度含量应为 20%左右。
4、水煤浆添加剂是一类表面活性物质,能够使煤粒子在水中稳定、均匀 的分散,是制备水煤浆不可缺少的化学助剂。
水煤浆添加剂是水煤浆的核心技术之一,可提高煤浆的成浆浓度,减少水的用量,良好的分散性能,能使不同粒径的煤粉均匀地分布地水中,形成高度分散的煤水混合物,具有剪切变稀的流变性能,能象油一样具有流动性和稳定性。
能使水煤浆不仅适合管道输送,而且还能适合不同运输工具的长 途运输。
三、电磁流量计
电磁流量计是一种应用法拉第电磁感应定律的流量计,菲格瑞思产品系 引进国外电磁流量计*新技术制造。

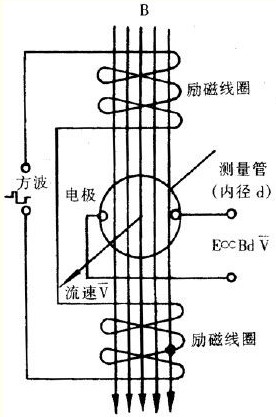

1、工作原理(图 1)
电磁流量计测量原理乃基于法拉第电磁 感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定的在测量管上,其电极头与衬里内表面基本齐平。
励磁线圈 向方波脉冲励磁时,将在与测量管轴线垂直的方向上产生一磁通量密度为 B 的工作磁场。此时,如果具有一定电导率的流体流经测量管,将切割磁力线感应 出电动势 E。电动势 E 正比于磁通量密度 B、测量管内径 d 与平均流速 V 的乘积,电动势 E(流量信号)由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后,可显示流量、总量,并能输出脉冲、模拟电流等信号,用于流量的控制或调节。
水煤浆是一种新型清洁的能源。开发生产和应用这种新型能源,符合我国的国情,具有十分重要的经济意义和战略意义。在水煤浆的生产和 管道输送过程中,必须进行计量和检测。由于水煤浆是固液两相流,存在沉 淀和磨蚀问题,电磁流量计以其测量管内无阻流部件,测量不受密度、粘度 影响等特点,成为**(其它种类的流量计很难胜任)。
摘要:水煤浆是一种新型的洁净能源,是在煤的基础上,与水和水煤浆的添加剂经过技术深加工而成的产品,水煤浆产品是象油一样的液体,又能 像油一样的燃烧,在燃烧值相同的情况下,两吨的水煤浆可替代一吨燃油, 可**的应用于各种工业锅炉和燃油锅炉以及煤化工行业,是燃油的理想替 代产品,在能源紧张的今天,具有十分重要的经济意义和战略意义。
本文通过国内应用实例和实践经验,分析了电磁流量计在新型能源一一 水煤浆的生产和使用过程中,电磁流量计做为计量和检测仪表,在测量控制 过程当中所起的重要作用,以及在应用中出现问题的一些应对措施和解决方案。
关键词:煤改油 水煤浆 电磁流量计 水煤浆测量和控制
一、水煤浆和应用水煤浆的现实意义
水煤浆是由 60%~70%的煤粉+39%~29%的水+1%的化学添加剂,经过一定的工艺流程加工而成的。它具有较好的流动性和稳定性,具有象燃料油一样的泵送、运输储存和雾化燃烧,是一种替代燃料油的新型低污染的燃料,它 与直接用煤燃烧相比,具有污染小,安全和劳动强度低的优点;与直接用燃 油和直接用天然气燃烧相比,具有成本低的优势,为称为液体煤炭产品。可 **的应用在工业锅炉和电力行业以及煤化工行业,已逐步跨入替代燃油、 天然气、煤气、煤粉等能源产品领域的新型燃料。从长远看,水煤浆的发展 潜力和市场需求量相当巨大。
5、水煤浆气化原理 水煤浆气化原理是部分氧化反应原理 主要反应过程是经过计量的水煤浆和氧气,在气化炉中高温(1300~1400℃高压(2.8~28.7MPa)条件下部分氧化,生成H2、CO、C2O和水CONTROL ENGINEERING China版权所有,除去灰渣, 得到合成气。这种合成气是化肥、甲醇等产品的原料,H2可用来加氢,直接或 间接制油,而H2和CO可作城市煤气,或作燃料气,用于联合循环发电。

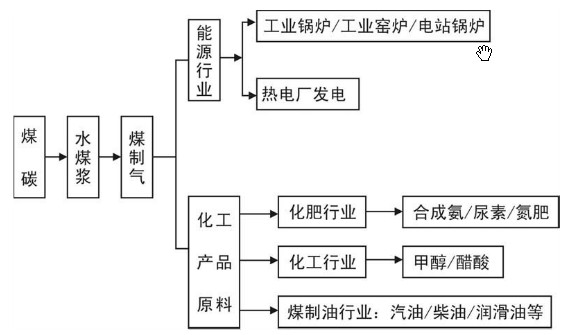

6、水煤浆应用示意图:
