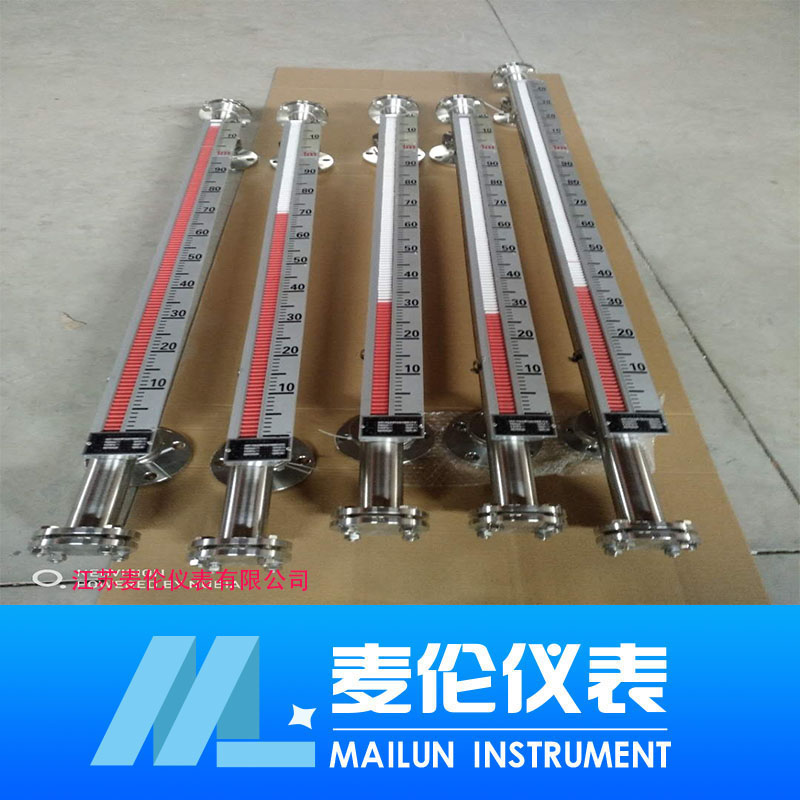

磁翻板液位计是以浮子为测量元件，磁钢驱动翻柱显示，无需能源。适用于低温到高温，真空到高压等各种环境，是石油化工等工业部门的理想液位测量产品。磁翻板液位计配置上、下限开关输出可实现远距离报警、限位控制。磁翻板液位计配置变送器，可实现液位的远距离指示、检测与控制。根据在容器安装位置的不同，提供侧装和顶装两种形式。根据介质的不同，提供不锈钢、PP工程塑料或不锈钢衬四氟等材质，其中PP工程塑料和不锈钢衬四氟特别适合用于酸、碱等腐蚀性介质。


产品原理基本型液位计根据浮力原理，浮子在测量管内随液位的升降而上下移动，浮子内的磁钢通过磁耦合作用，驱动红、白色翻柱翻转180°。液位上升时，翻柱由白色转为红色，下降时由红色转为白色，从而实现液位的指示。上下限开关输出利用磁性浮子随液位的移动，使安装在液位计立管设定位置的报警开关动作，实现ON-OFF控制或报警。电远传在磁翻板液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量测量元件依次动作，获得电阻信号变化，转换成4～20mA的标准电流信号输出，以便与数字显示仪表或计算机连接，实现远传显示。

       产品技术参数腔体材质：SS304、SS316、 SS304+PTFE、 SS316+ PTFE、PP、CPVC、钛等多种材质。浮子材质：SS304、SS316、 SS304+PTFE、 SS316+ PTFE、PP、CPVC、钛等多种材质。测量范围：300～15000mm测量精度：±10mm工作压力：1.0 , 1.6 , 2.5 , 4.0 , 6.4 ,16.0MPa介质比重：≥0.45g/cm3介质密度差： ≥0.15g/cm3(测量界位)工作温度：≤550℃介质粘度：≤***输出信号：二线制 4～20mADC 或HART协议防爆等级： Exdll CT4-6防护等级：IP65-68连接法兰尺寸：DN20 DN25 （HG－97法兰标准）若采用其他法兰请用户在订货时注明。保温套接管尺寸：1/2"管螺纹，蒸汽伴热压力：≤1.6MPa。配套配件：磁性报警开关、远传液位变送器、磁致伸缩液位变送器。
       介质密度需记录备案，确保介质密度能够符合液位计使用说明书的要求。虽然理论上介质密度对液位计的示值有影响，但是实际使用中液位计的零位和满度值都可以通过电位器直接调整过来。a)用游标卡尺测量连接管路内径D，磁性浮子流量计在罐体上部确定一个标准液位的下尺点，如有条件，好能够打磨成凹槽以免测深尺摆动，b)在罐内不带压力的状态下以手动方式往储罐内注水，当水位略高于液位计进水管时停止注水，磁性浮子流量计打开下连接法兰口手动球阀E并松开罐体与被校液位计间的连接法兰F(不取下，使水流不过冲)，直到管路中无涌动流时，关闭E，取下法兰，待罐内液体平稳时打开E，再待呈滴流状态，稳定1min(必要时可通过排水阀门排水。

       传感器是一条封在不锈钢管内与被测液位等长的胶木条，上面按1cm或更小的间隔焊有众多的干簧管，当干簧管与浮子在同一高度时闭合，否则开路，变送器接收干簧管所连接电阻的多少产生电流信号，转换为液面高度。浮子移动在标尺上显示为红、白珠的翻转，指示液位。1.2浮筒液位计。浮筒液位计有浮筒、弹簧、磁钢室和指示器组成，根据阿基米德定律和磁耦合原理设计。浮筒的位移导致磁钢室磁场发生变化，指示器内的磁传感器测量周围磁场变化，与液位对应从而反映出液位变化。1.3磁致伸缩液位计。磁致伸缩液位计主要由浮子、波导管和变送器组成。变送器的电子部件产生低压电流脉冲，开始计时，产生磁场沿磁致伸缩线向下传播，浮子随着液位变化沿测量竿移动。
