水位报警器设计电路图这种水位报警器可以在水槽中水位满槽时及时发出报警声。
电路中晶体管振荡器产生的方波信号经探头送入水中。探头寿命很长，因为没有电解腐蚀。

整个电路由晶体管多谐振荡器、放大器和报警电路构成。多谐振荡器以方波信号的形式从T2集电极输出音频频率，经C4送到水槽顶部的两个探头之一。
另一探头经C5连接至放大器T3。当水槽储水满槽后．振荡器输出的音频频率从探头处在水槽中扩散．并被男一探头接收．
经C5由T3放大后传送至报警部分。报警部分的T4和T5将信号进一步放大，驱动晶体管T6，使蜂鸣器发出警报，同时点亮指示灯LED1。当水槽空时，蜂鸣器不叫，指示灯LED1也不发光。总之．当两个探头被水或导电性的液位短路后．蜂鸣器就会发出警报声。电路可安装在普通PCB板上，并封入适当的盒内。用粗导线制成两只探头，并固定在水槽顶部，使水槽中注满水后探头能接触到水面。



     水位报警器设计电路图

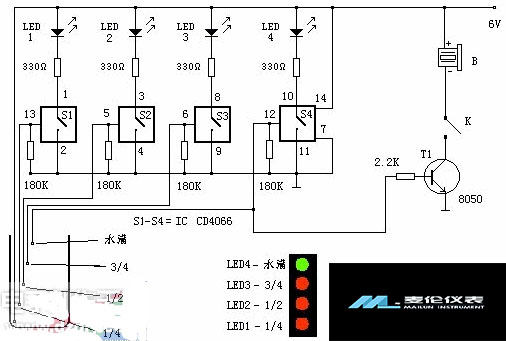

该电路由一片四双向模拟开关集成电路CD4066为核心构成。每个电路内部有四个独立的能控制数字或模拟信号传送的开关。当水箱无水时，由于180K电阻的作用，使四个开关的控制端为低电平，开关断开，LED不发光。
随着水位的增加，由于水的导电特性，使得IC的13脚为高电平，S1接通，LED1点亮。当水位逐渐增加时，LED依次发光指示水位。水满时，LED4发光，显示水满。同时T1导通，B发出报警声，提示水已满。
不需要报警声时，断开开关K即可。

电路元件取值参考电路图，三极管T1在电路中充当蜂鸣报警器的电子开关，建议选择放大倍数较大的8050等中功率管。音频报警器B可根据实际情况及个人爱好选择合适的都可以。



水位报警器设计电路图

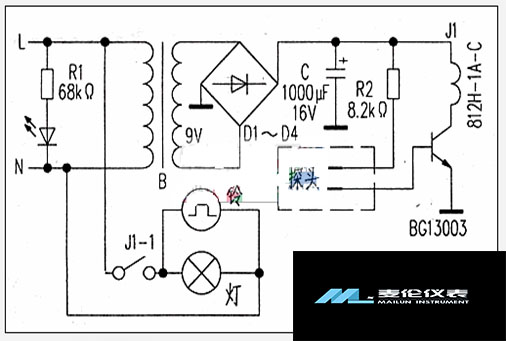

市电经变压器B耦合到次级，经整流、滤波后，电容C二端产生12v的直流电压。此电压通过继电器线圈加到三极管集电极上。
三极管基极电压受水位探头控制，探头没接触到水时，电压加不到基极上，三极管不导通继电器不吸合，不会报警。一旦蓄水池溢水，探头浸泡在水里，R2上的电压通过水的电阻，加到三极管的基极（偏置电阻=R2+水阻）使三极管导通，继电器J、触点J1—1吸台，开始报警。探头用二根导线焊在间距5mm的铜箔上。探头放在地沟里，不用放到底，因底部太潮湿，会误报。三极管可用其他小功率硅管。
