磁翻板液位计带远传故障检修

发布时间：2021-05-13 01:02:04

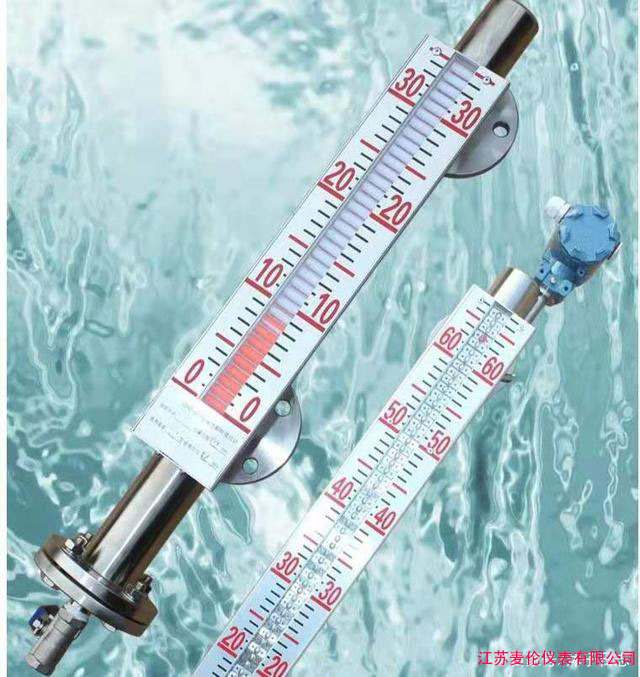

其磁翻板液位计是以浮磁铁感应双色薄片的翻转，来指示液位的一种新型仪表。导管内磁浮铁随液位的升降而上下运动，同时感应到外侧指示器内的双色薄片翻转，有液位时转示红色、无液位时转为白色。红色和白色色带的界线即代表液位高度。在指示器左侧配有醒目的刻度尺，从而使液位的就地指示显得更加清晰。

同时为了方便管理，还设计了配套使用可以实现远程液位数显功能的磁浮液位变送器，该液位变送器导杆主体固定在磁翻板液磁翻板液位计位计的外侧面，并将导杆上的零位与翻板显示的零位对齐。当翻板液位计导管内磁浮铁随液位升降而上下运动时，外侧变送器导杆内部也会感应到不同的毫安变化信号，并远程传送到异地的数显仪上。

经过实地检查发现，液位显示不准有波动主要有以下两个方面。一是导管里面，有些残渣或异物，影响了导管浮子的灵活性。第二是液位变送器感应导杆零位发生了改变，导致数字显示和翻板显示不一致。变送器是否损坏，可以通过串接毫安表看有无显示来进行判断。

磁翻板液位计经过导管清理，位置调整后，二种液位显示都正常，其中我们检查到的并不是液位计在电气方面有什么问题，但同是一台设备的整体，我们要有全局意识，要有扩展思维，使自己处理问题的技能更加丰富。
