磁翻板液位计的安装方法
发布时间:2021-05-12 01:16:36

        磁翻板液位计是一种常见的现场指示型液位仪表,**应用于槽罐、储罐、锅炉等容器的液位测量,即使在低温、高温、高压、强腐蚀等各种恶劣的工况下,也能安全可靠地工作。

但这一切都是建立在磁翻板液位计本身具有高密封防泄漏的产品质量和正确地安装基础之上的。
那么,磁翻板液位计安装时都有哪些具体要求呢?

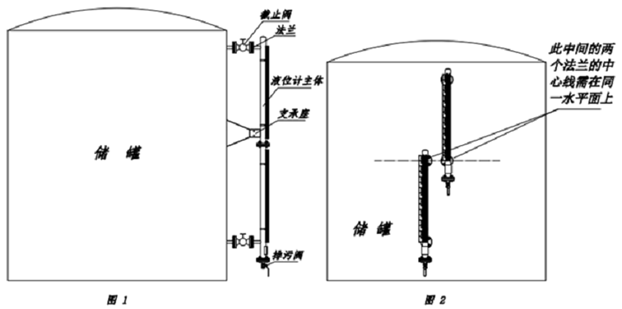

一般来讲,磁翻板液位计需要按照以下要求进行安装:磁浮子安装要求:为了避免运输途中磁浮子在浮筒内滑动撞击受损,磁翻板液位计在出厂前,应用尼龙带将浮子固定在浮筒边。在安装前打开下法兰,再将磁浮子重端也就是带磁性的一端向上放进浮筒内,注意不能倒装。阀门安装要求:磁翻板液位计与容器之间应装有阀门,以便清洗和检修时可随时切断物料。浮筒内外环境要求:磁翻板液位计筒体周围不允许有磁体靠近,尤其禁止使用铁质卡箍,否则会影响液位计正常工作;且介质内不应含有固体杂质或磁性物质,避免对浮子构成卡阻。可根据介质情况,定期清洗浮筒,清除内部杂质。运用前应先用校正磁钢将零位以下的翻片置成红色,其它翻片置成银白色。磁翻板液位计投入运行时,应先打开上引液管阀门,然后慢慢开启下引液管阀门,让液体介质平稳流入,避免液体介质带着浮子急速上升,造成翻片翻转失灵或翻乱(如遇此现象,可用磁钢进行校正)。顶装磁翻板液位计安装要求:对于顶装式磁翻板液位计在安装时,液位计护导管和主体导管必须保持垂直且在同一垂直线上,浮球连杆不能弯曲,必须挺直装入。防腐型磁翻板液位计安装要求:对于304内衬PTFE防腐型磁翻板液位计,由于浮筒与法兰衔接处采用独特的密封结构,需借助专用的工具装配,为保证密封可靠性,出厂后禁止私自拆卸,否则后果自负。超长型磁翻板液位计的安装要求:对于超长型磁翻板液位计(测量范围大于4m),物流运输成本较高,一般进行分段制作液位计。分段方法有以下两种形式,可根据客户现场设备的实际接口形式而定。图1形式是将一台液位计分成两段,安装时先组装对接好连接法兰,在进行对接操作时可适当松开显示面板,支承点的数量根据液位计的长短来定;图2形式是分成两台或若干台独立的液位计,这种形式的结构要求储罐中间的两块法兰的中心线处在同一水平面上,以实现液位显示的连续性。

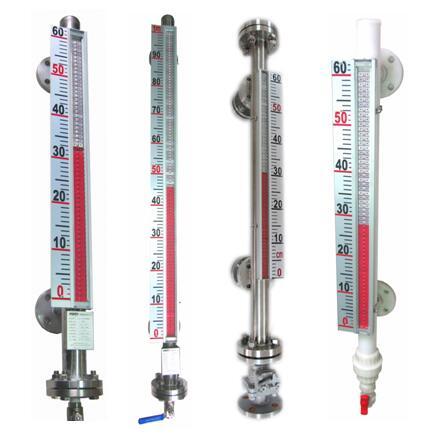

计为侧装磁翻板液位计安装示意图

以上就是有关“磁翻板液位计的安装要求”的相关介绍,如欲了解更多物位开关(料位开关、液位开关)、物位计(料位计、液位计)等物位测量仪表方面的知识。
