关于压力变送器安装和接线方法

发布时间：2021-03-09 01:48:35

一、压力变送器安装
1、一般要求∶?为获得*佳的性能，应尽量将变送器安装在温度变化小，冲击和震动小的场所。

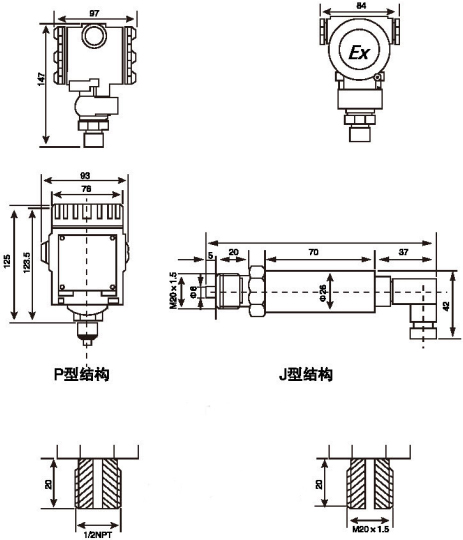

2、外形尺寸及连接方式

二、压力变送器接线方式

三、压力变送器安装使用注意事项?
1、当选用本安防爆型变送器时，应同时选用相应的安全栅。
2、变送器的安装地点，应尽量远离大功率的电器设备，以避免电磁感应的干扰，影响本安型变送器的性能。
3、搬运和安装变送器轻拿轻放，以免影响本安电路的性能。
4、变送器的本安导线不得与高压电缆线一起敷设，导线长度应尽量缩短，导线的分布电感、分布电容及变送器的有效电感、有效电容之和，不得超过安全栅规定的额定值。
5、变送器设有接地螺钉，接地导线必须牢固，且接地电阻不大于2Q。?6、维修时应切断本安电路的电源，在非危险区进行检修。
