单双法兰式液位变送器使用与安装

发布时间：2021-04-26 02:28:01

法兰液位变送器作为一种精密的工业仪表，其使用要其产品要求规程进行，否则不仅损坏仪表本身，也对于生产的稳定进行造成影响，以下几点是法兰式液位变送器的使用须知：
1、在测量气体的压力时，取压口要开在流程管道的**，且单法兰液位变送器也要安装在流程管道的上部以便让沉积的液体快速注入到流程管道中。
2、接线时,将电缆穿过防水接头(附件)或绕性管并拧紧密封螺帽，以防雨水等通过电缆渗漏进变送器壳体内。
3、单法兰液位变送器在冬季时发生冰冻时,安装在室外的变送器必需采取防冻措施,避免引压口内的液体因结冰体积膨胀,导至传感器损坏。
4、测量液体压力时，法兰液位变送器的安装位置应避免液体的冲击(就是水锤现象)，以免传感器过压损坏位。智能法兰式液位变送器使用要领智能法兰式液位变送器使用要领
5、单法兰液位变送器要注意传感器的导压管要安装在温度波动小的地方。
6、单法兰液变送器测量蒸汽或其它高温介质时,需接加缓冲管(盘管)等冷凝器,不应使变送器的工作温度超过极限。
7、单法兰液位变送器在测量液体压力时，取压口应开在流程管道侧面，以避免沉淀积渣。
8、要防止法兰液变送器与腐蚀性或过热的介质接触，还要防止渣滓在导管内沉积。

为了帮助读者更好地了解法兰式液位变送器在安装与使用中的要点，避免错误的发生，以下通过下面的实际案例加以说明：
1法兰式液位变送器的安装与使用
液位变送器的安装请参考前述章节。
2 远传变送器的安装
差压式液位变送器安装时，应考虑远传法兰和变送器两者的应用和安装，以保证佳的性能。一般遵循下列原则：
a)毛细管长度越短越好；

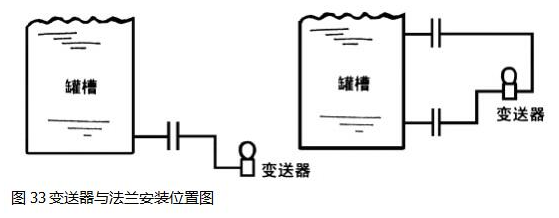

b)一个远传法兰的变送器安装时应使变送器低于法兰及流程接头或保持同一水平，带两个远传法兰并安装在不同高度的变送器，如测量一槽罐的液位，应安装在两法兰／流程接头之间的中点或中点以下。变送器与法兰的安装位置见图33。
c)安装远传法兰或毛细管应避免阳光的直射或雨淋；
d)如带两个远传法兰应尽量使两者的毛细管长度相等；
e)对变送器进行季节性的再调零位。
3 仪表的使用
3.1 液位变送器
液位变送器在使用中要注意，对于一般粘性的介质用平法兰液位变送器；对于粘性大、易沉淀和悬浮的介质要用插入法兰变送器，且安装时测量膜片必须深入容器内壁内部，至少和容器内壁相切。
1)不带迁移的液位测量

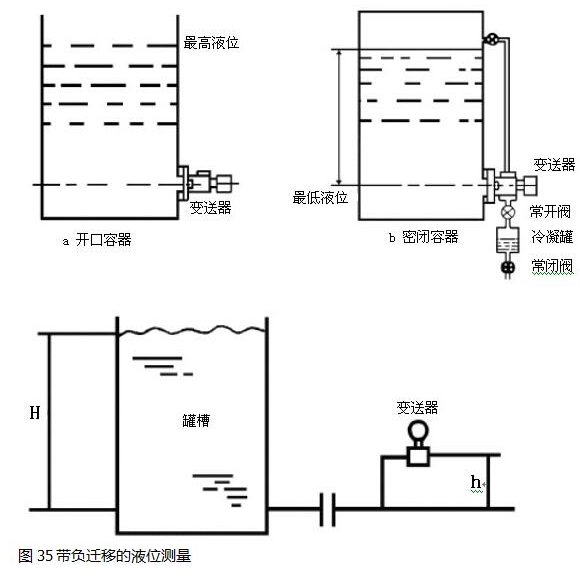

差压式液位变送器安装在低液位的同一水平高度上。测量开口容器时，仪表负压室通大气。测量密封容器时负压室通容器上部，此时若负压室保持干燥，则可不装冷凝罐，若安装冷凝罐应定期将罐中的冷凝液排出；排液时应将常开阀关闭，以免变送器承受单向压力，见图34。

2)带负迁移的液位测量
差压式液位变送器安装在流程接头的上方则需要零位负迁移，。法兰式液位变送器的安装与使用见图35。
例：灌充惰性液的密度γf为1.9g／cm3 h=750mm被测介质的密度γp为1.1g／cm3，而H=3000mm，试问此变送器测量范围的校验值是多少?参见图35。
解：已知：γf = 1.9g／cm3，γp = 1.1g／cm3，g=9.81m／s2
H=3.000m， h=0.750m
求变送器测量范围的校验值?
答：负迁移值=h·γf·g=0.750×1.9×9.81=l3.98 kPa
量程=H·γp·g=3.000×1.1×9.81=32.37 kPa
校验值=－负迁移值～(－负迁移值+量程)
=－13.98kPa～(－13.98＋32.37)kPa=－13.98kPa～18.39kPa
答：变送器测量范围的校验值为－13.98kPa～18.39kPa。

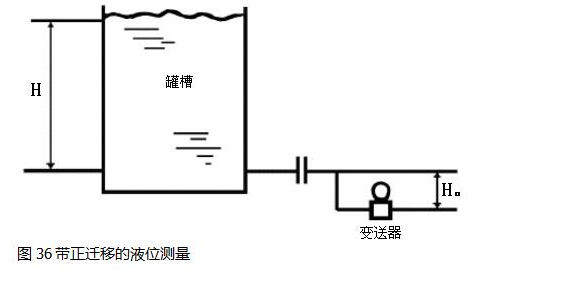

3)带正迁移时的液位测量，见图36。
仪表安装位置在低液位以下时需带正迁移，用正迁移可以提高测量灵敏度。
例：被测介质密度r=1.1g／cm3 H=0.910m H。=0.820m g=9.81m／s2
仪表的量程=H·r·g=0.910×1.1×9.81=9.82kPa
正迁移量=H。·r·g=0.820×1.1×9.81=8.849kPa
安装前必须把变送器量程调整到8.849～18.669kPa

3.2 差压式液位变送器
有些介质用导管引出要结晶，虽有保温措施，仍未能阻止其结晶过程的进行，对于这些不能用导压管引出的介质，可以用双法兰变送器来进行测量，根据被测介质结晶程度不同，可选双平，双插，一平一插三种不同形式的变送器进行测量。

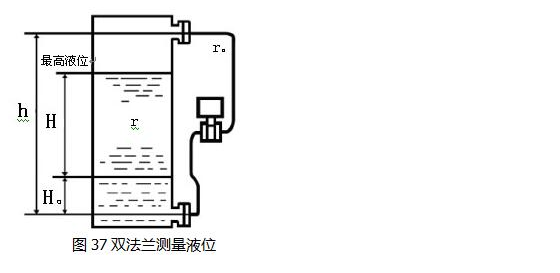

1)差压式液位变送器测量液位，。法兰式液位变送器的安装与使用，见图37。
差压式液位变送器测量液位在安装时，负压室应安装在上端，正压室安装在下端，仪表本体安装在中间，这样变送器就有一个负差压，这个负差压如数值不大，可用调零的方法予以去除。但有一定的数值时，则可用负迁移的方法来进行消除，应该注意到负迁移量程的大小只与两个法兰之间的高度之差h及不变液位的高度H。的大小有关，而与变送器本体安装位置的高低无关。

例：已知 H=0.80m H。=0.25m h=1.30m
r=1.2g/cm3 r。=1.04g/cm3 g=9.81m/s2
求：仪表安装前的校验值？
解：量程=r·H·g=0.80×1.2×9.81=9.4kPa
负迁移量=r。·h·g－r·H。·g=1.04×1.3×9.81－1.2×0.25×9.81=10.32kPa
答：安装前应将量程调整到－10.32kPa～－0.92kPa
2)双法兰变送器测量流量
对不能用导压管引出的介质可用双法兰差压变送器进行流量测量。

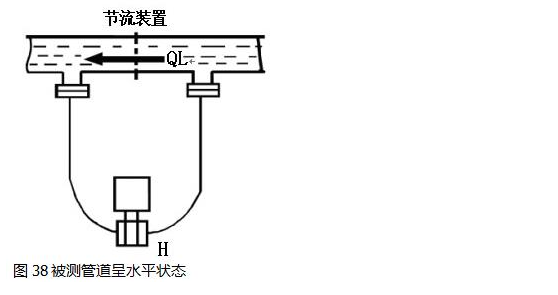

A、测量水平管道时，两法兰同在一水平面上，不存在迁移的问题，见图38

B、测量垂直管道时(见图39)正压室法兰安装在下面，负压室法兰安装在上面，不管变送器本体安装在什么位置，变送器始终有r。·H的液柱压力，这个压力必须用迁移的方法来进行平衡，变送器应有r。·H的正迁移量。法兰式液位变送器的安装与使用
