磁耦合液位计
![](http://www.jsmlyb.com/images/weixin.jpg)
![立即咨询](http://www.jsmlyb.com/picture/buynowsmalls.gif)

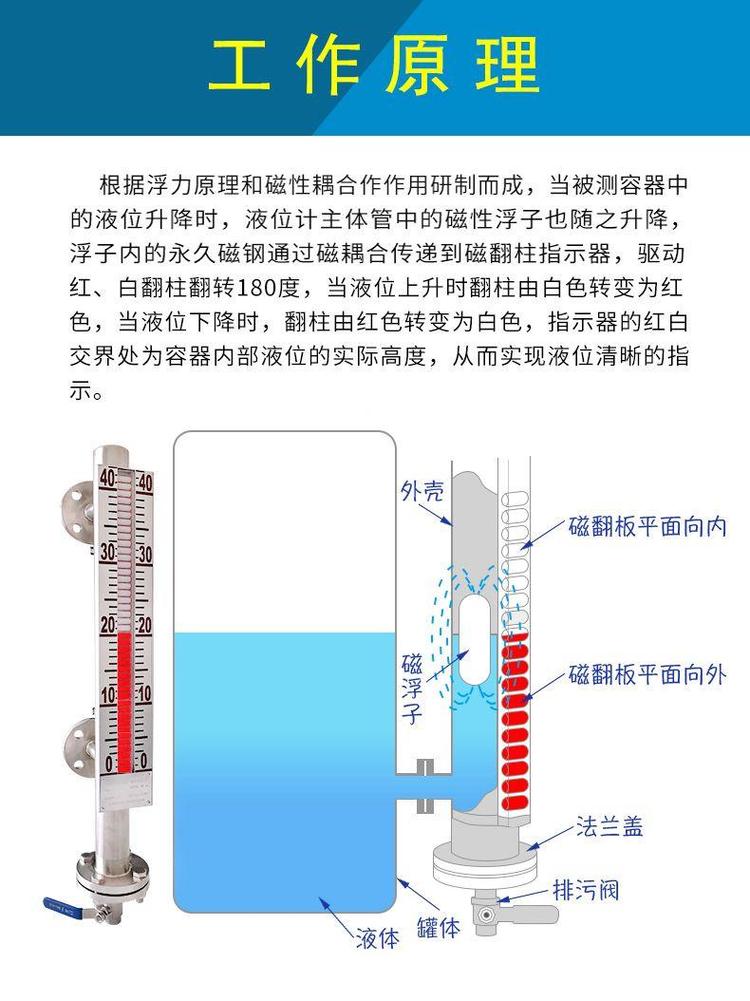

磁耦合液位计工作的基本原理:
磁耦合液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时,磁翻板液位计主导管中的浮子也随之升降,浮子内的 磁钢通过磁耦合传递到现场指示器,驱动红、白翻柱翻转180°,当液位上升时,翻柱由白色转为红色,当液位下降时,翻柱由红色转为白色,指示器的红、白界位处为容器内介质液位的实际高度,从而实现液位的指示。也可在本体管上加装磁性技术'>开关或远传变送器,输出开关信号或模拟量信号。适合用于高温、高压、耐腐蚀等场合,可就地显示和远程控制。
磁翻板液位计具有就地显示的直读式特性。不需多组液位计组合。有着单体进行全量程测量,设备少开孔,显示清晰,标志醒目,读数直观等优点。
由于具有磁性耦合隔离器密闭结构。尤其适用于易燃、易爆和腐蚀有毒液位检测。从而使原复杂环境的液位检测手段变得简单和可靠安全。
二、用户在磁翻板液位计选型订货前需了解并提供的技术参数:

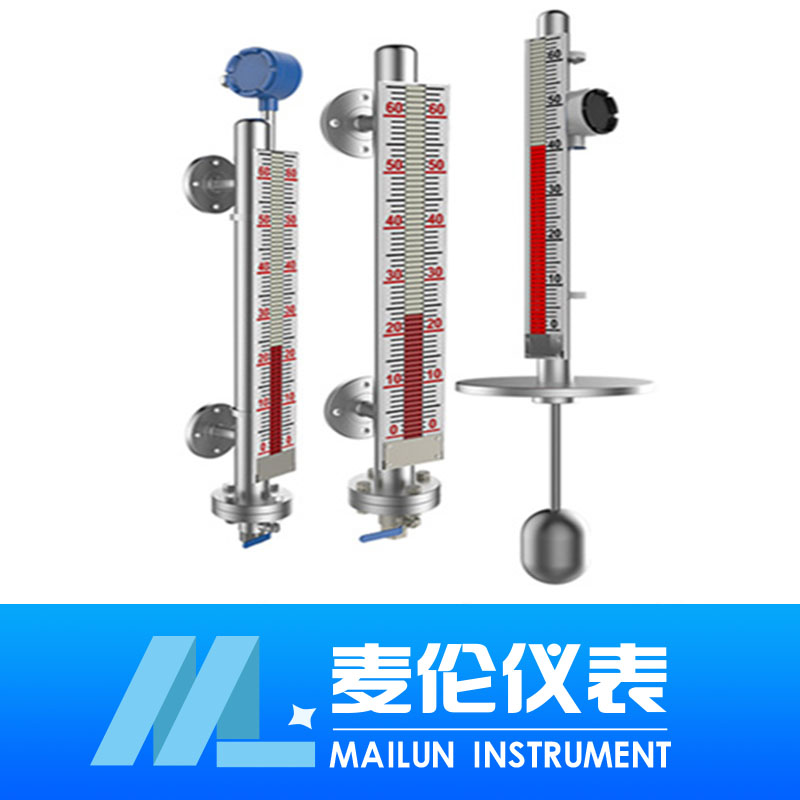

1、安装方式: 侧装式 顶装式
2、测量介质:比如水、油、其他化工溶剂及液体原料
3、材质要求:比如304不锈钢、316L不锈钢、不锈钢衬四氟,PP、PVC (如果用户不清楚,在提供相关参数后,可由我我司技术人员帮助选择地)
4、测量介质温度:温度的不同决定了浮子和显示面板的材料类型的不同选择。冬天温度过低时,就需要加装电位热或蒸汽夹套进行保温,液位计可以测量的介质温度
5、工作压力:压力的大小决定了主导管的厚度及焊接等加工工艺的不同。液位计可测量的介质 高的压力可以达到10MPa。
6、连接方式:顶装式磁翻板液位计系列产品一般情况下是采用DN80或DN100的连接法兰,侧装式磁翻板液位计采用的连接方式有三种:法兰连接(比如DN25)、卡箍连接、螺纹连接。
7、测量范围:1.侧装式因为是通过上下两个导管与需测量容器相连,因此其测量范围就是两个导管中心之间的距离,简称中心距。
2.顶装式因为是从顶部插入容器内部的,因此其测量范围为容器顶部到底部之间需要测量的这段距离。
磁耦合液位计的概述:
液位计配置上、下限开关输出,可实现远距离报警、限位控制。磁浮子液位计配置变送器,可实现液位的远距离指示、检测与控制。根据在容器安装位置的不同,提供侧装和顶装两种形式。根据工作介质不同,提供不锈钢和 ABS 工程塑料两种材质;其中 ABS 特别适用于酸、碱等腐蚀性介质。
磁耦合液位计的结构特点:
l 基本型
液位计根据浮力原理,浮子在测量管内随液位的升降而上、下移动,浮子内的*磁钢通过磁耦合作用,驱动红、白色翻柱翻转 180 。 液位上升时,翻柱由白色转为红色,下降时由红色转为白色,从而实现液位的指示。
l 上下限开关输出
利用磁性浮子随液位移动,使安装在液位计立管设定位置的簧片开关动作,实现 ON-OFF 控制或报警。
l 电远传
在磁浮子液位计上安装变送器。变送器由传感器和转换器两部分组成,它通过磁浮子上下移动,经磁耦合作用使导管内测量无件依次动作,获得电阻信号变化,转换成 0~10mA 或 4~20mA 的标准电流信号输出,以便与数字显示仪表或计算机联接,实现远传显示。
磁耦合液位计的主要技术参数:
安装形式内容 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ABS |
|
|
|
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
电远传连续 |
|
