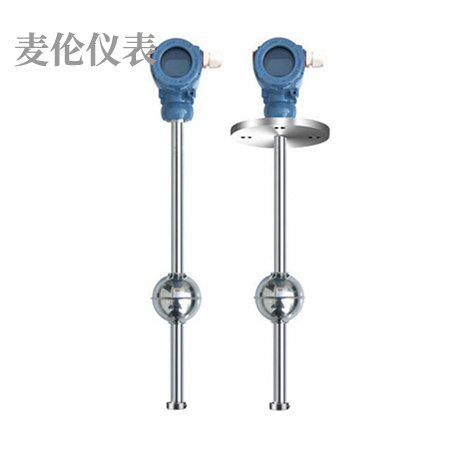

浮球液位计
![](http://www.jsmlyb.com/images/weixin.jpg)
![立即咨询](http://www.jsmlyb.com/picture/buynowsmalls.gif)
一、仪表概述:
浮球液位计是由液位传感器和智能HART板(电流转换器)两部分组成,浮球与液位同步变化,控制干簧管吸合断开,从而使传感器内电阻成线性变化,再由转换器将电阻的变化转换成4~20mA标准电流信号并叠加HART数字信号输出。远传供给控制室可实现液位的自动检测、控制和记录。该仪表适用于石油、化工、电力、轻工及医药等行业污水处理及各类常压和承压容器内介质液位的测量,尤其对于地下贮槽、贮罐的液位测量zui为理想。
二、测量原理:
浮球液位计是当磁浮球随液面的变化,沿导管而上下浮动时,浮球内的磁钢吸合传感器内相应位置上的干簧管使传感器的总电阻值发生变化,再由变送器将变化后的电阻信号转换成4-20mA的电信号输出,并通过数显控制仪或光柱数显仪对液位进行远距离测量,并可在显示仪上设定上、下限报警,实现对液位的远程数字控制。也可以由其它调节器构成液位恒值调节电脑控制系统,实现对液位的PID连续远程控制。
三、性能特点:
1、采用SMD技术,提高仪器可靠性。
2、自动功率调整、增益控制、温度补偿。
3、**的检测技术,丰富的软件功能适应各种复杂环境。
4、采用新型的波形计算技术,提高仪表的测量精度。
5、具有干扰回波的抑止功能保证测量数据的真实。
6、16位D/A转换,提高电流输出的精度和分辩率。
7、传感器采用四氟乙烯材料,可用于各种腐蚀性场合。
8、多种输出形式:可编程继电器输出、高精度4-20mA电流输出。
四、技术指标:
1、变送器总长:≤6000mm(任选);
测量范围:L ≤5500mm;
安装高度:H ≤5700mm;H – L ≤200mm;
2、变送器准确度±1.5 %(测量高度H >1000mm)±1.5 %(测量高度500mm ≤H ≤1000mm);
3、输出信号:4~20mA两线制;
4、输出负载:90~1KΩ,0~500Ω;
5、接线盒外壳防护:I P65;
6、测量介质温度:- 20 ~ 130℃;
7、测量介质压力:≤0.6 Mpa;
8、测量介质条件:粘度≤0.07PaS。 密度≥0.8g /cm3;
9、浮球:标准供货¢150(导杆为¢25);
特殊供货¢56(导杆为¢12); ¢29(导杆为¢7.5)。
五、安装说明:
1、ZW-UQZ 型仪表。
2、被测介质不应含有铁磁性杂质。
3、为了防止运输时浮球在密封管上高速滑落或撞击,引起测量带脱出,故仪表在出厂前, 用卡箍将浮球固定在密封密管底部,磁钢在密封管顶部。用户在安装使用前应先拆去卡箍,将浮球上升至 密封管顶部,然后轻缓地将浮球下移,针针应作相应的转动。
4、仪表的面扳指示为指针式,满度测量时指示数字为喱针方向排列,空度测量时指示数字为逆时 针方向排列。
5、仪表出厂时附有安装法兰,用户应有配管道法兰。
6、仪表的安装位置一般选择在量程之半。
六、分以下四种安装方式:
A:顶置安装 B:侧侧安装 C:侧底安装 D:支架安装
(订货时请用户注明安装形式和引颈长度L值。)对于敞口或非金属容器,可以采用支架安装方式。对于敞口或非金属容器,可以采用支架安装方式。
七、安装使用需要注意事项:
1、液位计投用一段时间后,呈现浮子难以浮起且浮子挪动不灵敏的状况。这根本上是由于磁性浮子上沾有铁屑或其他污物形成的。可先排空介质,再取出浮子,消弭磁性浮子上沾有的铁屑或其他污物即可。
2、现场调校中偶然会发现浮子上下挪动不够灵敏。这大多是由于液位计装置不当惹起的,此时要留意上下法兰的中心能否在一条线上,能否与程度面垂直。普通来说,与程度面夹角不小于87度,假如偏向较大,可能会影响浮子的顺利挪动。
3、选用本安型液位计时,特别要留意液位计与平安栅的阻抗能否匹配。
4、液位计调校正常,投用后发现浮子在某一位置呈现一段时间的“吸住”现象。这主要是液位计 穿过钢制平台装置时,与钢板间隔过近产生的。因而,穿过钢制平台装置需求特别留意液位计连通管管壁与平台切割边线的间距。
5、液位计运用过程中,假如输出信号产生频繁扰动或有干扰脉冲,就要检查信号电缆屏蔽层能否牢靠接地,工作接是电阻能否满足请求。
6、液位计现场投用时,要特别留意应先翻开上部闸阀,后翻开下部闸阀。这是由于液位计连通管的底部装有维护浮子的止推弹簧,否则,大差压的作用可能撞碎浮子招致液位计无法运用。
7、假如因运输或其他缘由招致现场指示用的密闭玻璃管决裂,则可用国产玻璃管改换。但能抽真空。还要留意玻璃管能否垂直,以免影响指示器的指示。
8、液位计运用时特别要留意,千万不要用强磁铁在连通管外上下拉动浮子停止检查,否则会招致磁性浮子磁化而改动极性,以至会使浮子磁性削弱,致使难以正常工作。
八、操作说明:
1、按键操作:
调零键[Z]、调整键[S]、功能键[M] |
||
操作内容 |
操作方法 |
备注 |
按键打开 |
同时按下[Z]和[S]键5秒钟以上,便可打开(LCD屏幕显示:OPEN)。 |
|
PV值清零 (即零位调整) |
将浮球直接置于零位上,按键打开后,再同时按下[Z]、[S]键2秒钟以上,便可将当前PV值设置为0,(LCD屏幕显示:PV=0) |
如果当前PV值与0值的偏差超出50%FS,PV值清零无效,(LCD屏幕显示:PVER) |
4mA点有源迁移 |
按键调零:将浮球置于零位,按下[Z]键2秒钟,变送器将输出4mA电流,完成调零操作。(LCD屏幕显示:LSET) |
|
20mA点有源迁移 |
按键调满:将浮球置于满位,按下[S]键2秒钟,变送器输出20mA电流,完成调满操作。(LCD屏幕显示:HSET) |
|
变送器数据恢复 |
先按下[Z]键,再接通电源,继续按住[Z] 5秒钟以上,如果LCD屏幕显示OK,则说明已将变送器数据恢复到出厂时状态,松开按键便可,若LCD显示FAIL,则说明示未对变送器进行过数据备份,无法将变送器数据恢复到出厂时状态。 |
如果2分钟之内没有任何按键按下,变送器按键自动锁住,若要操作,需重新打开。以上操作,使用调零键【Z】、调满键【S】即可实现,两按键变送器主板按键操作说明同上。不带表头显示外接电流表也可实现调整。
2、测量参数设置:
测量参数设置时,连续按下功能键【M】将依次显示ZERO、SPRN、DPMP、DISP、FIX C zui后按功能键确认并退出设置状态恢复显示状态。
显示内容 |
设置内容 |
操作方法 |
|
0.888 ZEPO CM |
设置4mA点量程 |
按[Z]键选择修改的数字或小数点 |
按[S]键调整数值或小数点位置 |
100.00 SPRN CM |
设置20mA点量程 |
同上 |
同上 |
2.000 DPMP S |
设置阻尼时间 |
同上 |
同上 |
12.008 DISP mA |
设置显示模式 |
按[S]键选择显示模式(显示液位、电流、百分比) |
|
3.6 FIX C CM |
固定电流输出 |
输出屏幕显示的电流值(3.6、4、8、12、16、20、22.8mA) |
说明:在参数设置时,若2分钟内未有任何按键按下,则直接返回到测量模式(不保存设置数据)。
九、选型一览表:
型 号 |
代 码 |
说 明 |
|||||
UQZ |
-□ |
-□ |
-□ |
□ |
□ |
□ |
|
量程(mm) |
|
|
|
|
|
|
量程500mm<H<5500mm |
介质密度 |
|
kg/m3 |
|
|
|
|
密度>0.7 |
安装方式 |
|
-0 |
|
|
|
支架安装 |
|
-1 |
|
|
|
DN80 PN0.6 |
|||
-2 |
|
|
|
DN100 PN0.6 |
|||
-T |
|
|
|
特殊说明 |
|||
材质 |
|
1 |
|
|
304 |
||
2 |
|
|
316 |
||||
3 |
|
|
PP(常压) |
||||
输出信号 |
|
1 |
|
电流4~20mA输出 24VDC供电 |
|||
T |
|
特殊要求 |
|||||
显示方式 |
|
N |
不带现场显示功能 |
||||
LED |
带现场显示功能 |
