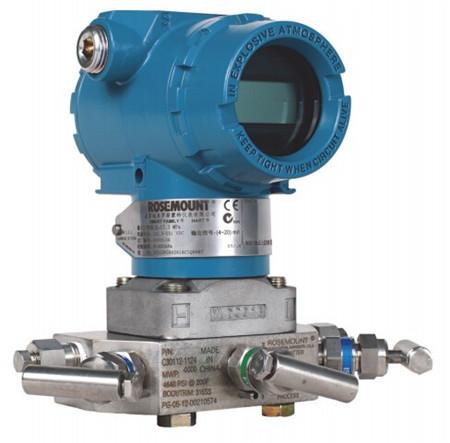

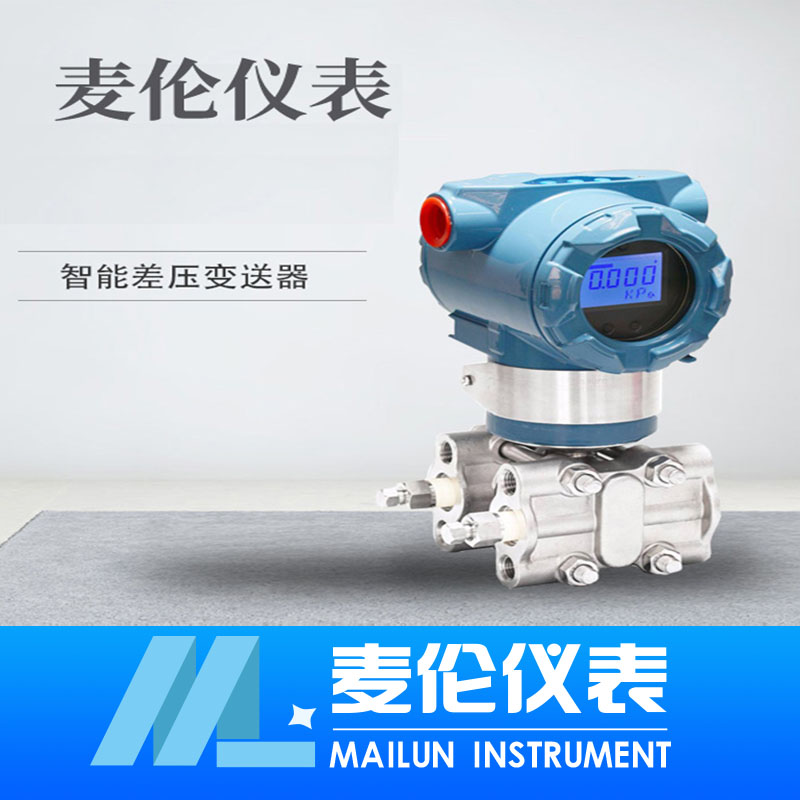

差压变送器

一、差压变送器工作原理差压变送器是介质压力通过隔离膜片和硅油传递给位于δ室中心的测量膜片,测量膜片是一张紧的弹性元件,随它两边的压力差产生相应位移,测量膜片的位移与差压成正···
订购热线:181-5507-8261
立即咨询

一、差压变送器工作原理

差压变送器是介质压力通过隔离膜片和硅油传递给位于δ室中心的测量膜片,测量膜片是一张紧的弹性元件,随它两边的压力差产生相应位移,测量膜片的位移与差压成正比,*大位移0.1mm,由它两侧的电容板检测,再用电子线路把测量膜片和电容极板之间的差动电容转换为二线制(4~20)mA DC输出信号。





二、差压变送器结构组成



三、差压变送器特点

1、准确度高;
2、稳定性好;
3、二线制4-20mADC;
4、固体元件,接插式印刷线路板;
5、小型、重量轻、坚固抗震;
6、量程、零点外部连续可调;
7、正迁移可达500%;负迁移可达600%;
8、阻尼可调;
9、单向过载保护特性好;
10、无机械可动部件维修工作量少;
11、全系列统一结构,零部件互换性强;
12、接触介质的膜片材料可选;
13、防爆结构,全天候使用;
14、智能HART现场总线协议;
四、差压变送器性能参数
1、使用对象:液体、气体和蒸汽;
2、测量范围:0-0.06kPa至0-40MPa;
3、输出信号:4-20mA DC;
4、12-45VDC,一般为24VDC;
5、负载特性:与供电电源有关,在某一电源电压 时代负载能力(负载特性),负载阻抗 RL与电源电压VS关系式为:RL≤(VS-12);
6、指示表:LCD液晶或者LFD数码管显示;
7、防 爆:隔爆型dIIBT4 b:本质安全型 iaIICT6;
8、量程和零点:外部连续可调;
9、正负迁移:零点经过正迁移或负迁移后,量程、测量范围的上限值和下限值,均不能超过测量范围上限的**(智能型:量程比15:1) *大正迁移量为*小调校量程的500%;*大负迁移量为*小调教量程的600%;
10、温度范围:放大器工作温度范围:-29~+93℃(LT型为-25~+70℃) 灌充硅油的测量元件:-40~+104℃ 法兰式变送器灌充高温硅油时:+15~+315℃,普通硅油:-40~+149℃;
11、静 压:1、4、10、25、32MPa;
12、温 度:相对湿度为0~**RH;
13、容积变化量:<0.16cm3;
14、阻尼(阶跃响应):充硅油时,一般在0.2s到1.67s之间连续可调;
五、差压变送器技术参数
(不带迁移,在标准工作条件下,充硅油,316不锈钢隔离膜片)
1、准确度:±0.1%(智能型)、±0.25%、±0.5%;
2、死区:无(≤0.1%);
3、稳定性:六个月内不超过*大量程的基本误差值;
4、振动影响:在任意轴上,振动频率为200Hz;
5、电源影响:小于输出量程的0.005%V;
6、负载影响:电源如果稳定,则负载没有影响;



7、安装位置影响:*大可产生0.24kPa 的零点误差;
