电阻远传压力表
一、电阻远传压力表用途说明电阻远传压力表适用于测量对铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。因为在仪表内部设置滑线电阻式变送器,故可把被测值以电量值传至远离测量点的二次仪表上,以实现集中···
订购热线:181-5507-8261
![](http://www.jsmlyb.com/images/weixin.jpg)
![立即咨询](http://www.jsmlyb.com/picture/buynowsmalls.gif)
一、电阻远传压力表用途说明
电阻远传压力表适用于测量对铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。因为在仪表内部设置滑线电阻式变送器,故可把被测值以电量值传至远离测量点的二次仪表上,以实现集中检测的远距离控制。此外,电阻远传压力表能够就地指示压力,以便于现场工艺检查。
二、电阻远传压力表主要技术指示
1、精度度等级:1.6级;
2、发送器起始电阻值:3~20Ω;
3、发送器满度点电阻值:340Ω~400Ω;
4、发送器接线端①②外加电压不大于6V;
滑线电阻式发送器接线图
使用环境条件:-40~60℃,相对湿度不大于85%且振动和被测(控)介质的急剧脉 动应对仪表正常工作无明显影响。
湿度影响:使用温度偏离20±5℃时。 其温度附加误差不大于0.4%/10℃
![](/uploads/allimg/210419/0949555039-0.png)
三、电阻远传压力表结构原理
电阻远传压力表由一个弹簧管压力表和一个滑 线电阻式发送器等组成。
仪表机械部分的作用原理与一般弹簧 管压力表相同于电阻发送器设置在齿轮传 动机构上,因此当齿轮传动机构中的扇形 齿轮产生偏传时,电阻发送器的转臂(电刷)也相应地得以偏转,由于电刷在电阻器上 滑行,使得被测压力值的变化,而传至二次仪表上,指示出一相应的读数值。同时,一次仪表也指示相应的压力值。

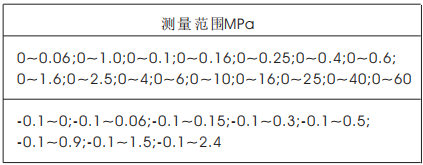

四、测量范围
![](/uploads/allimg/210419/0949551Q4-1.png)
电阻远传压力表适用于测量对铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。因为在仪表内部设置滑线电阻式变送器,故可把被测值以电量值传至远离测量点的二次仪表上,以实现集中检测的远距离控制。此外,电阻远传压力表能够就地指示压力,以便于现场工艺检查。
二、电阻远传压力表主要技术指示
1、精度度等级:1.6级;
2、发送器起始电阻值:3~20Ω;
3、发送器满度点电阻值:340Ω~400Ω;
4、发送器接线端①②外加电压不大于6V;
滑线电阻式发送器接线图
使用环境条件:-40~60℃,相对湿度不大于85%且振动和被测(控)介质的急剧脉 动应对仪表正常工作无明显影响。
湿度影响:使用温度偏离20±5℃时。 其温度附加误差不大于0.4%/10℃
![](/uploads/allimg/210419/0949555039-0.png)
三、电阻远传压力表结构原理
电阻远传压力表由一个弹簧管压力表和一个滑 线电阻式发送器等组成。
仪表机械部分的作用原理与一般弹簧 管压力表相同于电阻发送器设置在齿轮传 动机构上,因此当齿轮传动机构中的扇形 齿轮产生偏传时,电阻发送器的转臂(电刷)也相应地得以偏转,由于电刷在电阻器上 滑行,使得被测压力值的变化,而传至二次仪表上,指示出一相应的读数值。同时,一次仪表也指示相应的压力值。
四、测量范围
![](/uploads/allimg/210419/0949551Q4-1.png)
