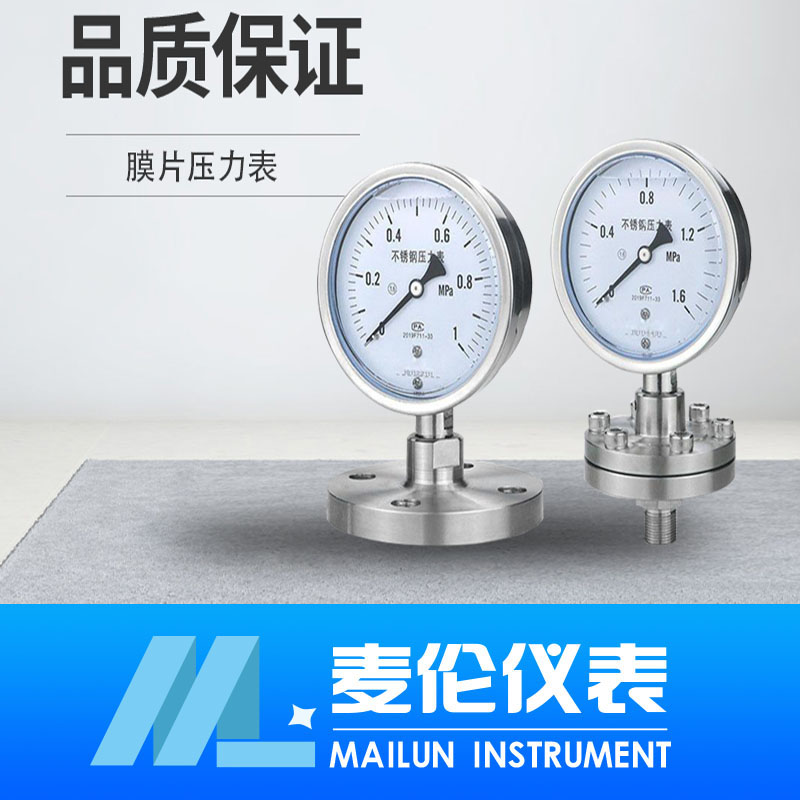

膜片压力表

一、膜片压力表概述膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压。二、膜片压力表结构原理膜片压力表是由测量系统(包括法兰接头、波纹膜片)、传动指示机构(包···

订购热线：181-5507-8261

产品详情

一、膜片压力表概述
膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压。
二、膜片压力表结构原理
膜片压力表是由测量系统(包括法兰接头、波纹膜片)、传动指示机构(包括连杆、齿轮传动机构、指针和度盘)和外壳(包括表壳和罩圈)等组成。仪表外壳为防溅结构，具有较好的密性，故能保护其内部机构免受污秽侵入。
膜片压力表的作用原理是基于弹性元件(测量系统上的膜片)变形。在被测介质的压力作用下，迫使膜片产生相应的弹性变形-位移，借助连杆组经传动机构的传动并予放大，由固定于齿轮上的指针逐将被测值在度盘上指示出来。
三、主要技术指标
1、精确度等级：2.5；
2、使用环境条件：-40～70℃；
3、相对湿度不大于90%；
4、温度范围：使用温度偏离20±5℃时，其温度附加误差不大于0.04%/℃；
5、工作位置：垂直安装；
6、外壳防护等级：IP64；
四、标度范围、外形尺寸及重量
