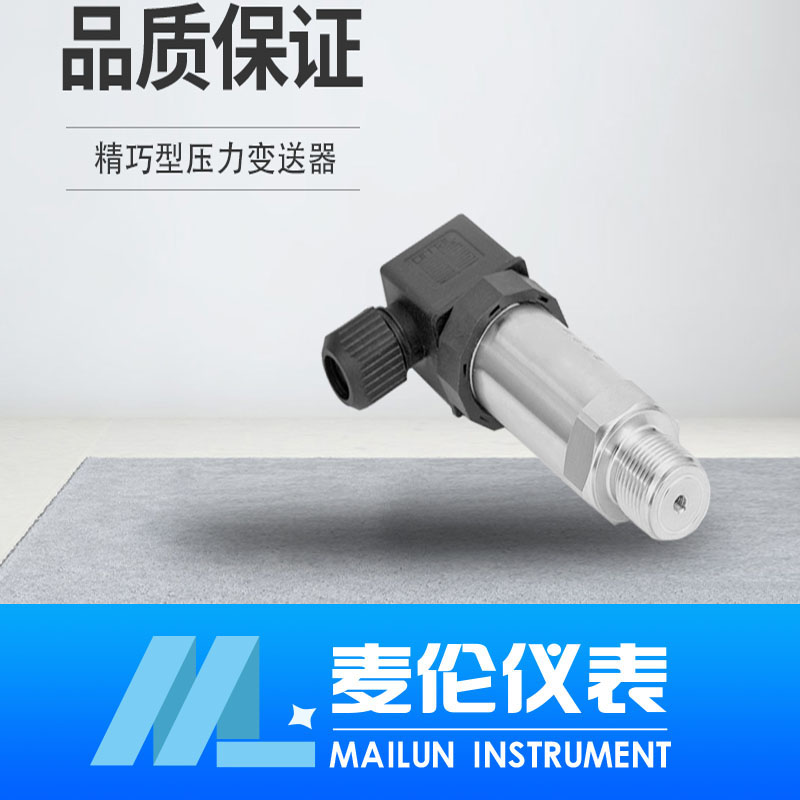

精巧型压力变送器
一、精巧型压力变送器概述精巧型压力变送器是被测介质的压力直接作用于传感器的膜片上(不锈钢或陶瓷),使膜片产生与介质压力成正比的微位移,使传感器的电阻值发生变化,和用电子线路检测这一变化,并转换输出···
订购热线:181-5507-8261
![](http://www.jsmlyb.com/images/weixin.jpg)
![立即咨询](http://www.jsmlyb.com/picture/buynowsmalls.gif)
一、精巧型压力变送器概述
精巧型压力变送器是被测介质的压力直接作用于传感器的膜片上(不锈钢或陶瓷),使膜片产生与介质压力成正比的微位移,使传感器的电阻值发生变化,和用电子线路检测这一变化,并转换输出一个对应于这一压力的标准测量信号。
二、精巧型压力变送器性能指标
1、测量范围:-100kPa…0kPa~10kPa…40MPa
2、过压:≤1.5 倍满量程压力或 110MPa(取*小值)
3、精度:±0.5%FS;±1.0%FS
4、工作温度:-10℃~60℃
5、供电电源:11V~28VDC
6、输出信号:4mA~20mA DC(两线制);0/1V~5V DC(三线制,隔爆型)
7、外壳防护:接插件型 IP65;电缆型 IP68
三、精巧型压力变送器外形及安装

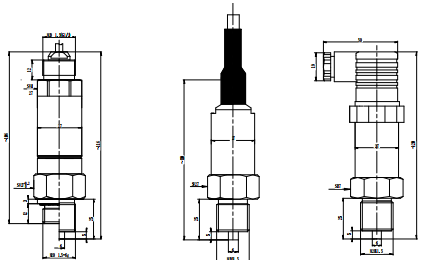

1、外形尺寸
![](/uploads/allimg/210419/09215J4Q-0.png)
2、安装
(1)变送器安装前应注意:
安装地点的压力是否会超过变送器的量程;
所测液体是否与变送器的结构材料相兼容;
所测液体是否会堵塞变送器的引压孔。
(2)安装方法
变送器的安装方向为垂直向下安装。 一般情况下,变送器应向上垂直于水平方向安装。若受环境条件限制,允许变送器*大倾斜至与水平方向成30°角安装。
![](/uploads/allimg/210419/09215J017-1.png)

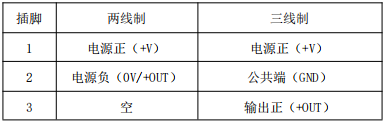

四、电气连接
![](/uploads/allimg/210419/09215HF4-2.png)
![](/uploads/allimg/210419/09215H048-3.png)
接线方法:
(1)如果变送器的插头已经连接在变送器本体上,若需拿下插头, 请用小螺丝刀拧松插头顶部中心螺钉,即可将插头从变送器本 体上的插座里拔出来。若想把插头与变送器本体相连接,请按 相反顺序操作。(注意:变送器本体的插座请用户不要轻易拧下,更不能随便 调节变送器里的电位器,以免影响使用。)
(2)若想拆开插头,以便连接导线,请首先抽掉插头顶部中心螺钉,用小型一字螺丝刀插入插头底部标有“lift”的一角稍用力向 外撬,插头芯即可和插头外壳分离。
(3)请选用Φ4.5~Φ7mm 外径的屏蔽电缆,把电缆线穿过插头外壳 上的电缆孔,将相应的电缆 线连接到插头芯的接线端子上,接线端子旁标有明显的编号。(注意接线可靠,避免线间出现短路。)
(4) 把电缆线稍抽紧,将插头芯推进插头外壳(可以听到“咔嗒” 一声),用手拧紧外壳上电缆紧固螺母,即完成接线。
(5)若需拆开插头,以便拆掉导线,请首先用手拧松插头外壳上的 电缆紧固螺母,使导线没有被挤紧,然后按第(2)项操作取出插头芯,用小螺丝刀把线从接线端子上取下,抽出电缆线,再 安装好插头芯及插头与插座的连接。(注意:插头重新安装于插座时,应将插头上的矩形橡胶圈恢复 到卸下前的状态,以确保变送器的防护等级。)返回
精巧型压力变送器是被测介质的压力直接作用于传感器的膜片上(不锈钢或陶瓷),使膜片产生与介质压力成正比的微位移,使传感器的电阻值发生变化,和用电子线路检测这一变化,并转换输出一个对应于这一压力的标准测量信号。
二、精巧型压力变送器性能指标
1、测量范围:-100kPa…0kPa~10kPa…40MPa
2、过压:≤1.5 倍满量程压力或 110MPa(取*小值)
3、精度:±0.5%FS;±1.0%FS
4、工作温度:-10℃~60℃
5、供电电源:11V~28VDC
6、输出信号:4mA~20mA DC(两线制);0/1V~5V DC(三线制,隔爆型)
7、外壳防护:接插件型 IP65;电缆型 IP68
三、精巧型压力变送器外形及安装
1、外形尺寸
![](/uploads/allimg/210419/09215J4Q-0.png)
2、安装
(1)变送器安装前应注意:
安装地点的压力是否会超过变送器的量程;
所测液体是否与变送器的结构材料相兼容;
所测液体是否会堵塞变送器的引压孔。
(2)安装方法
变送器的安装方向为垂直向下安装。 一般情况下,变送器应向上垂直于水平方向安装。若受环境条件限制,允许变送器*大倾斜至与水平方向成30°角安装。
![](/uploads/allimg/210419/09215J017-1.png)
四、电气连接
![](/uploads/allimg/210419/09215HF4-2.png)
![](/uploads/allimg/210419/09215H048-3.png)
接线方法:
(1)如果变送器的插头已经连接在变送器本体上,若需拿下插头, 请用小螺丝刀拧松插头顶部中心螺钉,即可将插头从变送器本 体上的插座里拔出来。若想把插头与变送器本体相连接,请按 相反顺序操作。(注意:变送器本体的插座请用户不要轻易拧下,更不能随便 调节变送器里的电位器,以免影响使用。)
(2)若想拆开插头,以便连接导线,请首先抽掉插头顶部中心螺钉,用小型一字螺丝刀插入插头底部标有“lift”的一角稍用力向 外撬,插头芯即可和插头外壳分离。
(3)请选用Φ4.5~Φ7mm 外径的屏蔽电缆,把电缆线穿过插头外壳 上的电缆孔,将相应的电缆 线连接到插头芯的接线端子上,接线端子旁标有明显的编号。(注意接线可靠,避免线间出现短路。)
(4) 把电缆线稍抽紧,将插头芯推进插头外壳(可以听到“咔嗒” 一声),用手拧紧外壳上电缆紧固螺母,即完成接线。
(5)若需拆开插头,以便拆掉导线,请首先用手拧松插头外壳上的 电缆紧固螺母,使导线没有被挤紧,然后按第(2)项操作取出插头芯,用小螺丝刀把线从接线端子上取下,抽出电缆线,再 安装好插头芯及插头与插座的连接。(注意:插头重新安装于插座时,应将插头上的矩形橡胶圈恢复 到卸下前的状态,以确保变送器的防护等级。)返回
