磁浮子液位计选型
磁浮子液位计工作的基本原理: 磁浮子液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时,磁浮子液位计主导管中的浮子也随之升降···
订购热线:181-5507-8261
![](http://www.jsmlyb.com/images/weixin.jpg)
![立即咨询](http://www.jsmlyb.com/picture/buynowsmalls.gif)
磁浮子液位计工作的基本原理:
磁浮子液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时,磁浮子液位计主导管中的浮子也随之升降,浮子内的**磁钢通过磁耦合传递到现场指示器,驱动红、白翻柱翻转180°,当液位上升时,翻柱由白色转为红色,当液位下降时,翻柱由红色转为白色,指示器的红、白界位处为容器内介质液位的实际高度,从而实现液位的指示。也可在本体管上加装磁性技术'>开关或远传变送器,输出开关信号或模拟量信号。适合用于高温、高压、耐腐蚀等场合,可就地显示和远程控制。
磁浮子液位计具有就地显示的直读式特性。不需多组液位计组合。有着单体进行全量程测量,设备少开孔,显示清晰,标志醒目,读数直观等优点。
由于具有磁性耦合隔离器密闭结构。尤其适用于易燃、易爆和腐蚀有毒液位检测。从而使原复杂环境的液位检测手段变得简单和可靠安全。
二、用户在订货前需了解并提供的技术参数:

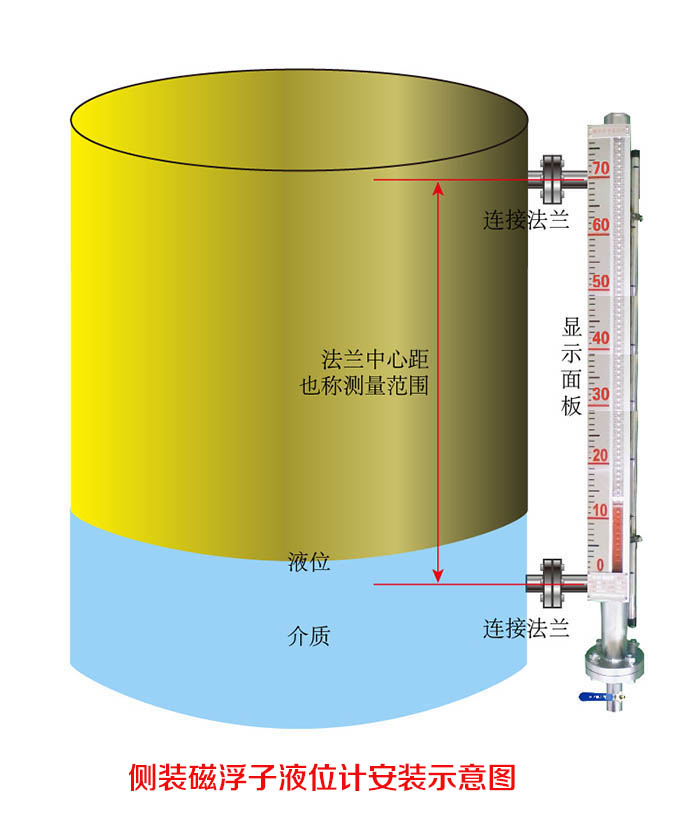

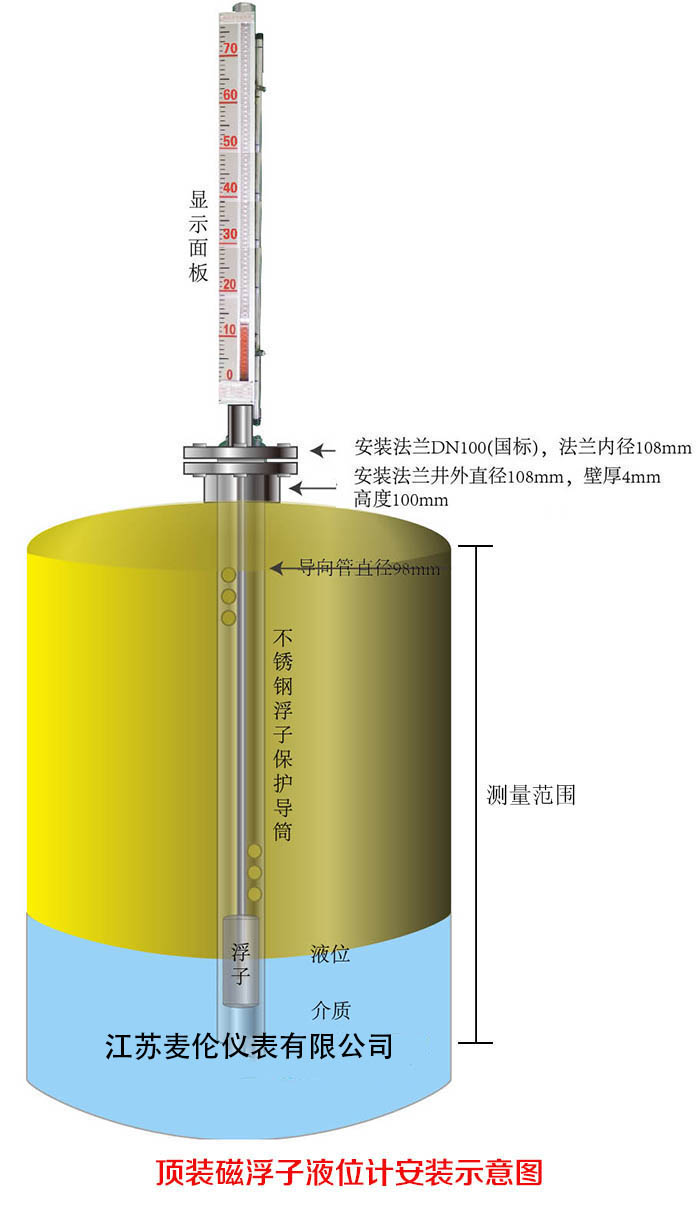

1、安装方式: 侧装式(如图1所示) 顶装式(如图2所示)
2、测量介质:比如水、油、其他化工溶剂及液体原料
3、材质要求:比如304不锈钢、316L不锈钢、PP、PVC (如果用户不清楚,在提供相关参数后,可由我我司技术人员帮助选择地)
4、测量介质温度:温度的不同决定了浮子和显示面板的材料类型的不同选择。冬天温度过低时,就需要加装电位热或蒸汽夹套进行保温,液位计可以测量的介质温度-20℃~500℃。
5、工作压力:压力的大小决定了主导管的厚度及焊接等加工工艺的不同。液位计可测量的介质高的压力可以达到10MPa。
6、连接方式:顶装式磁浮子液位计系列产品一般情况下是采用DN80或DN100的连接法兰,侧装式磁浮子液位计采用的连接方式有三种:法兰连接(比如DN25)、卡箍连接、螺纹连接。
7、测量范围:1.侧装式因为是通过上下两个导管与需测量容器相连,因此其测量范围就是两个导管中心之间的距离,简称中心距。(如图1所示)
2.顶装式因为是从顶部插入容器内部的,因此其测量范围为容器顶部到底部之间需要测量的这段距离。(如图2所示
![](/uploads/210416/1-210416093Z2138.jpg)
![](/uploads/210416/1-210416094IB27.jpg)
磁浮子液位计产品选型表
磁浮子液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时,磁浮子液位计主导管中的浮子也随之升降,浮子内的**磁钢通过磁耦合传递到现场指示器,驱动红、白翻柱翻转180°,当液位上升时,翻柱由白色转为红色,当液位下降时,翻柱由红色转为白色,指示器的红、白界位处为容器内介质液位的实际高度,从而实现液位的指示。也可在本体管上加装磁性技术'>开关或远传变送器,输出开关信号或模拟量信号。适合用于高温、高压、耐腐蚀等场合,可就地显示和远程控制。
磁浮子液位计具有就地显示的直读式特性。不需多组液位计组合。有着单体进行全量程测量,设备少开孔,显示清晰,标志醒目,读数直观等优点。
由于具有磁性耦合隔离器密闭结构。尤其适用于易燃、易爆和腐蚀有毒液位检测。从而使原复杂环境的液位检测手段变得简单和可靠安全。
二、用户在订货前需了解并提供的技术参数:
1、安装方式: 侧装式(如图1所示) 顶装式(如图2所示)
2、测量介质:比如水、油、其他化工溶剂及液体原料
3、材质要求:比如304不锈钢、316L不锈钢、PP、PVC (如果用户不清楚,在提供相关参数后,可由我我司技术人员帮助选择地)
4、测量介质温度:温度的不同决定了浮子和显示面板的材料类型的不同选择。冬天温度过低时,就需要加装电位热或蒸汽夹套进行保温,液位计可以测量的介质温度-20℃~500℃。
5、工作压力:压力的大小决定了主导管的厚度及焊接等加工工艺的不同。液位计可测量的介质高的压力可以达到10MPa。
6、连接方式:顶装式磁浮子液位计系列产品一般情况下是采用DN80或DN100的连接法兰,侧装式磁浮子液位计采用的连接方式有三种:法兰连接(比如DN25)、卡箍连接、螺纹连接。
7、测量范围:1.侧装式因为是通过上下两个导管与需测量容器相连,因此其测量范围就是两个导管中心之间的距离,简称中心距。(如图1所示)
2.顶装式因为是从顶部插入容器内部的,因此其测量范围为容器顶部到底部之间需要测量的这段距离。(如图2所示
![](/uploads/210416/1-210416093Z2138.jpg)
![](/uploads/210416/1-210416094IB27.jpg)
磁浮子液位计产品选型表
企标 | 分隔线 | 产品代码 | 主体材质 | 输出形式 | 压力等级 | 工作温度 | 安装方式 | 法兰 通径 | 量程范围 | 结构形式 | 介质密度 | 说明 |
ML | 企标 | |||||||||||
− | 无定义 | |||||||||||
UHZ | 磁浮子液位计 | |||||||||||
UHZJ | 磁浮子界位计 | |||||||||||
A | 304(304L) | |||||||||||
B | 316(316L) | |||||||||||
C | PP | |||||||||||
D | 不锈钢衬PTFE | |||||||||||
E | 其它 | |||||||||||
0 | 无输出 | |||||||||||
1 | 报警开关 | |||||||||||
2 | 4~20mA | |||||||||||
3 | 报警开关+4~20mA | |||||||||||
4 | 4~20mA+Hart | |||||||||||
5 | 报警开关+4~20mA+Hart | |||||||||||
A | 常压 | |||||||||||
B | 1.6MPa | |||||||||||
C | 2.5MPa | |||||||||||
D | 4.0MPa | |||||||||||
E | 6.0MPa | |||||||||||
F | 其他 | |||||||||||
0 | 常温 | |||||||||||
1 | 200℃ | |||||||||||
2 | 350℃ | |||||||||||
A | 侧装 | |||||||||||
B | 顶装 | |||||||||||
C | 底装 | |||||||||||
DN15 | DN15 | |||||||||||
DN20 | DN20 | |||||||||||
依次类推 | 以此类推 | |||||||||||
XXX | 按实际填写 单位mm | |||||||||||
A | 普通型 | |||||||||||
B | 夹套型 | |||||||||||
C | 电伴热性 | |||||||||||
D | 衬里型 | |||||||||||
E | 其他 | |||||||||||
XXX | 按实际填写 单位Kg/m3 | |||||||||||
ML | − | UHZ | A | 0 | A | 1 | A | DN20 | 1000 | A | 1000 | 完整选型 |
注:例如“ML-UHZA0A0ADN20-1000A900 主要参数是:介质密度为0.9-1.0g/cm3、公称压力为常压1.0MPa、量程为1000mm、主体材质为不锈钢304、变送器输出型(无现场表头显示)、连接法兰口径DN20型,侧装式磁浮子液位计。
