TLYZ型气体腰轮流量计安装和选型

发布时间：2021-04-16 01:19:49

TLYZ型气体腰轮流量计安装

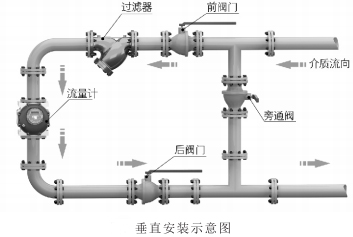

流量计的安装有两种方法，即水平安装和垂直安装（建议釆用垂直安装）。当流量计垂直安装时，介质进口端需在上方，气流由上向下流动，这样安装使得转子对脏物具有自清洁能力；而在水平安装时，流量计进出口端轴线不得低于管道轴线，以免介质中的脏污杂质滞留于流量计的计量室内,影响正常转速。
安装时，在流量计上游必须配置过滤器或者过滤网（120-200目），以改善介质的纯净度。

TLYZ型气体腰轮流量计应用
TYLZ型气体腰轮流量计是集流量、压力和温度检测功能于一体，并能进行压力、温度、压缩因子自动修正的智能流量计。**应用于工业气体流量检测与控制，城市燃气检测或计量等领域，能满足客户对高精度、高可靠的检测或计量要求。
TLYZ型气体腰轮流量计选型与安装
1、不宜选用的场合：
（1）要求流量超出表的流量范围；
（2）频繁中断、强烈脉动流等流量急剧变化的场合，如快速开/关的阀门等，快速打开阀门的冲击将会损坏转子和同步齿轮；
（3）氢气、氧气、强腐蚀性气体。
2、规格的确定：
如已知工况流量范围，直接査表1确定规格；或依据标况下的供气流量范围及介质压力计算工况流量范围，再査表1确定规格。一般要求工况下流量计的常用流量范围处于10%Qmax～90%Q。林为*佳。
3、结构形式的选择
要根据使用现场的安装条件及功能等要求，正确选择结构形式。
（1）TYLZ-G口型：适用于需要实现压力、温度自动检测修正的场合。
（2）TYLZ-GQ-B型：适用于需要进行温度、压力自动检测修正，并需要内置无线通信模块，由内置电池供电实现日传输次数不多于10次的场合。或由+5VDC本质安全电源供电实现实时在线的场合，也适用于不带无线通信，但需要显示转换系数和压缩系统比值的场合。
（3）TYLZ-GQ-V型：用于可对温度和（或）压力设定修正，且要求投资成本低的计量场合。
（4）TYLZ-GQ-NS：适用于可对温度和（或）压力设定修正，且要求投资成本低又需要内电池供电并每日1次对数据记录进行打包后通过远程无线上传的计量场合。
（5）当带压力自动检测功能时，为了保证流量计压力检测的准确，应根据介质的*高工作压力正确选择压力传感器的上限压力。

TLYZ型气体腰轮流量计外形尺寸及配套法兰

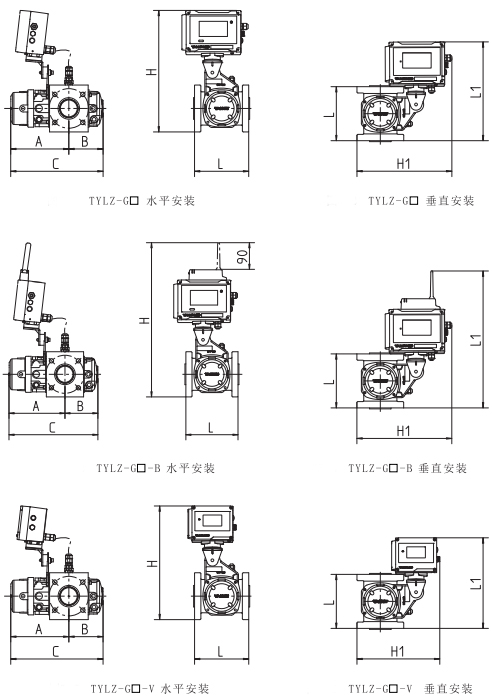

1、外形尺寸图

2、流量计外形尺寸

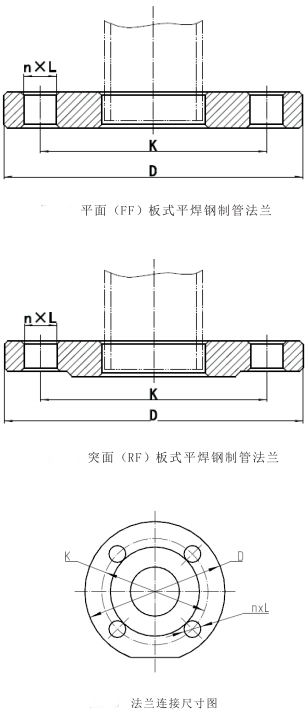

3、流量计配套法兰

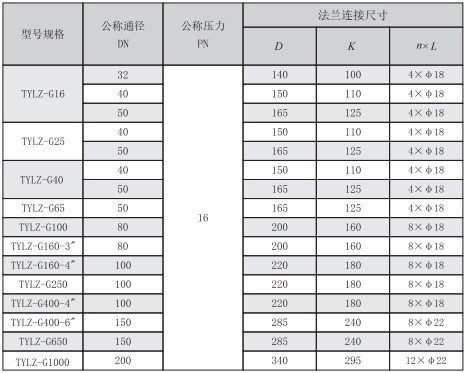

4、流量计配套法兰尺寸
