电磁流量计怎么安装
发布时间:2021-04-16 01:17:24

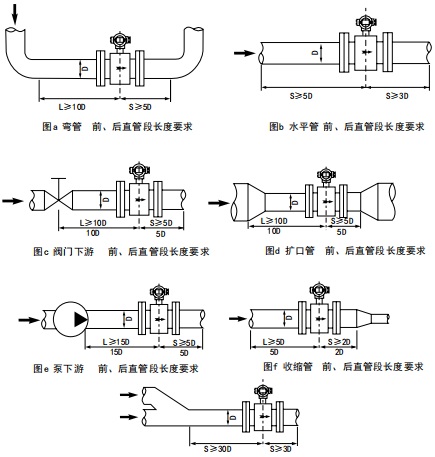

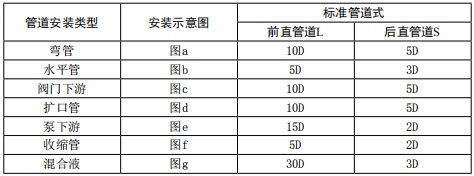

电磁流量计对直管段的要求
为了改善涡流与流场畸变的影响,流量计安装的前、后直管段长度有一定要求,否则会影响测量精度(也可安装整流器,尽量避免在靠近调节阀和半开阀门之后安装)。



电磁流量计对外部环境的要求

1、电磁流量计应避免安装在温度变化很大或受到设备高温辐射的场所,若必须安装时须有隔热、通风的措施。
2、电磁流量计*好安装在室内,若必须安装于室外,应避免雨水淋浇,积水受淹及太阳曝晒,须有防潮和防晒措施。
3、电磁流量计应避免安装在含有腐蚀性气体的环境中,必须安装时,须有通风措施。
4、为了安装、维护、保养方便,在流量计周围需有充裕的安装空间。
5、电磁流量计安装场所应避免有强磁场及强振动源,如管道振动大,在流量计两边应有固定管道的支座。


、电磁流量计对工艺管的要求
电磁流量计对安装点的上、下游工艺管有一定的要求,否则影响测量精度。
1、上、下游工艺管的内径与传感器的内径相同,并应满足:0.98DN≤D≤1.05DN(式中DN:传感器内径,D:工艺管内径)
2、工艺管与传感器必须同心,同轴偏差应不大于0.05DN。
四、旁通管的要求
为了方便检修流量计,*好为流量安装旁通管,另外,对重污染流体及流量计需清洗而流体不能停止的,必须安装旁通管。流量计在管线上的安装要求

五、电磁流量计在管线上的安装要求
