智能数字显示报警仪报警设置原理

发布时间：2021-04-15 01:57:00

智能数字显示报警仪工作原理
智能数字显示报警仪报警点及报警方式是通过参数设置菜单设置，SP1、SP2、SP3、SP4设置报警点，P1h、P2h、P3h、P4h设置报警回差值，P1c、P2c、P3c、P4c设置报警方式。报警值设置必须遵循：量程下限≤报警下下限≤报警下限≤报警上限≤报警上上限≤量程上限。

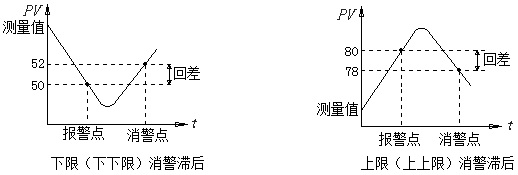

二、智能数字显示报警仪报警回差设置
当测量信号在报警点附近波动时，仪表不断进入和退出报警状态，这样输出触点会经常跳动，产生频繁报警，导致外部联锁装置产生故障。天信智能数字显示仪具有回差设置功能，可以避免出现这种情况。例如，SP2为50，P2h为2，P2c为30，若仪表输入信号＜50时，仪表报警，触点动作；当输入值增大，大于50时，仪表不会马上退出报警，直到仪表输入值＞52时，仪表才退出报警状态。同样，SP1为80，P1h为2，P1c为31，若仪表输入信号大于80时，仪表报警，触点动作；当输入值减小，＜80时，仪表不会马上退出报警，直到仪表输入值＜78时，仪表才退出报警状态。

三、智能数字显示报警仪报警方式

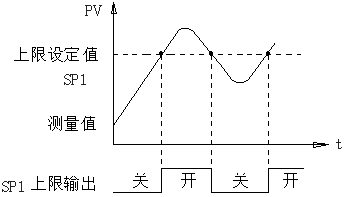

（1）位式上限报警输出
例如 SP1设定为上限报警，SP1=上限设定值，P1h=0，P1c=31，则SP1报警输出。

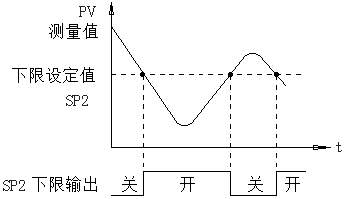

（2）位式下限报警输出
例如 SP2设定为下限报警，SP2=下限设定值，P2h=0，P2c=30，则SP2报警输出。

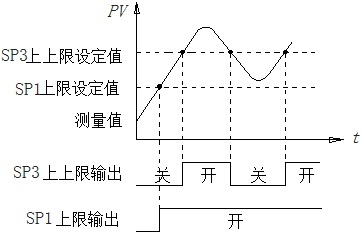

（3）位式上上限报警输出
SP3设定为上上限报警，SP3=上上限设定值，P3h=0，P3c=31，SP1设定为上限报警，SP1=上限设定值，P1h=0，P1c=31，则SP3，SP1报警输出。

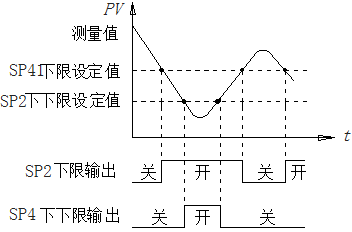

（4）位式下下限报警输出
SP4设定位下下限报警，SP4=下下限设定值，P4h=0，P4c=30， SP2设定为下限报警，SP2=下限设定值，P2h=0，P2c=30，则SP4，SP2报警输出。
