有纸记录仪使用设定方法

发布时间：2021-04-15 01:52:35

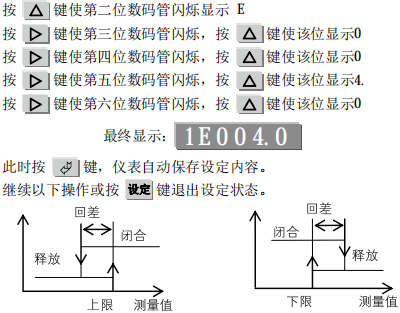

有纸记录仪设定回差
小长图有纸记录仪上下限报警继电器的触点是给用户联接相应的控制电器[如电磁阀]以组成控制系统时使用。为了防止在报警点附近继电器触点产生抖动现象，仪表采用设定回差的方法，以消除继电器触点抖动。其提示符是:E
具体作用如下：测量值达到报警值时，继电器立即闭合，但回到报警值时报警不会立即消除，要等到继续回落到一定值时才消除报警。使继电器触点释放。
例五：回差e设为4.0℃，上限报警设为115.0℃。
当测量值达到115. 0℃时，继电器立即闭合报警。但当测量值回到114.9℃时，报警不会立即消除，而是要等到测量值小于111.0℃[115
-4 = 111] 时，报警才能消除。

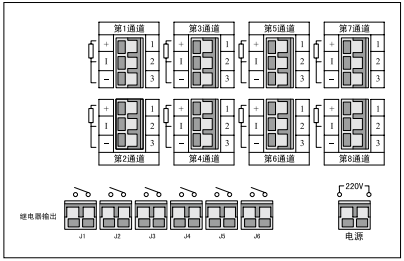

有纸记录仪接线方法

1、测量三线制热电阻信号时，接1 2 3端，1端为其公共端。

2、测量电流信号时，接2 3端，其中2端接正，3端接负。

3、测量电压和热电偶信号时，接1 3端，其中1端接正，3端接负。

4、继电器输出端子为常开点。
5、电源未注明时一律使用220V电压。
二、有纸记录仪键盘操作

共有六个使用键，其中有测量状态使用键和设定状态使用键，选用优质薄膜触摸式键盘，按键时伴有清脆的蜂音。
1、测量状态使用键

设定状态使用键

有纸记录仪参数设定方法
在设定状态下，用户通过对参数设定，从而确定各通道的量程、记录范围、报警及走纸速度、报表打印时间间隔、当前时间等等。
1、设定量程范围及关闭某一测量通道
本表共有二十种输入信号种类，通过编码方式供用户任意选择。通过设定该项，实现输入信号的正常测量和显示、记录。设定量程范围时，首先确定所用通道的输入信号种类，然后操作键盘将您所确定的量程代码写入仪表。
关闭某一测量通道时，只需将其通道的量程代码设定为00即可。
例一：将**通道的量程范围设定为4～20mA信号。
具体操作：首先确定量程代码是02，然后

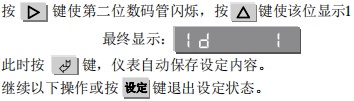

设定小数点位置
小数点位置的提示符是：d，在设定显示范围前，先设定小数点位置。小数点位置设定代码范围是0～3，其含义是0对应个位〔第六位数码管〕，1对应十位〔第五位数码管〕，2对应百位〔第四位数码管〕，3对应千位〔第三位数码管〕。从例二中我们看到显示范围是-100.0～100.0℃，小数点位置在十位上，也就是说在第五位数码管上显示，其对应代码是1。因此按以下操作进行小数点位置设定。

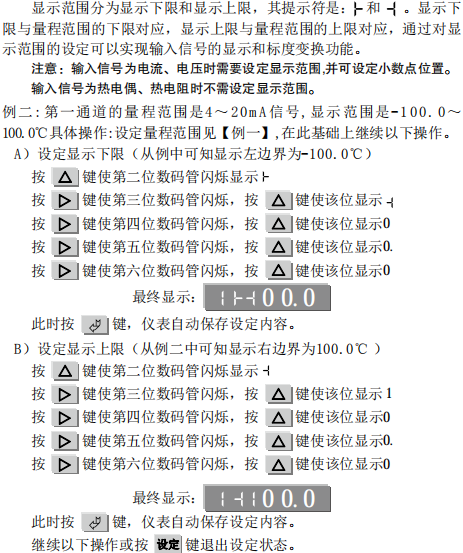

设定显示范围

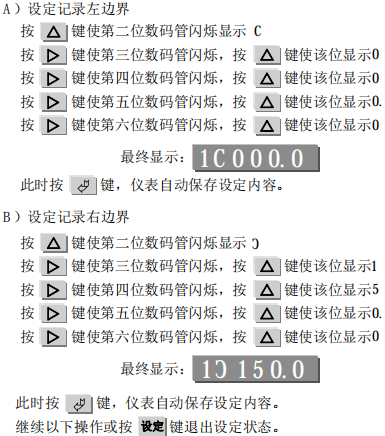

设定记录边界及关闭某一通道的记录
记录边界分为记录左边界和记录右边界，记录左边界与记录纸的零点对应，记录右边界与记录纸的****刻度处对应，通过对记录边界的设定，可实现输入信号曲线的实时记录，还可以实现曲线迁移功能，避免重要曲线间的相互干扰。
关闭某一通道记录,只需将其通道的左边界和右边界设定为相同值即可
例三:**通道的量程范围是4～20mA信号,显示范围是-100.0～100.0℃ 记录范围是0.0～150.0℃。

设定报警和继电器输出
小长图有纸记录仪可设定两级报警，一级报警为上限、下限，其提示符是：h和l；二级报警为偏差上限、偏差下限，其提示符是：h.和l .。共有六个继电器供用户任意组合使用。
偏差上限是指超过上限的偏差值，实际报警值=上限+偏差上限。例: 上限为115.0℃，偏差上限为4.0℃ 实际报警值=115+4=119℃ 偏差下限是指超过下限的偏差值，实际报警值=下限－偏差下限。
例四：**通道的量程范围是4～20mA,显示范围是-100.0～100.0℃；记录范围是0.0～150.0℃。报警上限为115.0℃，1号继电器输出。下限为90.0℃，3号继电器输出。偏差上限为4.0℃，2号继电器输出。偏差下限为30.0℃，4号继电器输出。
