孔板流量计安装使用说明

发布时间：2021-04-15 01:49:33

一、孔板流量计安装要求
孔板流量计的安装和适用于下列管段和管件有关节流件上游侧**阻力件、第二阻力件，节流件下右侧**阻力件，从节流件上游第二阻力件到下游**阻力件之间的管段以及差压讯号管路等。

二、孔板流量计安装管道条件
1、节流件前后的直管段必须是直的，不得有肉眼可见的弯曲。
2、安装节流件用得直管段应该是光滑的，如不光滑，流量系数应乘以粗糙度修正稀疏。
3、为保证流体的流动在节流件前1D出形成充分发展的紊流速度分布，而且使这种分布成均匀的轴对称形
(1)直管段必须是圆的，而且对节流件前2D范围，其圆度要求其甚为严格，并且有一定的圆度指标。具体衡量方法：
(A)节流件前OD, D/2, D, 2D4个垂直管截面上，以大至相等的角距离至少分别测量4个管道内径单测值，取平均值D。任意内径单测量值与平均值之差不得超过±0.3%
(B)在节流件后，在OD和2D位置用上述方法测得8个内径单测值，任意单测值与D比较，其*大偏差不得超过±2%
(2)节流件前后要求一段足够长的直管段，这段足够长的直管段和节流件前的局部阻力件形式有关和直径比B有关，见表1 (B=d/D,d为孔板开孔直径，D为管道内径)。
(3)节流件上游侧**阻力件和第二阻力件之间的直管段长度可按第二阻力件的形式和B=0。7 (不论实际6值是多少)取表一所列数值的1/2
(4)节流件上游侧为敞开空间或直径N2D大容器时，则敞开空间或大容器与节流件之间的直管长不得小于30D (15D)0若节流件和敞开空间或大容器之间尚有其它局部阻力件时，则除在节流件与局部阻力件之间设有附合表1上规定的*小直管段长1外，从敞开空间到节流件之间的直管段总长也不得小于30D(15D)。

三、孔板流量计安装方式

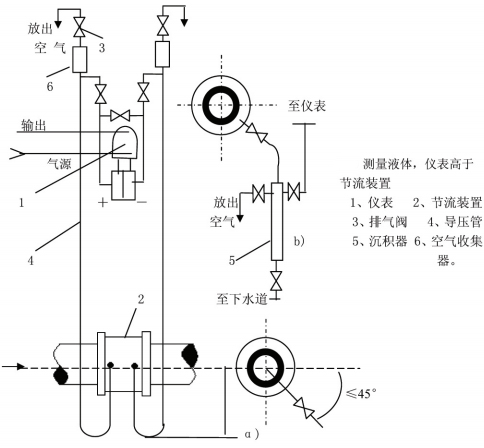

1、孔板流量计测量液体

测量液体流量时工艺管道水平安装，差压变送器的位置处于节流装置下方时，取压口应在节流装置的水平中心轴线下偏45°角引出，这可以消样除由流体传放出的气体进入导压管和差压变送器。若差压变送器处于节流装置的上方时，除取压口下偏＜45°角然后向上引导压管外，应在导压管上的*高点装置集器或排气阀。

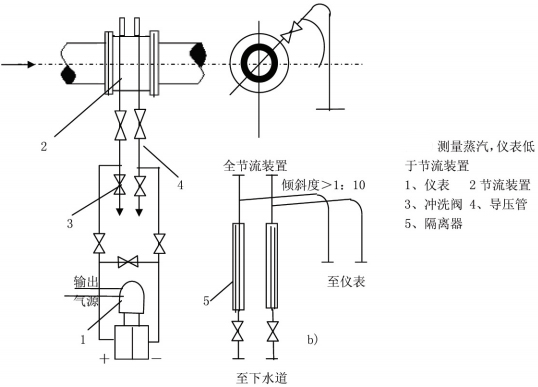

2、测量水蒸汽

测量蒸汽流量时，安装方式一般为差压变送器低于、高于节流装置两种。取压口位置应附合上述安装要求，并在导压管制高点处装上放气阀和气体收集器。

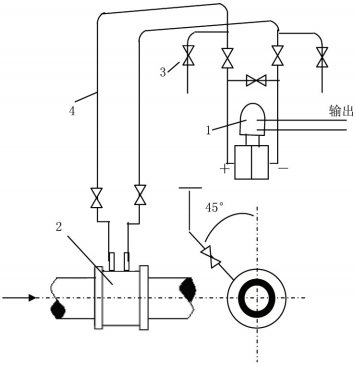

3、测量气体

测量介质为清洁的气体流量时，安装方式一般为差压变送器高于、低于节流装置两种取压口位置应符合上述安装要求，当差压变送器低于节流装置时，导压管必须向下弯至差压变送器，并在*低处装置放水阀和沉积器。
