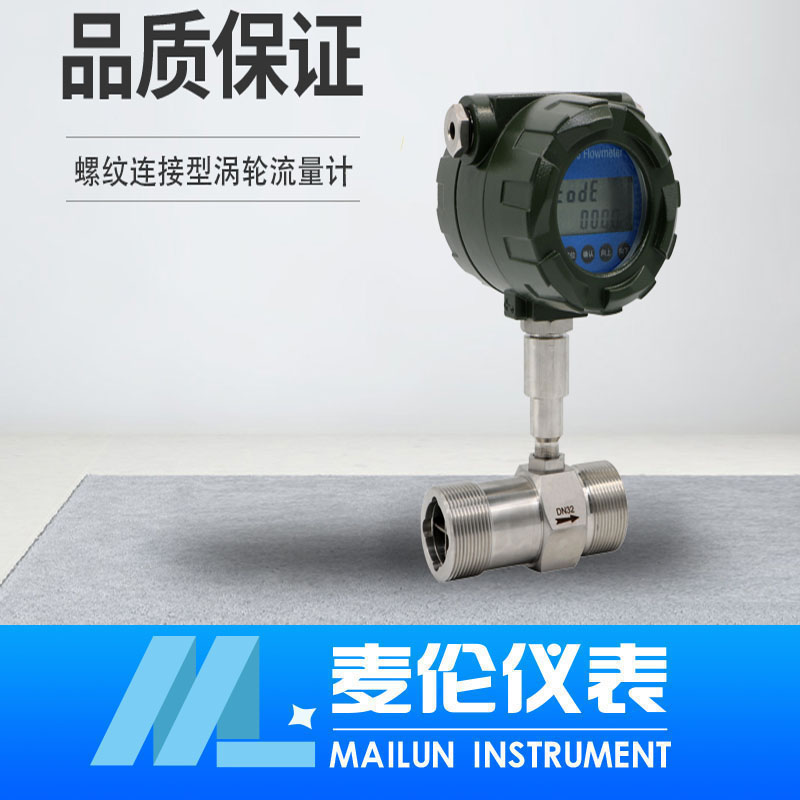

一、螺纹连接型涡轮流量计应用场合
螺纹连接型涡轮流量计是一种精密流量测量仪表,测量无杂质、无腐蚀液体的流量和总量。螺纹连接型涡轮流量计被**用于石油、化工、冶金、科研等领域。
二、螺纹连接型涡轮流量计工作原理
当被测液体流过传感器时,在流体作用下,叶轮受力旋转,其转速与管道平均流速成正比。叶轮的转动周期地改变磁回路的磁阻值,检测线圈中的磁通随之发生周期性变化,产生频率与叶片旋转频率相同的感应电动势,经放大后,进行转换和处理。
三、螺纹连接型涡轮流量计技术参数

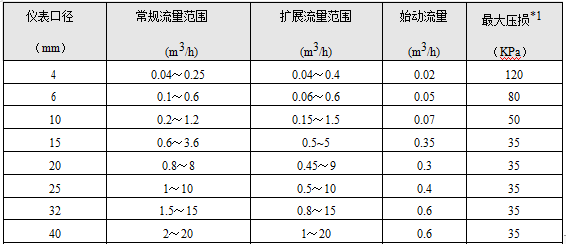

1、流量特性
![](/uploads/allimg/210414/154GV192-0.png)
2、机械特性

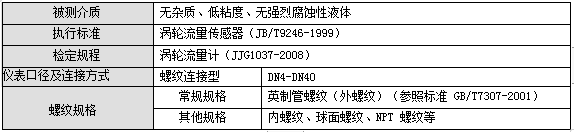

(1)通用特性
![](/uploads/allimg/210414/154GQ127-1.png)

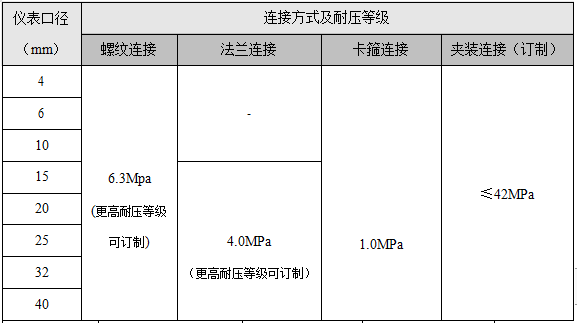

(2)耐压等级
![](/uploads/allimg/210414/154GQ206-2.png)

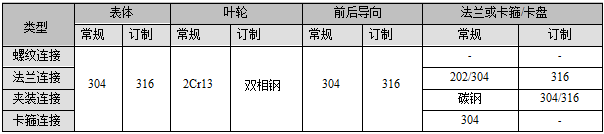

(3)材质说明
![](/uploads/allimg/210414/154GW121-3.png)

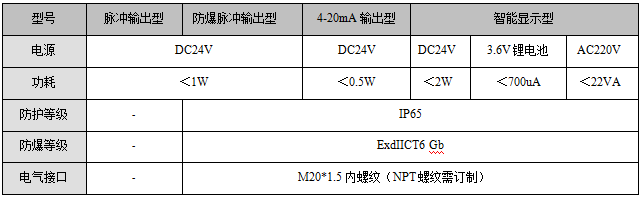

(4)电气特性
![](/uploads/allimg/210414/154GQ534-4.png)
四、安装注意事项

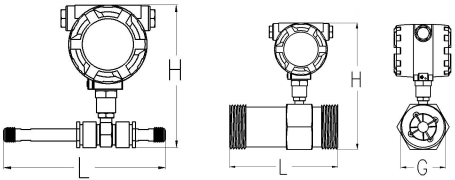

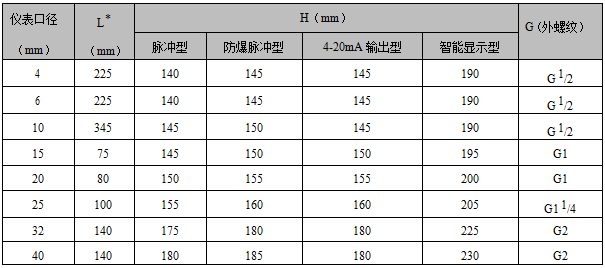

1、安装尺寸
![](/uploads/allimg/210414/154GV133-5.png)
![](/uploads/allimg/210414/154GU159-6.png)
2、安装位置

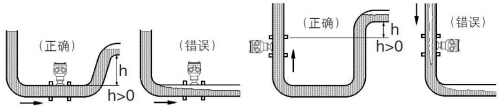

管道必须完全充满液体。重要的是,在任何时候,保持管道内完全充满液体,否则流量显示会受到影响,可能会导致测量误差。
![](/uploads/allimg/210414/154GR5R-7.png)

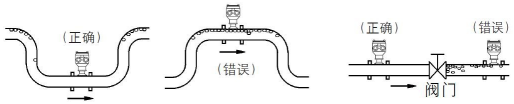

避免气泡。如果有气泡进入测量管,流量显示可能会受到影响,可能会导致测量误差。
![](/uploads/allimg/210414/154GU5P-8.png)

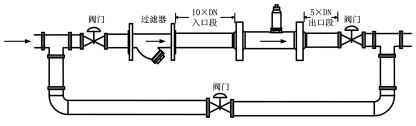

3、安装场所和要求
(1)传感器应安装在便于维修,管道无振动、无强电磁干扰与热辐射影响的场所。
(2)水平安装传感器要求管道不应有目测可察觉的倾斜(一般在 5°以内),垂直安装传感器管道垂直度偏差亦应小于 5°。在不能停流的场所,应装旁通管和可靠的截止阀(见图 4-7),测量时要确保旁通管无泄漏。
(3)在新铺设管道装传感器的位置先接入一段短管代替传感器,待“扫线”工作完毕,确认 管道内清扫干净后,再正式接入传感器。
(4)若流体含杂质,则应在传感器上游侧装过滤器,管道内应定期清理排放沉淀杂质;若被 测液体含有液体,则应在传感器上游侧装消气器。过滤器和消气器的排污口和消气口要 通向安全的场所。
(5)传感器安装在室外时,应有避免直射阳光和防止雨淋的措施。
![](/uploads/allimg/210414/154GV3Q-9.png)

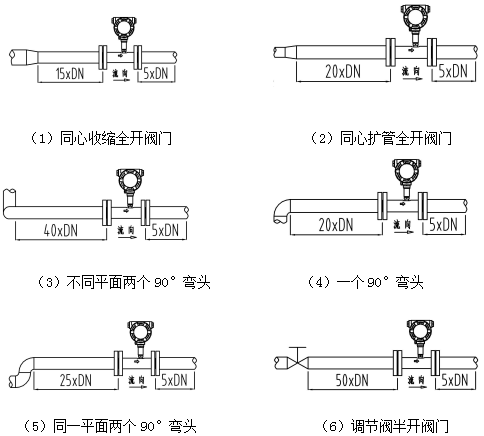

4、所需上下游直管段长度
涡轮流量计对管道内流速分布畸变及旋转流是敏感的,进入传感器应为充分发展湍流, 因此要根据传感器上游侧阻流件类型配备必要的直管段或整流器,要求入口段和出口段直管段长度。
![](/uploads/allimg/210414/154GU952-10.png)
