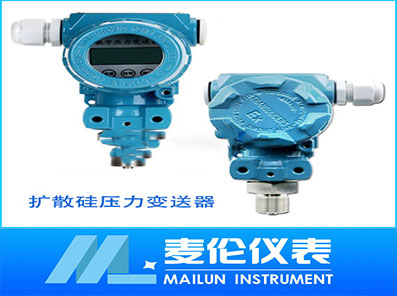

扩散硅压力变送器

扩散硅压力变送器硅单晶材料在受到外力作用产生极微小应变时(一般步于400微应变),其内部原子结构的电子能级状态会发生变化,从而导致其电阻率剧烈变化(G···
订购热线:181-5507-8261
立即咨询

  扩散硅压力变送器 硅单晶材料在受到外力作用产生极微小应变时(一般步于400微应变),其内部原子结构的电子能级状态会发生变化,从而导致其电阻率剧烈变化(G因子突变)。用此材料制成的电阻也就出现极大变化,这种物理效应称为压阻效应。利用压阻效应原理,采用集成工艺技术经过掺杂、扩散,沿单晶硅片上的特点晶向,制成应变电阻,构成惠斯凳电桥,利用硅材料的弹性力学特性,在同一切硅材料上进行各向异性微加工,就制成了一个集力敏与力电转换检测于一体的扩散硅传感器。给传感器匹配一放大电路及相关部件,使之输出一个标准信号,就组成了一台完整的扩散硅压力变送器。

扩散硅压力变送器概述
扩散硅压力变送器采用具有成熟技术进口陶瓷传感器,再配以高精密电子元件,经严格要求的工艺过程装配而成。它与使用的常规压力变送器相比。有两个显著不同的技术差别:一是测量元件采用新兴的高精密陶瓷材料;二是测量元件内无中介液体,是完全固体的。

扩散硅压力变送器压力变送器具有工作可靠、性能稳定、安装使用方便、体积小、重量轻、性能价格比高等点,能在各种正负压力测量中得到**应用。采用进口扩散硅或陶瓷芯体作为压力检测元件,传感器信号经高性能电子放大器转换成0-10mA或4-20mA统一输出信号。可替代传统的远传变送器,霍尔元件、差动变送器,而且具备DDZ-Ⅱ及DDZ-Ⅲ型变送器性能。能与各种型号的动圈式指示仪、数字变送器、电子电位差计配套使用,也能与各种自动调节系统或计算机系统配套使用。



扩散硅压力变送器技术参数:
精度等级:0.25级基本误差±0.25%
非线性误差:0.3级≤±0.3%FS
滞后误差:≤±0.3%FS
输出特性:
①0-10mA输出,负载电阻0-1.5KΩ
②4-20mA输出,负载电阻0-600Ω
③恒流输出内阻大于10MΩ
④二线制4-20mA输出:标准供电DC24V
防爆标志:(RPT-Ⅲ):Exia Ⅱ CT4-6


扩散硅压力变送器选型表:
  扩散硅压力变送器
  代码 量程范围
A 0-5KPa-20KPa
B 0-20KPa-70KPa
C 0-70KPa-350KPa
D 0-200KPa-700KPa
E 0-0.7MPa-3.5MPa
F 0-2.0MPa-7MPa
G 0-7MPa-35MPa
H 0-20MPa-100MPa
  代码 精度等级
0.1%
0.25%
0.5%
  代码 输出代号
E 4-20mADC二线
K 0-10mA
M 用户约定
  代码 压力连接
R 标准型(M20×1.5)
P 齐平膜
O 按用户尺寸加工
  代码 选项
i 本安型iaⅡCT6
d 隔爆型dⅡBT4
T 船用型
M1 线性指示表
M2 LED数字显示表
M3 LCD显示表
Z 阻尼调整
Q 迁移
A 绝压测量
F 负压测量
C 选用陶瓷传感器(带*量程无)
S 散热器及过程连接件
Y 用户约定


扩散硅压力变送器具有工作可靠、性能稳定、安装使用方便、体积小、重量轻、性能价格比高等点,能在各种正负压力测量中得到**应用。
压力变送器采用进口扩散硅或陶瓷芯体作为压力检测元件,传感器信号经高性能电子放大器转换成0-10mA或4-20mA统一输出信号。
压力变送器可替代传统的远传压力表,霍尔元件、差动变送 器,并具有DDZ-Ⅱ及DDZ-Ⅲ型变送器性能。该系列压力变送器能与各种型号的动圈式指示仪、数字压力表、电子电位差计配套使用,压力变送器也能与各种自动调节系统或计算机系统配套使用。
