测风流量计 风速流量计

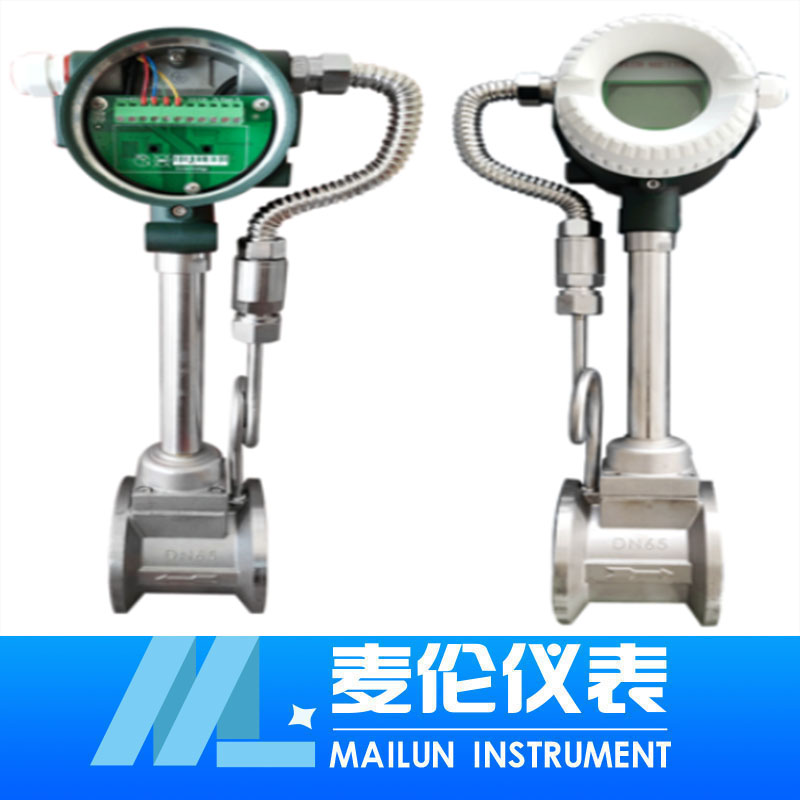

测风流量计,风速流量计产品概述专为测量风速而设计,可对介质进行自动密度补偿。将流量与温度补偿传感器集于一体。传感头现场可拆卸型表体,可在不影响管道内流体流动的情况下更换传感头。&nbs···
订购热线:181-5507-8261
立即咨询
测风流量计,风速流量计产品概述
专为测量风速而设计,可对介质进行自动密度补偿。将流量与温度补偿传感器集于一体。传感头现场可拆卸型表体,可在不影响管道内流体流动的情况下更换传感头。
二、风速流量计主要特点
通过一体化温度补偿,可显示气体的瞬时质量流量、累计流量以及温度、压力等。也可手动设定蒸汽温度,温度及涡街传感头都可以在不停止管内流体的情况下可更换。

三、风速流量计技术参数
●   测量介质
气体

●   公称口径
DN25 — DN500
●   介质温度
- 40℃— 150℃ ; -40℃— 280℃ ; -40℃— 350℃ ;

      -40℃— 420℃(需选配传感头不断流拆装型)
●   精度等级
1.5级、1.0级 、0.5级、0.2级(需协议供货)
●   涡街可测流量范围
液体:0.4 m/s —10 m/s
气体、蒸汽:4m/s -- 70 m/s
●   放大器选择
温度补偿一体化智能数字显示型放大器(工况脉冲或RS485信号输出)
●   防爆等级
本安防爆型ExiaⅡCT4
隔爆型ExdⅡCT6
●   防护等级
IP54、IP65
●    表体材质
1Cr18Ni9Ti(其它材质协议供货)



四、型号及功能选择

LUGB— — — —

LUGB 满管式涡街流量传感器

A-LUGB型满管式涡街表体连接形式

1 法兰连接式(温压补偿式涡街必选型)

2 法兰卡装式(型)

B-可测介质

1 气体、液体、蒸汽通用(只限数字滤波智能示型涡街)

2 测量液体

3 测量气体

4 测量饱和蒸汽、过热蒸汽

C-涡街口径

D-输出信号

0 电压脉冲(低电平≤1V, 高电平≥6V,脉宽≥10uS)

1 两线制4-20mA输出( 温压补偿型为三线制)

2 无信号输出现场显示

E-可测*高介质温度

0  -40℃… 150℃

1  -40℃… 280℃(LUCB型插入式涡街250℃)

2  -40℃… 350℃(LUCB型插入式涡街不可选)

3  -40℃… 420℃(只限传感头不断流拆卸型)

F-防爆等级

0 无防爆认证,防护等级为IP54、IP65

1 本安防爆型,防爆等级为ExiaⅡCT4

2 隔爆防爆型,防爆等级为ExdⅡCT6

G-涡街放大器显示形式

0 无现场显示型

1 现场显示型(液晶显示,可显示瞬时流量、累积流量,补偿型还能显示温度、压力、标况流量等)

H-仪表精度等级

0  1.0级(LUGB型,LUCB型需协议供货)

1  0.5级(只限LUGB型涡街)

2  0.2级(只限LUGB型涡街,需协议供货)

3  2.5级(LUCB型插入型涡街型)

4  1.5级(LUCB型插入式涡街需协议供货)

5  低流速型涡街(表体内直接缩径,精度≥1.5级)

I-放大器安装形式

0  表体与放大器不分离型

1  表体与放大器分离型(分离距离≤10米。温度及温压补偿型表体不可选)

2  潜水型涡街

J-涡街放大器工作电源

0   12VDC供电

1   24VDC供电

2   3.6V(或3V)锂电池供电(只限带液晶显示无信号输出型涡街)
3   3.6V(或3V)锂电池、24VDC电源同时供电(只限带液晶显示有信号输出型涡街)
注:3V锂电池只适用于温压补偿一体化型涡街
K-涡街检测功能及放大器显示形式

0 无补偿式 (无温度、压力补偿功能)

1   现场显示气体温度、压力补偿一体化智能式(LUGB型法兰连接式气体表体专用。可显示标况瞬时流量、标况累积流量、温度、压力或频率、时间等。可同时选择补偿前或补偿后三线制4-20mA输出和电压脉冲输出,脉冲低电平≤1V,高电平≥6V,脉冲占空比50%)
2    现场显示过热蒸汽温度、压力补偿一体化智能式(LUGB型法兰连接式过热蒸汽、饱和蒸汽表体专用。可进行密度补偿计算。可显示瞬时质量流量、累积质量流量、温度、压力或工况体积量、频率等。可同时选择补偿前或补偿后三线制4-20mA输出和电压脉冲输出,脉冲低电平≤1V, 高电平≥6V, 脉冲占空比50%)
3    现场显示温度补偿智能式(LUGB型饱和蒸汽表体专用,可进行密度补偿计算。可显示瞬时质量流量、累积质量流量或温度、压力等。可选择补偿前三线制电压脉冲输出,脉冲低电平≤1V, 高电平≥6V, 脉冲占空比50%)

风速流量检测用什么流量计,根据现场工况不同以及其它原因等综合因素,江苏奥科仪表有限公司对该产品进行**选型。详细请咨询我公司选型工作人员

AK-LUGB型满管式涡街传感头安装形式

0  传感头断流拆装式

1  传感头不断流拆装式(≥350℃涡街必选型)

M-通讯方式

0  无通讯

1  R485通讯(只限智能式放大器)

2  R232通讯(只限智能式放大器)

N-HART协议

0  无HART协议

1  带HART协议(需协议供货)

Q-滤波方式

0  普通方式

1  智能数字滤波方式(需协议供货)
