静压投入式液位计

静压投入式液位计的说明投入式静压液位变送器是基于所测液体静压与该液体的高度成比例的原理,采用国外的隔离型扩散硅敏感元件的压阻效应,将静压转换为电信号,再经过温度补偿和线性修···
订购热线:181-5507-8261
立即咨询
投入式静压液位变送器是基于所测液体静压与该液体的高度成比例的原理,采用国外的隔离型扩散硅敏感元件的压阻效应,将静压转换为电信号,再经过温度补偿和线性修正,转化成标准电信号(一般为4~20mA)。
列投入式静压液位变送器适用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。精巧的结构,简单的调校和灵活的安装方式为用户轻松地使用提供了方便。4~20mA、 0~5v、 0~10mA等标准信号输出方式由用户根据需要任选。液位计的传感器部分可直接投入到液体中,变送器部分可用法兰或支架固定,安装使用极为方便。
精确度:0.2%、0.5%、1.0级  (现场表头指示精确度2.5%FS)

测量范围:0~2,5,10,20,50,170m
供电电源:24VDC
输出电流4~20mADC(二线制)
负载电阻:0~620Ω
液位过载:2倍
使用温度:-25~+80℃
保管温度:-40~+125℃
被测介质:A、可与316和1Cr18Ni9Ti不锈钢及橡胶共存的液体
               B、使用衬四氟或四氟材料,可测各类酸碱腐蚀性液体
螺纹接口:M14*1.5、长15mm
外型尺寸:直径Ф28mm、长170mm
防护等级:IP68
防爆标志:ExiaII CT4-6


静压投入式液位计型号规格:

型谱

说明

RZ-JY500



投入式液位变送器

类质

1

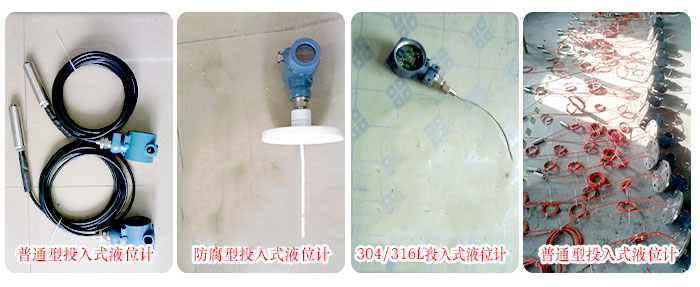

缆式

2



杆式(传感器装在底部,直接

3



防腐式

4



导压杆式(传感器装在上部, 不直接接触介质)

过程连接形式

T



支架安装

N



法兰安装DN40PN1. 0

Y



特别约定

传感器连接材料

1



304

杆式

2



316

3



316L

4



丁晴橡胶与 聚氯乙烯复 合物

缆式

5



聚四氟乙 烯,(聚丙
烯法兰)

防爆方式

0



不防爆

E



本安防爆Exia II CT6

显示方式

0



不带现场批示

Z



带电流表指示(0-****刻度)

X



带液晶数字显示

配重情况

0



无需配重

W



需要配重



-□



安装高度(mm)



-□



测量高度(誦)



-□

被测介质密度(g/cm3)
