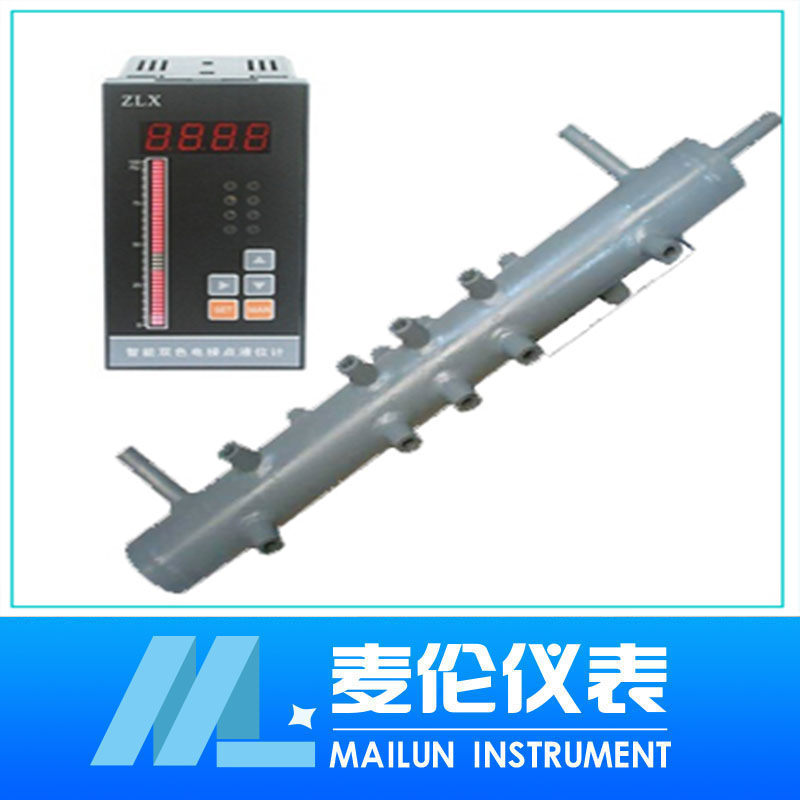

电接点双色水位计

电接点双色水位计,主要用于各种汽包水位、高、低加热器、除氧器、蒸发器以及连排水箱等水、液位测量,与同类产品相比较具有操作简便、使用寿命长、保险系数高等特点。但不适宜于易爆、易燃和腐蚀性液体的液位···
订购热线:181-5507-8261
立即咨询
电接点双色水位计,主要用于各种汽包水位、高、低加热器、除氧器、蒸发器以及连排水箱等水、液位测量,与同类产品相比较具有操作简便、使用寿命长、保险系数高等特点。但不适宜于易爆、易燃和腐蚀性液体的液位测量和控制.本水位计主要由测量筒体、陶瓷电极、汽、水发兰、二次仪表等组成。




工作原理
电接点双色水位计利用炉水和蒸汽的导电率差异的特性进行测量,由于液位的变化使部分电极浸入水中,部分电极置于蒸汽中,浸入炉水中的电极对筒体阻抗减小,而置于蒸汽中的电极对筒体的阻抗增大。利用这一特性,可将非电量的水位转化为电量,送给智能二次仪表,从而实现水位的显示、报警、保护、连锁之功能。运用单片机控制,通过硬件看门狗的使用可在单片机程序跑飞时自动复位,保证了仪表工作状态更加安全、可靠。同时采用热工习惯标志的汽红、水绿的双色合成光柱,真实、直观地显示汽、水液位。

电接点双色水位计技术特点:
1.采用红、绿双色合成光柱显示水位,红色数码管显示水位坐标值,解决了操作人员监视运行状态时眼部易疲劳的状况,具有直观、清晰的视觉效果。
2.具有内报警(声光提示)外报警(继电器输出)、消音、自检、筛选功能。与老式二次仪表相比较具有操作更加简便、直观,可一次多点设定报警数值。
3.利用CMOS高输入阻抗的特点,信号输入回路仅有弱小的电流通过电极,可将电极的化学腐蚀减少到低限度,因此,本二次仪表能够更加明显的延长电极的使用寿命。
4.通过模糊控制,根据不同水质自动调节电极的电、水阻阀值 ,以适应不同的应用需求。

技术指标:
工作压力
≥2.5Mpa≤32Mpa
筒体规格
Φ89×12;Φ108×15
连通管规格
Φ38×5
排污管规格
Φ28×4 20G
电极安装形式
分压入、旋入式两种
二次仪表技术参数
环境温度
-10℃~+45℃
相对湿度
〈80%无凝结
电   源
220VAC±10%, 50Hz电流〈1A
功   耗
〈10VA
安装方式
竖式盘装
外形尺寸
280*80*160(mm) (长*宽*高)
仪表盘开口尺寸
152*76(mm)
